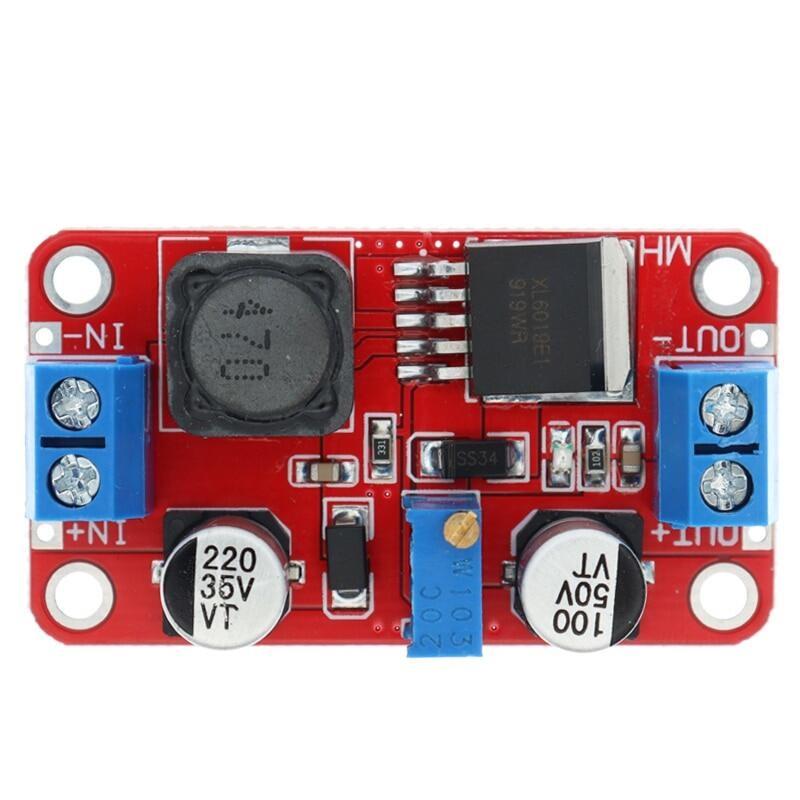

ماژول XL6019 STEP UP MODULE 5A

ماژول افزاینده ولتاژ XL6019 5A یکی از پیشرفته‌ترین و کارآمدترین ماژول‌های تبدیل ولتاژ DC به DC در بازار است که برای کاربردهای متنوع الکترونیکی طراحی شده است. این ماژول باpiezoelectric با بهره‌گیری از تراشه XL6019 از شرکت XLSEMI، عملکردی قابل اعتماد و راندمان بالا ارائه می‌دهد و برای پروژه‌های حرفه‌ای و آماتور گزینه‌ای ایده‌آل محسوب می‌شود. در این مقاله، به بررسی ویژگی‌ها، مشخصات فنی و کاربردهای این ماژول می‌پردازیم.

ویژگی‌ها و مشخصات فنی

ماژول XL6019 یک مبدل افزاینده (Boost Converter) غیر ایزوله است که قادر است ولتاژ ورودی 3 تا 35 ولت را به ولتاژ خروجی قابل تنظیم 5 تا 40 ولت افزایش دهد. این ماژول با ویژگی‌های زیر برجسته است:

• جریان خروجی بالا: تا 5 آمپر (توصیه می‌شود برای استفاده طولانی‌مدت زیر 2.5 آمپر و با هیت‌سینک برای خروجی‌های بالای 10 وات).

• راندمان بالا: راندمان تبدیل تا 97% در شرایط بهینه، که منجر به کاهش اتلاف انرژی و گرمای تولیدی می‌شود.

• محافظت‌های ایمنی: شامل محافظت در برابر اتصال معکوس، دمای بیش از حد و جریان اضافی، که قابلیت اطمینان بالایی را تضمین می‌کند.

• فرکانس سوئیچینگ: 220 کیلوهرتز، که همراه با فیلتر LC، ریپل خروجی را به کمتر از 100 میلی‌آمپر کاهش می‌دهد.

• ابعاد و طراحی: با اندازه 49 × 23.4 × 11.4 میلی‌متر (بدون پتانسیومتر)، طراحی فشرده و مناسب برای فضاهای محدود. استفاده از پکیج استاندارد TO263-5L، مناسب برای کاربردهای افزاینده تا 30 وات.

• پتانسیومتر چند دور: امکان تنظیم دقیق ولتاژ خروجی با چرخش حدود 25 دور برای تنظیم کامل از حداقل تا حداکثر ولتاژ.

این ماژول از قطعات باکیفیت مانند خازن‌های الکترولیتی SMD وارداتی، القاگر TDK و خازن‌های سرامیکی چندلایه (MLCC) استفاده می‌کند که پایداری و کاهش نویز را بهبود می‌بخشد.

کاربردها

ماژول XL6019 به دلیل انعطاف‌پذیری و عملکرد قوی، در کاربردهای متنوعی مورد استفاده قرار می‌گیرد، از جمله:

1. منبع تغذیه پایدار خودرو: با اتصال به منبع تغذیه خودرو، می‌توان ولتاژ خروجی را برای تغذیه دستگاه‌هایی مانند تلفن همراه، MP3، MP4 و PSP تنظیم کرد.

2. تغذیه تجهیزات الکترونیکی: ایده‌آل برای تأمین ولتاژ 5 تا 35 ولت برای دستگاه‌هایی که منبع تغذیه مناسب در دسترس ندارند.

3. آزمایش ولتاژ سیستم: مناسب برای دیباگ و تست محدوده ولتاژ کاری در پروژه‌های مختلف.

نکات مهم در استفاده

• برای پایداری خروجی، حداقل اختلاف ولتاژ 1.5 ولت بین ورودی و خروجی حفظ شود.

• برای استفاده طولانی‌مدت در جریان‌های بالای 2.5 آمپر، نصب هیت‌سینک توصیه می‌شود.

• به دلیل عدم وجود محافظت در برابر اتصال کوتاه و قطبیت معکوس، دقت در اتصالات ضروری است.

• برای کاهش ناپایداری و گرمای اضافی، از سیم‌های با مقاومت کم (14 تا 16 گیج) و افزودن خازن‌های الکترولیتی و مایلار در ورودی استفاده کنید.

سوالات متداول (FAQ)

1. آیا ماژول XL6019 برای جریان‌های بالا نیاز به هیت‌سینک دارد؟

بله، برای استفاده طولانی‌مدت در جریان‌های بالای 2.5 آمپر یا خروجی‌های بیش از 10 وات، نصب هیت‌سینک برای دفع حرارت توصیه می‌شود تا عملکرد پایدار و طول عمر ماژول حفظ شود.

2. چگونه می‌توان ولتاژ خروجی ماژول XL6019 را تنظیم کرد؟

ولتاژ خروجی از طریق پتانسیومتر چند دور روی ماژول تنظیم می‌شود. با چرخاندن پتانسیومتر به‌صورت پادساعت‌گرد ولتاژ افزایش و با چرخش ساعت‌گرد کاهش می‌یابد. برای تنظیم دقیق، از یک مولتی‌متر استفاده کنید.

3. آیا این ماژول برای تغذیه LEDهای پرقدرت مناسب است؟

بله، ماژول XL6019 می‌تواند به‌عنوان درایور جریان ثابت برای LEDهای پرقدرت استفاده شود، به شرطی که ولتاژ و جریان خروجی به‌درستی تنظیم شده و در صورت نیاز هیت‌سینک نصب شود.

چرا XL6019 را انتخاب کنیم؟

ماژول XL6019 با عملکرد برتر نسبت به مدل‌های مشابه مانند LM2577، راندمان بالا، قابلیت اطمینان و انعطاف‌پذیری در تنظیم ولتاژ، گزینه‌ای عالی برای پروژه‌های الکترونیکی است. این ماژول برای مهندسان، طراحان و علاقه‌مندان به الکترونیک که به دنبال راه‌حلی کارآمد و قابل اعتماد برای افزایش ولتاژ هستند، انتخابی ایده‌آل است.

خرید از E366.ir

برای خرید ماژول XL6019 5A با کیفیت تضمین‌شده و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با پشتیبانی فنی و خدمات پس از فروش ارائه می‌دهد. همین حالا سفارش دهید و پروژه‌های خود را با اطمینان به سطح بعدی ببرید!
