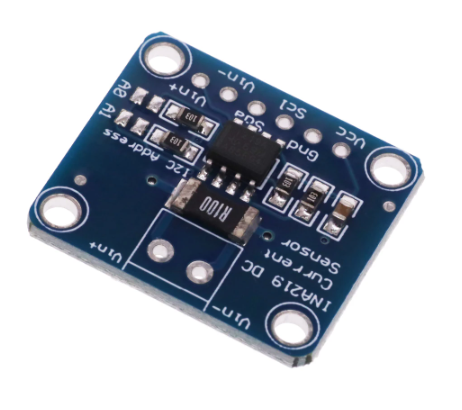

ماژول CURRENT SENSOR INA219

ماژول سنسور جریان INA219 یکی از پیشرفته‌ترین و دقیق‌ترین ابزارهای اندازه‌گیری جریان، ولتاژ و توان در پروژه‌های الکترونیکی و صنعتی است. این ماژول که بر پایه آی‌سی INA219 شرکت Texas Instruments طراحی شده، با بهره‌گیری از رابط I2C امکان مانیتورینگ دقیق و دوطرفه جریان و ولتاژ را فراهم می‌کند. طراحی کم‌حجم، دقت بالا و مصرف انرژی پایین، این ماژول را به گزینه‌ای ایده‌آل برای کاربردهای متنوع از جمله رباتیک، سیستم‌های خورشیدی، مدیریت باتری و پایش مصرف انرژی تبدیل کرده است.

ماژول INA219 با اندازه‌گیری افت ولتاژ در مقاومت شنت (Shunt Resistor) و ولتاژ منبع تغذیه، قادر به محاسبه جریان، ولتاژ و توان مصرفی است. این ویژگی‌ها، همراه با رزولوشن 12 بیتی و دقت 0.5% تا 1% (بسته به مدل)، این ماژول را به ابزاری قابل اعتماد برای مهندسان و توسعه‌دهندگان تبدیل کرده است.

ویژگی‌های کلیدی ماژول INA219

• محدوده اندازه‌گیری ولتاژ: 0 تا 26 ولت DC

• محدوده اندازه‌گیری جریان: تا ±3.2 آمپر (با مقاومت شنت 0.1 اهم)

• رزولوشن: 12 بیت برای اندازه‌گیری جریان و ولتاژ

• دقت بالا: حداکثر خطای 0.5% تا 1% در محدوده دمایی -40°C تا +85°C

• رابط ارتباطی: I2C با پشتیبانی از 16 آدرس قابل برنامه‌ریزی

• ولتاژ تغذیه: 3.0 تا 5.5 ولت

• مصرف انرژی پایین: حداکثر جریان مصرفی 1 میلی‌آمپر

• قابلیت کالیبراسیون: ثبت‌کننده‌های قابل برنامه‌ریزی برای خوانش مستقیم جریان (آمپر) و توان (وات)

• فیلتراسیون نویز: پشتیبانی از میانگین‌گیری تا 128 نمونه برای حذف نویز

• ابعاد کوچک: 2.6 × 2.2 × 0.3 سانتی‌متر با وزن حدود 5 گرم

کاربردهای ماژول INA219

ماژول INA219 به دلیل دقت بالا و انعطاف‌پذیری در پروژه‌های مختلف مورد استفاده قرار می‌گیرد:

• پایش مصرف انرژی: ایده‌آل برای اندازه‌گیری مصرف باتری در دستگاه‌های قابل حمل

• سیستم‌های خورشیدی: بررسی ولتاژ و جریان خروجی پنل‌های خورشیدی

• رباتیک و اتوماسیون: مانیتورینگ جریان موتورهای DC و سایر قطعات

• مدیریت باتری: نظارت بر شارژ و دشارژ باتری‌ها

• آزمایشگاه‌های الکترونیک: تحلیل دقیق رفتار مدارها

• اینترنت اشیا (IoT): پایش انرژی در دستگاه‌های هوشمند

نحوه اتصال و راه‌اندازی با آردوینو

برای استفاده از ماژول INA219 با آردوینو، مراحل زیر را دنبال کنید:

1. اتصالات سخت‌افزاری:

   • پایه VCC ماژول را به 5V یا 3.3V آردوینو متصل کنید.

   • پایه GND ماژول را به GND آردوینو وصل کنید.

   • پایه SDA را به پین A4 (یا SDA) آردوینو متصل کنید.

   • پایه SCL را به پین A5 (یا SCL) آردوینو وصل کنید.

2. نصب کتابخانه:

   • در Arduino IDE، به منوی Sketch > Include Library > Manage Libraries بروید.

   • کتابخانه "Adafruit INA219" را جستجو و نصب کنید.


     مزایا و قابلیت‌های برجسته

   • دقت و رزولوشن بالا: با استفاده از مبدل آنالوگ به دیجیتال 12 بیتی، این ماژول دقت بی‌نظیری در اندازه‌گیری ارائه می‌دهد.
   • انعطاف‌پذیری در تنظیم محدوده: امکان تعویض مقاومت شنت (مثلاً از 0.1 اهم به 0.01 اهم) برای اندازه‌گیری جریان تا 32 آمپر.
   • ارتباط ساده: پروتکل I2C امکان اتصال آسان به میکروکنترلرهایی مانند آردوینو، رزبری‌پای و ESP32 را فراهم می‌کند.
   • طراحی کم‌حجم: مناسب برای پروژه‌هایی با فضای محدود.
   • پشتیبانی از حالت‌های پرسرعت: ارتباط I2C تا سرعت 3.4 مگاهرتز.
   •

     سوالات متداول (FAQ)

     1. آیا ماژول INA219 برای اندازه‌گیری جریان‌های بسیار پایین (مثلاً چند میلی‌آمپر) مناسب است؟

     بله، ماژول INA219 با رزولوشن 0.1 میلی‌آمپر در حالت حداقل گین (div8) قادر به اندازه‌گیری جریان‌های پایین با دقت بالا است. این ویژگی آن را برای کاربردهایی مانند پایش مصرف باتری‌های کوچک مناسب می‌کند.

     2. چگونه می‌توان چندین ماژول INA219 را در یک پروژه استفاده کرد؟

     ماژول INA219 از 16 آدرس I2C قابل برنامه‌ریزی پشتیبانی می‌کند. با تنظیم جامپرهای آدرس (A0 و A1) روی برد، می‌توانید تا 4 ماژول را به یک گذرگاه I2C متصل کنید بدون اینکه تداخلی ایجاد شود.

     3. آیا برای استفاده از ماژول INA219 نیاز به کالیبراسیون است؟

     ماژول INA219 دارای ثبت‌کننده‌های کالیبراسیون قابل برنامه‌ریزی است که امکان خوانش مستقیم جریان و توان را فراهم می‌کند. با استفاده از کتابخانه‌های استاندارد مانند Adafruit INA219، کالیبراسیون به‌صورت خودکار انجام می‌شود و نیازی به تنظیمات دستی نیست.

     خرید ماژول INA219

     برای تهیه ماژول سنسور جریان INA219 با کیفیت بالا و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی و ماژول‌های باکیفیت را ارائه می‌دهد و با خدمات پشتیبانی قوی، تجربه‌ای مطمئن از خرید آنلاین را برای شما فراهم می‌کند.
