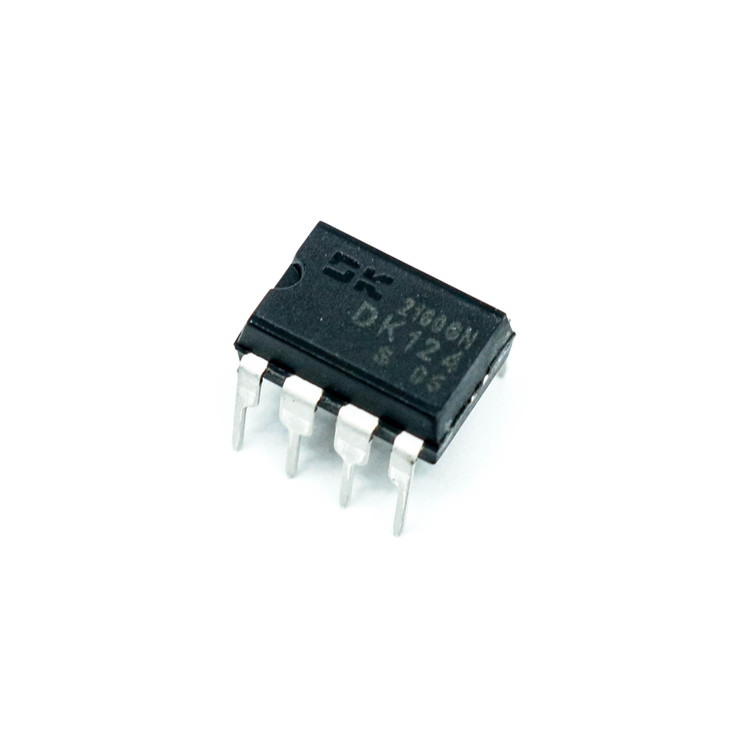

آیسی DK124 پکیج DIP-8
DK124
برند:CHINA
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: آیسی DK124
نام کارخانهای: DK124
ولتاژ خروجی 12 ولت
توان خروجی 24 وات
حداکثر چرخه کار 70 درصد
توپولوژی PWM,Flyback
نوع نصب روی برد Through Hole
کمترین ولتاژ تغذیه 4.65 ولت
بیشترین ولتاژ تغذیه 5.25 ولت
تعداد در بسته: 2000 عدد
برند: CHINA
پکیج: DIP-8
بستهبندی: Tube
عنوان گروه: AC/DC Converters
Output Voltage 12 V
Output Power 24 W
Duty Cycle - Max 70 %
Topology PWM,Flyback
Mounting Style Through Hole
Supply Voltage (Min) 4.65 V
Supply Voltage (Max) 5.25 V
Brand CHINA
Package DIP-8
نقد و بررسی
آیسی DK124 محصولی پیشرفته از شرکت Shenzhen DongKe Semicon است که به طور خاص برای استفاده در منابع تغذیه سوئیچینگ آفلاین (Off-Line Switch Mode Power Supply) طراحی شده است. این آیسی با توان خروجی حداکثر 24 وات، ترکیبی بینظیر از کارایی، قابلیت اطمینان و بهینهسازی هزینه را ارائه میدهد. DK124 با ادغام اجزای کلیدی مانند کنترلر PWM، ترانزیستور قدرت 700 ولتی و مدار راهاندازی ولتاژ بالا، نیاز به قطعات خارجی را به حداقل میرساند و طراحی مدار را سادهتر، سبکتر و مقرونبهصرفهتر میکند.
ویژگیهای برجسته DK124
-
ورودی ولتاژ گسترده: پشتیبانی از ورودی AC در بازه 85 تا 265 ولت، مناسب برای کاربردهای جهانی.
-
ترانزیستور قدرت داخلی: مجهز به ترانزیستور قدرت 700 ولتی که نیاز به MOS خارجی را حذف میکند.
-
مدار راهاندازی ولتاژ بالا: بدون نیاز به مقاومتهای راهانداز خارجی، طراحی را سادهتر میکند.
-
فناوری خود-تغذیه پتنتشده: حذف نیاز به سیمپیچ کمکی برای تغذیه، کاهش هزینه و اندازه مدار.
-
مدار جبرانسازی توان: تضمین پایداری توان خروجی در ولتاژهای بالا و پایین.
-
مدار مدولاسیون فرکانس داخلی: کاهش هزینههای فیلتر EMI و بهبود عملکرد الکترومغناطیسی.
-
حفاظتهای جامع: مجهز به حفاظت در برابر جریان بیش از حد، اضافهبار، دمای بیش از حد، ولتاژ بیش از حد و اتصال کوتاه.
-
مدار نرمافزاری 16 میلیثانیهای: کاهش تنشهای راهاندازی و افزایش طول عمر قطعات.
کاربردهای متنوع DK124
آیسی DK124 به دلیل طراحی بهینه و عملکرد قوی، در طیف گستردهای از کاربردها مورد استفاده قرار میگیرد:
-
شارژرهای باتری
-
منابع تغذیه DVD، VCD و VCR
-
آداپتورهای AC/DC
-
منابع تغذیه کولر گازی
-
منابع تغذیه STB (Set-Top Box)
-
درایورهای LED
-
منابع تغذیه اجاقهای الکترومغناطیسی
-
منابع تغذیه تلویزیون و مانیتور
چرا DK124 انتخابی هوشمندانه است؟
DK124 با ادغام اجزای کلیدی و کاهش نیاز به قطعات خارجی، نه تنها هزینههای تولید را کاهش میدهد، بلکه اندازه و وزن محصول نهایی را نیز به حداقل میرساند. این ویژگیها آن را به گزینهای ایدهآل برای کاربردهای حساس به قیمت، مانند منابع تغذیه فلایبک (Flyback) تبدیل کرده است. علاوه بر این، حفاظتهای چندگانه و طراحی مقاوم، قابلیت اطمینان بالایی را در شرایط کاری مختلف تضمین میکند.
سوالات متداول (FAQ)
1. آیسی DK124 برای چه نوع منابعی تغذیه مناسب است؟
DK124 برای منابع تغذیه سوئیچینگ آفلاین با توان حداکثر 24 وات طراحی شده است. این آیسی به ویژه برای کاربردهای حساس به هزینه مانند شارژرها، آداپتورها و درایورهای LED مناسب است.
2. آیا DK124 نیاز به قطعات خارجی زیادی دارد؟
خیر، DK124 با ادغام کنترلر PWM، ترانزیستور قدرت 700 ولتی و مدار راهاندازی ولتاژ بالا، نیاز به قطعات خارجی را به حداقل میرساند و طراحی را سادهتر میکند.
3. چه حفاظتهایی در DK124 تعبیه شده است؟
DK124 مجهز به حفاظتهای جامع شامل حفاظت در برابر جریان بیش از حد، اضافهبار، دمای بیش از حد، ولتاژ بیش از حد و اتصال کوتاه است که ایمنی و پایداری سیستم را تضمین میکند.
خرید DK124 از فروشگاه معتبر
برای تهیه آیسی DK124 با کیفیت اصلی و قیمت مناسب، پیشنهاد میکنیم به وبسایت E366.ir مراجعه کنید. این فروشگاه با ارائه محصولات اورجینال و خدمات پشتیبانی حرفهای، گزینهای مطمئن برای خرید قطعات الکترونیکی شماست.
