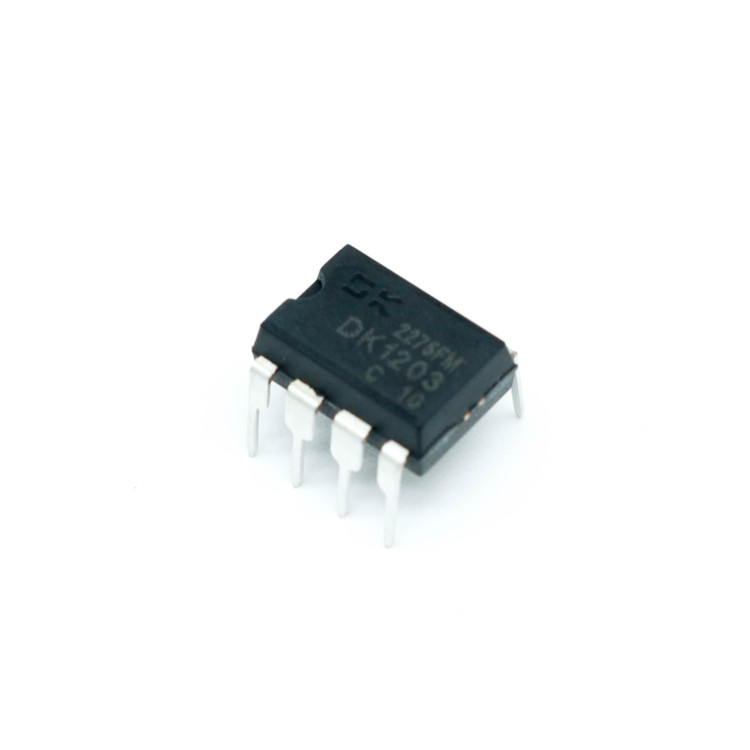

آی سی DK1203 پکیج DIP-8

آی‌سی DK1203 یک کنترلر پیشرفته سویچینگ AC-DC از نوع فلای‌بک (Flyback) است که برای کاربردهای کم‌مصرف و آفلاین طراحی شده است. این آی‌سی با ترکیب یک ترانزیستور قدرت 700 ولتی داخلی و طراحی مدارات MOS یکپارچه، راه‌حلی کارآمد و اقتصادی برای طراحی منابع تغذیه سویچینگ (SMPS) ارائه می‌دهد. DK1203 با ویژگی‌های برجسته‌ای مانند مصرف توان استندبای پایین، طراحی ساده ترانسفورماتور و حفاظت‌های چندگانه، گزینه‌ای ایده‌آل برای کاربردهای متنوع از جمله آداپتورهای AC/DC، درایورهای LED و منابع تغذیه لوازم خانگی است.

ویژگی‌های کلیدی DK1203

• ورودی گسترده ولتاژ AC: پشتیبانی از بازه 85 تا 265 ولت، مناسب برای استفاده در شبکه‌های برق جهانی.

• ترانزیستور قدرت داخلی 700 ولتی: کاهش نیاز به قطعات خارجی و ساده‌سازی طراحی مدار.

• مدار راه‌اندازی ولتاژ بالا: حذف نیاز به مقاومت‌های اضافی برای راه‌اندازی.

• کنترل PWM: مدولاسیون عرض پالس (Pulse-Width Modulation) برای راندمان بالا و کنترل دقیق.

• فرکانس سویچینگ 65 کیلوهرتز: تعادل بهینه بین اندازه و کارایی.

• حالت اسکیپ سایکل (Skip Cycle Mode): کاهش مصرف توان در شرایط بار سبک.

• حفاظت‌های جامع: شامل حفاظت در برابر جریان بیش‌ازحد، بار بیش‌ازحد، دمای بالا و ولتاژ اضافی.

• مصرف توان استندبای کمتر از 0.3 وات: ایده‌آل برای طراحی‌های کم‌مصرف و سازگار با محیط زیست.

• طراحی ساده ترانسفورماتور: نیاز به تنها دو سیم‌پیچ برای مدارهای خروجی ایزوله.

کاربردها

آی‌سی DK1203 به دلیل طراحی کم‌حجم و عملکرد قابل اعتماد، در طیف وسیعی از محصولات مورد استفاده قرار می‌گیرد:

• آداپتورهای AC/DC (مانند شارژرهای 12V/1A و 5V/2A)

• منابع تغذیه DVD/VCD

• درایورهای LED

• منابع تغذیه تلویزیون و مانیتور

• لوازم خانگی مانند کولرهای گازی و اجاق‌های الکترومغناطیسی

• منبع تغذیه DVB

مزایا

• طراحی کم‌هزینه و کم‌حجم: با کاهش تعداد قطعات خارجی، هزینه و اندازه مدار کاهش می‌یابد.

• راندمان بالا: مصرف توان پایین و عملکرد بهینه در بارهای سبک.

• قابلیت اطمینان بالا: حفاظت‌های چندگانه برای افزایش طول عمر دستگاه.

• انعطاف‌پذیری در طراحی: مناسب برای پروژه‌های کوچک و متوسط با نیاز به توان پایین.

محدودیت‌ها

DK1203 برای کاربردهای توان پایین تا متوسط (تا حدود 12 تا 15 وات) مناسب است و برای پروژه‌های با توان بالا یا پیچیدگی‌های خاص ممکن است نیاز به جایگزین‌های پیشرفته‌تر داشته باشید.

پرسش‌های متداول (FAQ)

1. آی‌سی DK1203 برای چه نوع کاربردهایی مناسب است؟

DK1203 برای منابع تغذیه سویچینگ کم‌مصرف مانند آداپتورهای AC/DC، درایورهای LED، و منابع تغذیه لوازم خانگی مانند تلویزیون و کولر گازی مناسب است. این آی‌سی برای طراحی‌هایی با توان خروجی تا 12 وات ایده‌آل است.

2. آیا DK1203 برای کاربردهای با توان بالا مناسب است؟

خیر، DK1203 برای کاربردهای توان پایین تا متوسط طراحی شده است و برای نیازهای توان بالا یا پروژه‌های پیچیده، ممکن است به آی‌سی‌های قدرتمندتری نیاز باشد.

3. چه ویژگی‌های حفاظتی در DK1203 وجود دارد؟

DK1203 مجهز به حفاظت در برابر جریان بیش‌ازحد، بار بیش‌ازحد، دمای بالا و ولتاژ اضافی است که ایمنی و پایداری مدار را تضمین می‌کند.

چرا DK1203 را انتخاب کنید؟

اگر به دنبال یک راه‌حل مطمئن، کم‌هزینه و کارآمد برای طراحی منابع تغذیه سویچینگ هستید، DK1203 با ویژگی‌های پیشرفته و طراحی ساده، انتخابی عالی است. این آی‌سی با کاهش پیچیدگی مدار و افزایش راندمان، به شما کمک می‌کند تا محصولاتی با کیفیت بالا و هزینه پایین تولید کنید.
