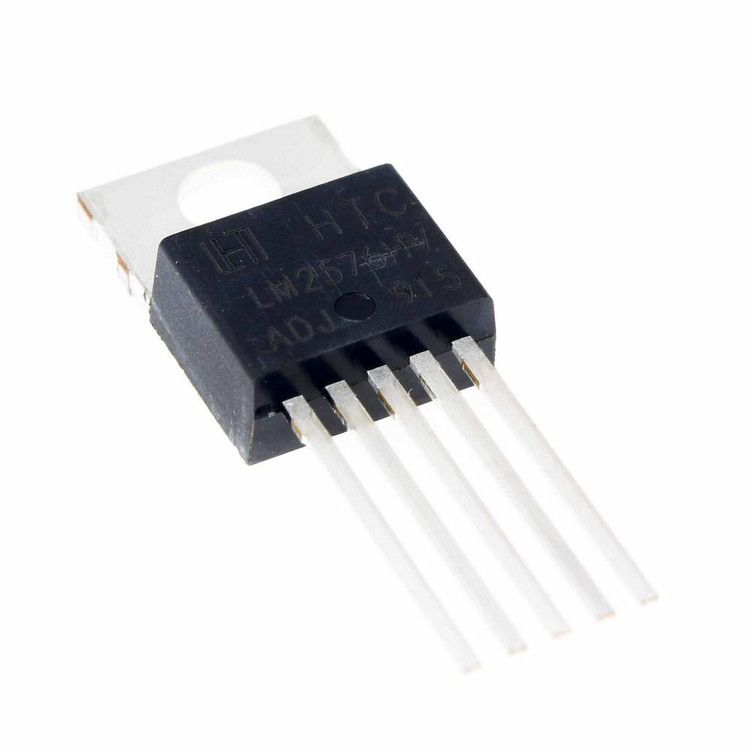

رگولاتور LM2576HVT ADJ HTC

رگولاتور ولتاژ LM2576HVT-ADJ از شرکت Texas Instruments یک رگولاتور کاهنده (Buck) با کارایی بالا و طراحی ساده است که برای کاربردهای متنوع صنعتی و الکترونیکی طراحی شده است. این آی‌سی مونولیتیک با قابلیت ارائه جریان خروجی تا 3 آمپر و راندمان بالا، جایگزینی ایده‌آل برای رگولاتورهای خطی سه‌ترمیناله سنتی است. نسخه HVT این محصول توانایی کار با ولتاژ ورودی تا 60 ولت را دارد که آن را برای محیط‌های با ولتاژ بالا و شرایط سخت مناسب می‌سازد.

LM2576HVT-ADJ به دلیل استفاده از حداقل قطعات خارجی، طراحی مدارات تغذیه سوئیچینگ را ساده‌تر کرده و هزینه‌های تولید را کاهش می‌دهد. این رگولاتور با فرکانس سوئیچینگ ثابت 52 کیلوهرتز، ویژگی‌هایی مانند خاموش‌سازی TTL، حفاظت حرارتی و محدودسازی جریان را ارائه می‌دهد که ایمنی و پایداری سیستم را تضمین می‌کند.

ویژگی‌های کلیدی

• ولتاژ خروجی قابل تنظیم: از 1.23 ولت تا 57 ولت (در نسخه HVT)، امکان تنظیم دقیق ولتاژ خروجی را فراهم می‌کند.

• جریان خروجی بالا: توانایی ارائه جریان تا 3 آمپر با تنظیم‌پذیری عالی خط و بار.

• ولتاژ ورودی گسترده: پشتیبانی از ولتاژ ورودی از 4 ولت تا 60 ولت، مناسب برای کاربردهای صنعتی و خودروسازی.

• راندمان بالا: راندمان تا 77 درصد، که نیاز به هیت‌سینک بزرگ را کاهش داده و در برخی موارد حذف می‌کند.

• حفاظت‌های داخلی: شامل حفاظت حرارتی و محدودسازی جریان برای افزایش طول عمر و ایمنی.

• طراحی ساده: نیاز به تنها 4 قطعه خارجی برای عملکرد بهینه، که طراحی مدارات را ساده‌تر می‌کند.

• دمای عملیاتی گسترده: عملکرد پایدار در محدوده دمایی -40°C تا +125°C، مناسب برای شرایط محیطی سخت.

کاربردها

LM2576HVT-ADJ به دلیل انعطاف‌پذیری و کارایی بالا در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

• منابع تغذیه سوئیچینگ: برای دستگاه‌های الکترونیکی، کامپیوترها و سیستم‌های تعبیه‌شده.

• صنعت خودروسازی: در سیستم‌های مدیریت توان خودروها که نیاز به تحمل ولتاژ بالا دارند.

• اتوماسیون صنعتی: برای تأمین ولتاژ پایدار در تجهیزات صنعتی و سنسورها.

• دستگاه‌های قابل حمل: به دلیل راندمان بالا و کاهش مصرف انرژی، مناسب برای دستگاه‌های باتری‌محور.

• پروژه‌های DIY و الکترونیک: ایده‌آل برای پروژه‌های طراحی مدارات توسط مهندسان و علاقه‌مندان به الکترونیک.

مزایای رقابتی

LM2576HVT-ADJ نسبت به رگولاتورهای خطی سنتی مزایای متعددی دارد:

• کاهش اتلاف حرارتی: راندمان بالا باعث کاهش تولید گرما و نیاز به هیت‌سینک‌های بزرگ می‌شود.

• انعطاف‌پذیری در طراحی: قابلیت تنظیم ولتاژ خروجی، این رگولاتور را برای کاربردهای متنوع مناسب می‌کند.

• هزینه بهینه: با کاهش تعداد قطعات خارجی و ساده‌سازی طراحی، هزینه تولید کاهش می‌یابد.

• پایداری در شرایط سخت: مناسب برای محیط‌هایی با ولتاژ ورودی بالا یا تغییرات دمایی شدید.

مشخصات فنی

مشخصه	مقدار
ولتاژ ورودی	4V تا 60V
ولتاژ خروجی	1.23V تا 57V (قابل تنظیم)
جریان خروجی	تا 3A
فرکانس سوئیچینگ	52kHz
راندمان	تا 77%
دمای کاری	-40°C تا +125°C

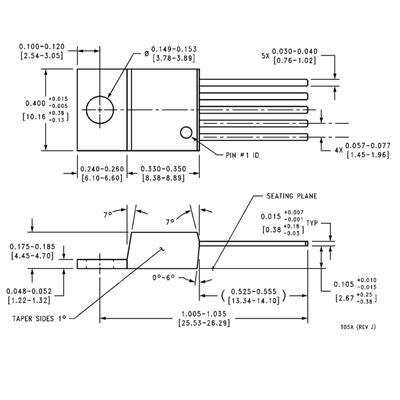

پکیج	TO-220-5
ویژگی‌های حفاظتی	خاموش‌سازی حرارتی، محدودسازی جریان

پرسش‌های متداول (FAQ)

1. LM2576HVT-ADJ برای چه نوع پروژه‌هایی مناسب است؟
   این رگولاتور برای پروژه‌هایی که نیاز به ولتاژ خروجی قابل تنظیم و جریان بالا (تا 3 آمپر) دارند، مانند منابع تغذیه سوئیچینگ، سیستم‌های خودروسازی، و پروژه‌های صنعتی و DIY، بسیار مناسب است.

2. تفاوت LM2576HVT-ADJ با نسخه‌های ثابت (مانند LM2576HVT-5.0) چیست؟
   نسخه ADJ امکان تنظیم ولتاژ خروجی از 1.23V تا 57V را فراهم می‌کند، در حالی که نسخه‌های ثابت (مانند 5.0) ولتاژ خروجی مشخصی دارند و نیازی به مقاومت‌های تنظیم‌کننده ندارند.

3. آیا برای استفاده از LM2576HVT-ADJ نیاز به هیت‌سینک است؟
   بسته به جریان خروجی و شرایط محیطی، ممکن است نیاز به هیت‌سینک باشد. با این حال، راندمان بالای این رگولاتور نیاز به هیت‌سینک‌های بزرگ را کاهش می‌دهد و در برخی موارد می‌توان بدون آن کار کرد.
