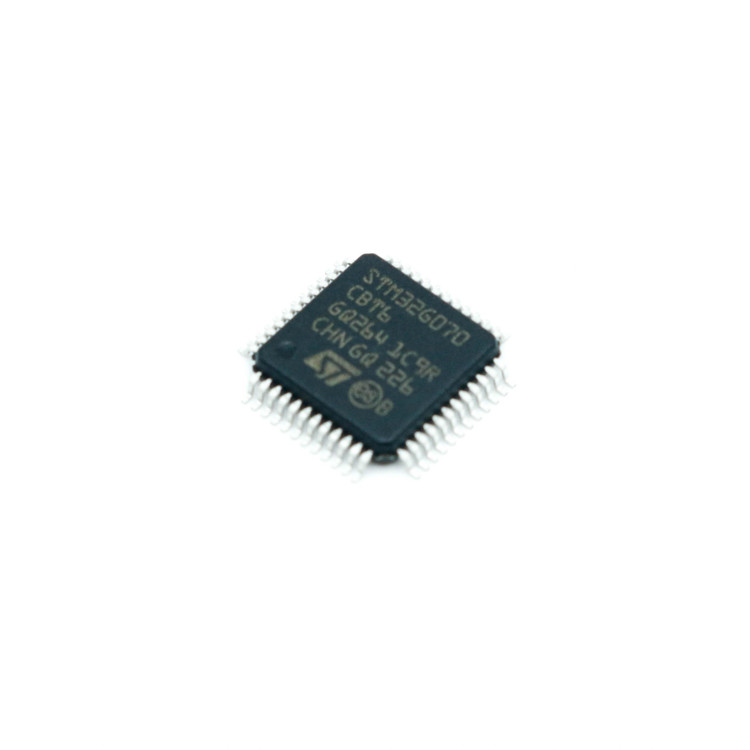

میکروکنترلر STM32G070CBT6 پکیج LQFP-48

STM32G070CBT6
ندارد - کالای اصل 🏅
194,040
مشخصات

نوع هسته

ARM Cortex M0+

خانواده پردازشگر

STM32G0

تعداد ورودی/خروجی

43

توضیحات

نام قطعه: میکروکنترلر STM32G070CBT6
نام کارخانه‌ای: STM32G070CBT6
برند: STMicroelectronics

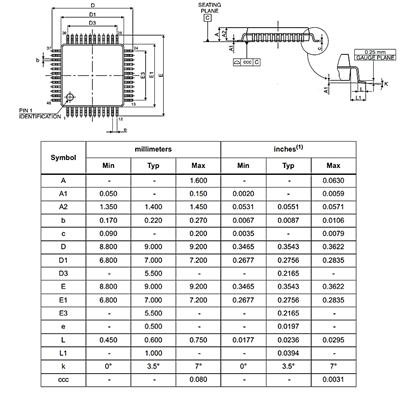

پکیج: LQFP-48

نوع هسته ARM Cortex M0
بیشترین فرکانس کاری 48 مگا هرتز
تعداد ورودی/خروجی 37 ورودی/خروجی
حافظه قابل برنامه ریزی 128 کیلو بایت
مقدار RAM 16 کیلو بایت
دقت ADC 12 بیت
خانواده پردازشگر ARM Cortex M
نوع قرار گیری SMD/SMT
کمترین ولتاژ تغذیه 2.4 ولت
بیشترین ولتاژ تغذیه 3.6 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +85 درجه سانتیگراد
عنوان گروه: ARM Microcontrollers - MCU
دیتاشیت: STM32G070CBT6

Core ARM Cortex M0
Maximum Clock Frequency 48 MHz
Number of I/Os 37 I/O
Program Memory Size 128 kB
Data RAM Size 16 kB
ADC Resolution 12 bit
Processor Series ARM Cortex M
Termination Style SMD/SMT
Supply Voltage (Min) 2.4 V
Supply Voltage (Max) 3.6 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +85 C°
Brand STMicroelectronics
Package LQFP-48

نقد و بررسی

STM32G070CBT6 یکی از میکروکنترلرهای قدرتمند و کم‌مصرف خانواده STM32G0 شرکت STMicroelectronics است. این میکروکنترلر بر اساس هسته ARM Cortex-M0+ طراحی شده و با فرکانس کاری حداکثر 64 مگاهرتز، عملکرد مناسبی را برای کاربردهای صنعتی، مصرفی و IoT ارائه می‌دهد. این محصول با بهره‌گیری از فناوری‌های پیشرفته، تعادل مناسبی بین عملکرد، مصرف انرژی و هزینه برقرار کرده است.

ویژگی‌های کلیدی STM32G070CBT6

  1. هسته پردازشی:

    • هسته ARM Cortex-M0+ با فرکانس کاری تا 64 مگاهرتز.

    • پشتیبانی از دستورات Thumb-2 برای بهینه‌سازی عملکرد و مصرف انرژی.

  2. حافظه:

    • 128 کیلوبایت فلش مموری برای ذخیره‌سازی کد.

    • 36 کیلوبایت RAM برای پردازش داده‌ها.

  3. پریفرال‌های ارتباطی:

    • 2 رابط USART برای ارتباط سریال.

    • 2 رابط SPI برای ارتباط با سنسورها و ماژول‌های خارجی.

    • 2 رابط I2C برای ارتباط با دستگاه‌های I2C.

    • 1 رابط USB 2.0 با پشتیبانی از حالت Device.

  4. تایمرها و واحدهای کنترل:

    • 16 بیت تایمر چندکاره (TIM3).

    • تایمرهای پایه‌ای (TIM1, TIM14, TIM16, TIM17) برای کاربردهای مختلف.

    • واحد کنترل PWM برای کنترل موتور و LED.

  5. مبدل‌های آنالوگ به دیجیتال (ADC):

    • 12 بیت ADC با قابلیت نمونه‌برداری تا 2.5 MSPS.

    • 19 کانال ورودی برای اندازه‌گیری سیگنال‌های آنالوگ.

  6. مصرف انرژی:

    • حالت Low-power با مصرف انرژی بسیار پایین.

    • پشتیبانی از حالت‌های Sleep، Stop و Standby برای کاهش مصرف انرژی.

  7. پکیج و پین‌ها:

    • پکیج LQFP48 با 48 پین.

    • تعداد 37 پین GPIO قابل برنامه‌ریزی.

  8. امنیت:

    • قابلیت حفاظت از حافظه فلش.

    • شناسه منحصر به فرد (UID) برای امنیت بیشتر.

کاربردهای STM32G070CBT6

این میکروکنترلر به دلیل ویژگی‌های منحصر به فرد خود، در کاربردهای زیر استفاده می‌شود:

  • سیستم‌های صنعتی: کنترل موتور، اتوماسیون صنعتی، سنسورهای صنعتی.

  • مصرفی: لوازم خانگی هوشمند، کنترل‌کننده‌های LED، اسباب‌بازی‌ها.

  • اینترنت اشیا (IoT): گیت‌های ارتباطی، سنسورهای بی‌سیم.

  • سیستم‌های پزشکی: دستگاه‌های مانیتورینگ سلامت.

مزایای STM32G070CBT6

  1. قیمت مقرون به صرفه نسبت به عملکرد ارائه شده.

  2. مصرف انرژی پایین برای کاربردهای باتری‌محور.

  3. پشتیبانی از ابزارهای توسعه قدرتمند مانند STM32CubeMX و HAL Library.

  4. امنیت و قابلیت‌های حفاظتی برای کاربردهای حساس.

سوالات متداول (FAQ)

  1. تفاوت STM32G070CBT6 با STM32F0 چیست؟

    • STM32G070CBT6 بر اساس هسته Cortex-M0+ طراحی شده و مصرف انرژی کمتری نسبت به STM32F0 دارد. همچنین، این مدل از فلش مموری و RAM بیشتری پشتیبانی می‌کند.

  2. آیا STM32G070CBT6 برای کاربردهای IoT مناسب است؟

    • بله، این میکروکنترلر با مصرف انرژی پایین و پشتیبانی از رابط‌های ارتباطی متنوع، گزینه مناسبی برای کاربردهای IoT است.

  3. چگونه می‌توان از STM32G070CBT6 برای کنترل موتور استفاده کرد؟

    • با استفاده از تایمرهای PWM و واحدهای کنترل موجود در این میکروکنترلر، می‌توان موتورهای DC یا سروو موتورها را به‌راحتی کنترل کرد. همچنین، کتابخانه‌های HAL شرکت STMicroelectronics این فرآیند را ساده‌تر می‌کنند.

این میکروکنترلر با ترکیبی از عملکرد بالا، مصرف انرژی پایین و قیمت مناسب، گزینه‌ای ایده‌آل برای توسعه‌دهندگانی است که به دنبال ایجاد محصولات نوآورانه و کارآمد هستند.
