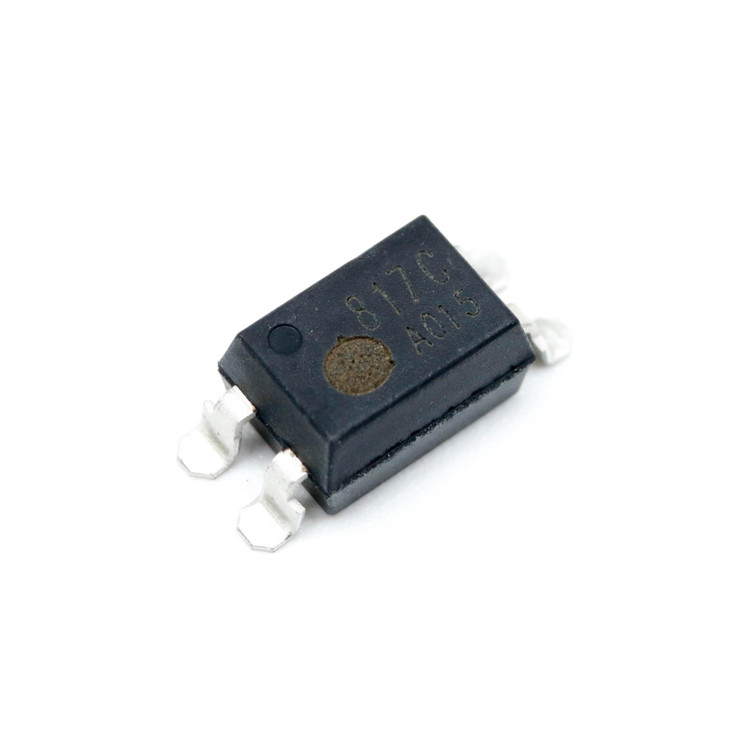

معرفی حرفه‌ای اپتوکوپلر PC817C1 SL F

اپتوکوپلر PC817C1 SL F محصول شرکت Sharp Microelectronics یکی از پرکاربردترین قطعات الکترونیکی در حوزه ایزولاسیون الکتریکی و انتقال سیگنال است. این اپتوکوپلر با طراحی جمع‌وجور و عملکرد قابل اعتماد، در بسیاری از کاربردهای صنعتی، خانگی و پروژه‌های الکترونیکی استفاده می‌شود. در ادامه به بررسی ویژگی‌ها، کاربردها و مزایای این محصول می‌پردازیم.

ویژگی‌های کلیدی PC817C1 SL F

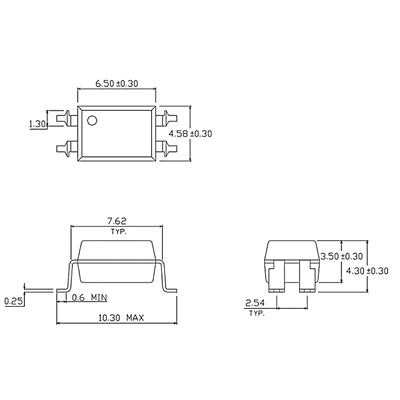

• نوع بسته‌بندی: DIP-4 (چهار پین)، مناسب برای نصب روی بردهای مدار چاپی (PCB) با فناوری THT (Through-Hole Technology).
• ولتاژ ایزولاسیون: تا 5 کیلوولت، که ایزولاسیون ایمن بین مدارهای ورودی و خروجی را تضمین می‌کند.
• جریان انتقالی (CTR): نسبت انتقال جریان بین 50 تا 600 درصد، که انعطاف‌پذیری بالایی در انتقال سیگنال فراهم می‌کند.
• ولتاژ کلکتور-امیتر: تا 80 ولت، مناسب برای کاربردهای متنوع با ولتاژهای مختلف.
• جریان ورودی: حداکثر 50 میلی‌آمپر برای LED داخلی، که با یک مقاومت محدودکننده جریان به راحتی قابل کنترل است.
• دمای عملکرد: قابل استفاده در دمای عملیاتی بین -30 تا +100 درجه سانتی‌گراد و دمای ذخیره‌سازی بین -55 تا +120 درجه سانتی‌گراد.
• زمان پاسخ‌دهی: زمان صعود/نزول حدود 18 میکروثانیه، که برای کاربردهای دیجیتال و آنالوگ با سرعت متوسط مناسب است.
• فرکانس قطع: تا 80 کیلوهرتز، ایده‌آل برای انتقال سیگنال‌های دیجیتال.

نحوه عملکرد

اپتوکوپلر PC817C1 SL F شامل یک دیود مادون قرمز (IR LED) و یک فوتوترانزیستور است که به صورت نوری به هم متصل هستند. با اعمال ولتاژ به پین‌های ورودی (پین 1 و 2)، LED داخلی روشن شده و نور مادون قرمز ساطع می‌کند. این نور توسط فوتوترانزیستور دریافت شده و باعث هدایت جریان بین پین‌های خروجی (پین 3 و 4) می‌شود. این مکانیزم امکان انتقال سیگنال بدون اتصال الکتریکی مستقیم را فراهم می‌کند، که از آسیب به قطعات حساس در برابر ولتاژهای بالا یا نویزهای الکتریکی جلوگیری می‌کند.

کاربردها

PC817C1 SL F به دلیل طراحی ساده و کارآمد، در بسیاری از پروژه‌های الکترونیکی کاربرد دارد، از جمله:

• منابع تغذیه سوئیچینگ: ایزولاسیون مدارهای کنترلی از مدارهای قدرت با ولتاژ بالا.
• کنترل موتور: انتقال سیگنال‌های کنترلی از میکروکنترلرها به درایورهای موتور با حفاظت در برابر ولتاژهای گذرا.
• اتوماسیون صنعتی: انتقال سیگنال‌های دیجیتال در محیط‌های پرنویز برای جلوگیری از اختلال و حلقه‌های زمین.
• لوازم خانگی: استفاده در کنترل وسایل برقی مانند فن‌ها، بخاری‌ها و دستگاه‌های تهویه.
• سیستم‌های مخابراتی: ایزولاسیون سیگنال‌ها در تجهیزات ارتباطی برای افزایش ایمنی و کاهش نویز.

مزایا

• ایمنی بالا: ایزولاسیون الکتریکی تا 5 کیلوولت، از مدارهای حساس در برابر ولتاژهای بالا محافظت می‌کند.
• اندازه کوچک: بسته‌بندی DIP-4 امکان استفاده در طراحی‌های فشرده را فراهم می‌کند.
• هزینه مقرون‌به‌صرفه: قیمت مناسب در کنار عملکرد بالا، این قطعه را به گزینه‌ای اقتصادی برای پروژه‌های مختلف تبدیل کرده است.
• انعطاف‌پذیری: سازگاری با سیگنال‌های دیجیتال و آنالوگ و کاربرد در ولتاژهای مختلف.

نکات مهم در استفاده

برای استفاده بهینه از PC817C1 SL F، رعایت موارد زیر توصیه می‌شود:

• مقاومت محدودکننده جریان: همیشه از یک مقاومت سری در پین라는 ورودی استفاده کنید تا جریان LED داخلی به حداکثر 50 میلی‌آمپر محدود شود.
• محدودیت‌های دمایی: از عملکرد در دماهای خارج از محدوده مجاز (-30 تا +100 درجه سانتی‌گراد) خودداری کنید.
• اتصالات صحیح: پین 1 (آند LED) و پین 2 (کاتد LED) به مدار ورودی و پین‌های 3 (امیتر) و 4 (کلکتور) به مدار خروجی متصل شوند.

سوالات متداول (FAQ)

1. اپتوکوپلر PC817C1 SL F برای چه نوع پروژه‌هایی مناسب است؟

این اپتوکوپلر برای پروژه‌هایی که نیاز به ایزولاسیون الکتریکی بین دو مدار دارند، مانند منابع تغذیه سوئیچینگ، کنترل موتور، و سیستم‌های اتوماسیون صنعتی، مناسب است. همچنین در پروژه‌های IoT برای کنترل بارهای AC با استفاده از میکروکنترلرها کاربرد دارد.

2. چگونه می‌توان از سلامت اپتوکوپلر PC817C1 SL F اطمینان حاصل کرد؟

برای تست، می‌توانید با استفاده از مولتی‌متر در حالت دیود، ولتاژ ورودی (پین 1 و 2) را بررسی کنید. با اعمال ولتاژ مناسب (مثلاً 6 ولت با مقاومت سری)، مقاومت خروجی (پین 3 و 4) را اندازه‌گیری کنید. در صورت روشن شدن LED، مقاومت خروجی باید به شدت کاهش یابد.

3. تفاوت PC817C1 SL F با سایر مدل‌های PC817 چیست؟

مدل PC817C1 SL F نسخه‌ای خاص از سری PC817 است که ممکن است در جزئیات مانند جریان انتقالی (CTR) یا مشخصات بسته‌بندی با دیگر مدل‌ها تفاوت داشته باشد. برای اطلاعات دقیق، به دیتاشیت محصول مراجعه کنید.

خرید PC817C1 SL F

برای خرید اپتوکوپلر PC817C1 SL F با کیفیت تضمین‌شده و قیمت مناسب، می‌توانید به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با پشتیبانی فنی و ارسال سریع ارائه می‌دهد، که آن را به گزینه‌ای ایده‌آل برای مهندسان و علاقه‌مندان به الکترونیک تبدیل کرده است.
