دستهبندی: قطعات پسیو یا غیر فعال
حداقل:10 عدد
ظرفیت القایی:470UH
پکیج :Axial

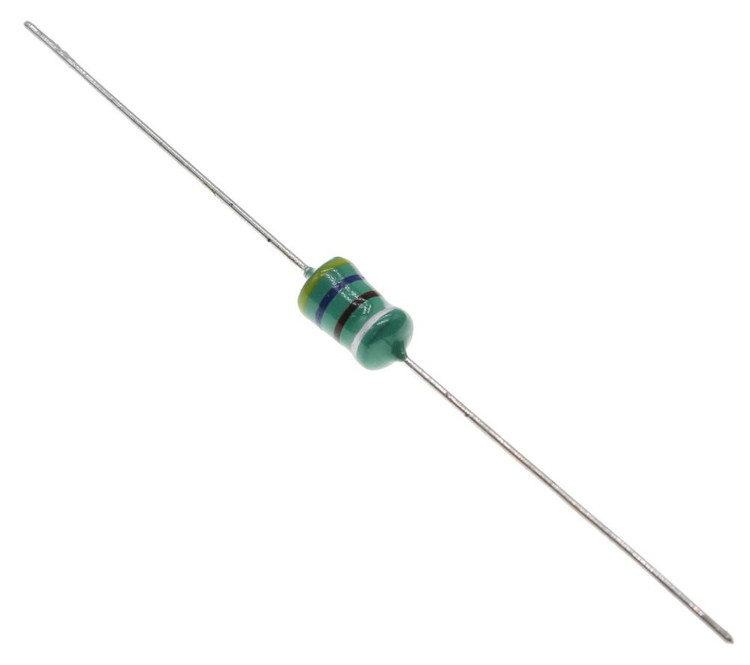

سلف مقاومتی 470 میکرو هانری 1 وات
INDUCTOR 470UH 1W
برند:Coil Master Co
ندارد - کالای اصل 🏅
مشخصات
حداقل
10 عدد
ظرفیت القایی
470UH
پکیج
Axial
توضیحات
مشخصات سلف مقاومتی 470 میکرو هانری 1 وات
سلف مقاومتی 470 میکرو هانری 1 وات از خانواده سلف میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
- برند Coil Master Co
- پکیج Axial
- نوع قرار گیری Axial
- حداقل ضریب کیفیت 60 کمترین
- فرکانس خود رزونانس 2.55 مگا هرتز
- حداکثر مقاومت DC 11.6 اهم
- حداکثر جریان DC 90 میلی آمپر
- کاربرد For VCRs, Color TVs, CRTs, Stereo Car Radios and Radio Transceivers, Telephone Answering, Disk Drivers, Personal Computers and Industrial Electronics Products,etc
- حداکثر دمای عملیاتی +100 درجه سانتیگراد
- حداقل دمای عملیاتی -40 درجه سانتیگراد
- ظرفیت القایی 470 میکرو هانری
- طول (ارتفاع) 10.5 میلیمتر
- محافظ Unshielded
- عرض (پهنا) 8 میلیمتر
- ارتفاع 10 میلیمتر
نقد و بررسی
INDUCTOR 470 µH 1W AXIAL
یک القاگر ثابت (سلف) از نوع سیمپیچ با اندوکتانس بسیار بالا و توان نامی 1 وات در یک پکیج محوری فشردهتر. این قطعه با ساختار غیرحفاظتشده (Unshielded) و طراحی کارآمد، یک المان صنعتی و چندمنظوره برای کاربردهای فیلترینگ عمیق فرکانس پایین و نویزگیری در طیف گستردهای از تجهیزات الکترونیکی مصرفی، مخابراتی و صنعتی محسوب میشود. القاگر 470 میکروهانری با ضریب کیفیت ممتاز (Q≥60)، راهحلی فشرده و مؤثر برای ایزولاسیون و فیلتر نویز در سیستمهای پیچیده ارائه میدهد.
🧩 مشخصات کلی:
-
نوع: القاگر ثابت (سلف) سیمپیچشده محوری
💡 کاربردهای اصلی:
-
چوک ایزولاسیون در سیستمهای صوتی و مخابراتی: در رادیوهای خودرو، ترانسیورها و سیستمهای تلفن برای جداسازی بلوکهای مداری و جلوگیری از کوپلینگ نویز.
-
فیلترهای EMI/EMC در محصولات الکترونیکی با تراکم متوسط: از جمله کامپیوترهای شخصی و درایوهای دیسک قدیمی.
-
فیلترهای پایینگذر در مدارات کنترلی و اندازهگیری صنعتی.
-
ذخیرهسازی انرژی در مدارات با فرکانس سوئیچینگ بسیار پایین.
-
قطعه یدکی برای تعمیر و نگهداری طیف گستردهای از دستگاههای الکترونیکی legacy.
✅ مزایا:
-
توان نامی 1 وات در ابعاد فشرده: امکان مدیریت توان بالاتر را در یک فرمفاکتور نسبتاً کوچک فراهم میآورد، که برای طراحیهای بهینهشده فضایی مفید است.
-
فرکانس تشدید خودی (SRF) مشخص (2.55MHz): مرز شفافی برای عملکرد مفید و قابل پیشبینی در محدوده فرکانسی گسترده خود تعیین میکند.
-
رنج دمای عملیاتی مناسب برای محیطهای صنعتی: عملکرد پایدار در شرایط کاری متعارف.
🎯 جمعبندی:
این القاگر محوری 470 میکروهانری با توان 1 وات از برند Coil Master، یک قطعه صنعتی فشرده و با کارایی بالا است. این قطعه با ترکیب ارزشمند اندوکتانس بالا، ضریب کیفیت ممتاز (Q≥60) و توان نامی مناسب در یک پکیج جمعوجور، راهحلی مؤثر، قابل اعتماد و بهینه از نظر فضای اشغالی برای چالشهای فیلتر نویز، ایزولاسیون سیگنال و پالایش فرکانس پایین در سیستمهای الکترونیکی متنوع ارائه میدهد. تطبیقپذیری گسترده و سابقه کاربرد آن در محصولات متعدد، گواهی بر کارایی و دوام آن است. این القاگر برای مهندسان، تکنسینهای تعمیرات و طراحانی که به دنبال یک سلف صنعتی، با مشخصات عالی و ابعاد منطقی برای کاربردهای نویزگیری، فیلترینگ و طراحیهای legacy هستند، انتخابی ایدهآل و حرفهای محسوب میشود.
