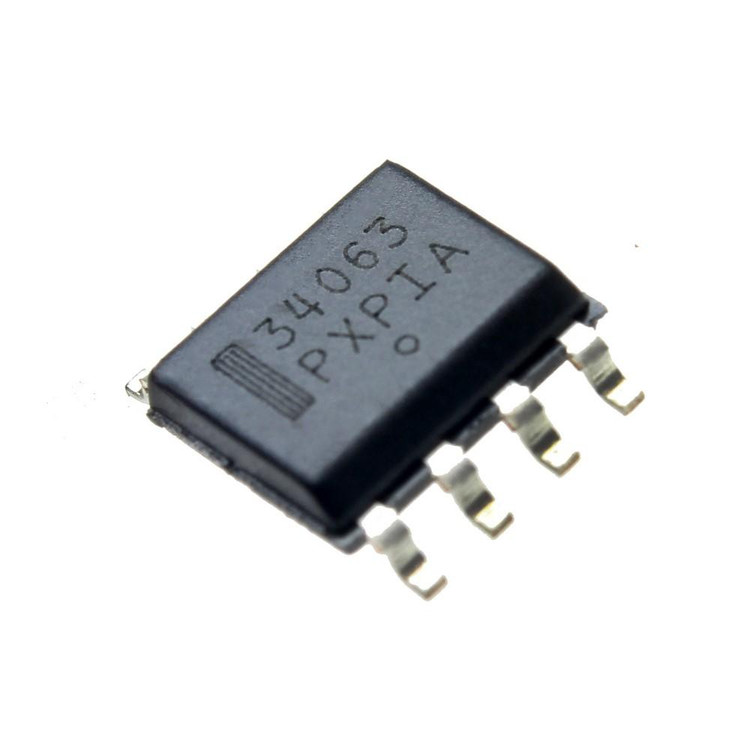

رگولاتور MC34063ADR2G
MC34063ADR2G
برند:ON Semiconductor
ندارد
توضیحات
نام قطعه: رگولاتور MC34063ADR2G
نام کارخانهای: MC34063ADR2G
برند ON Semiconductor
پکیج SO-8 (SOP-8)
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی +70 درجه سانتیگراد
توپولوژی Boost, Buck, Inverting
جریان خروجی 1.5 آمپر
کارکرد Step-Up, Step-Down
تعداد خروجی 1 خروجی
حداکثر ولتاژ ورودی 40 ولت
حداقل ولتاژ ورودی 3 ولت
حداقل ولتاژ خروجی 1.25 ولت
حداکثر ولتاژ خروجی 40 ولت
تعداد در بسته: 2500 عدد
برند: ON Semiconductor
پکیج: SO-8 (SOP-8)
بستهبندی: Tape & Reel
عنوان گروه: Switching Voltage Regulators
توضیحات: StepUp/Down-DC/DC Converter StepUp/Down, Switching Regulators, DC-DC Converter, Input:3.0V To 40V, 1.5A
Output Current 1.5 A
Function Step-Up, Step-Down
Number of Output 1 Output
Output Voltage (Max) 40 V
Output Voltage (Min) 1.25 V
Input Voltage MIN 3 V
Input Voltage MAX 40 V
Topology Boost, Buck, Inverting
Mounting Style SMD/SMT
Minimum Operating Temperature 0 °C
Maximum Operating Temperature +70 °C
Brand ON Semiconductor
Package SO-8 (SOP-8)
نقد و بررسی
MC34063ADR2G یک آیسی رگولاتور سوئیچینگ DC-DC بسیار کاربردی و انعطافپذیر از شرکت ON Semiconductor است که برای طراحی مدارهای تبدیل ولتاژ در کاربردهای مختلف به کار میرود. این آیسی توانایی پشتیبانی از پیکربندیهای باک (Buck)، بوست (Boost) و معکوسکننده (Inverting) را دارد و به دلیل عملکرد بالا، هزینه مناسب و طراحی ساده، انتخابی ایدهآل برای مهندسان الکترونیک و طراحان سیستمهای قدرت است. این محصول در بستهبندی SOIC-8 عرضه میشود و با ویژگیهای پیشرفتهای که ارائه میدهد، در پروژههای صنعتی، تجاری و حتی DIY بسیار محبوب است.
ویژگیهای کلیدی
-
محدوده ولتاژ ورودی گسترده: پشتیبانی از ولتاژ ورودی بین 3 تا 40 ولت، مناسب برای طیف وسیعی از کاربردها.
-
خروجی قابل تنظیم: امکان تنظیم ولتاژ خروجی با دقت بالا (مرجع 2%) برای پاسخگویی به نیازهای مختلف.
-
جریان خروجی: توانایی ارائه جریان تا 1.5 آمپر (با استفاده از سوئیچ داخلی).
-
فرکانس سوئیچینگ: قابلیت کار تا فرکانس 100 کیلوهرتز، که امکان استفاده از اجزای خارجی کوچکتر را فراهم میکند.
-
مصرف توان پایین در حالت آماده به کار: بهینهسازی برای کاربردهای کممصرف.
-
محافظت داخلی: شامل محدودکننده جریان و جبرانسازی دمایی برای افزایش ایمنی و پایداری.
-
بستهبندی فشرده: طراحی در قالب SOIC-8، مناسب برای بردهای با فضای محدود.
کاربردها
MC34063ADR2G به دلیل انعطافپذیری و کارایی بالا در بسیاری از پروژههای الکترونیکی استفاده میشود:
-
منابع تغذیه DC-DC: در دستگاههای قابل حمل، شارژرها و سیستمهای جاسازیشده.
-
کنترلرهای فن: برای مدیریت سرعت و توان در سیستمهای خنککننده.
-
مبدلهای ولتاژ: در کاربردهای خودرو، صنعتی و مخابراتی.
-
پروژههای DIY: ایدهآل برای علاقهمندان به الکترونیک به دلیل طراحی ساده و مستندات کامل.
مزایا
-
انعطافپذیری بالا: پشتیبانی از سه نوع پیکربندی (باک، بوست، معکوسکننده) با یک آیسی.
-
هزینه اقتصادی: مناسب برای پروژههای با بودجه محدود.
-
طراحی ساده: نیاز به حداقل قطعات خارجی، که باعث کاهش پیچیدگی و هزینه میشود.
-
پشتیبانی گسترده: دیتاشیت جامع و منابع آموزشی فراوان از ON Semiconductor.
مشخصات فنی
|
مشخصه |
مقدار |
|---|---|
|
ولتاژ ورودی |
3 تا 40 ولت |
|
جریان خروجی |
تا 1.5 آمپر (سوئیچ داخلی) |
|
فرکانس سوئیچینگ |
تا 100 کیلوهرتز |
|
محدوده دمایی |
0 تا +70 درجه سانتیگراد |
|
بستهبندی |
SOIC-8 |
|
دقت مرجع ولتاژ |
±2% |
چرا MC34063ADR2G را انتخاب کنیم؟
این آیسی به دلیل ترکیب بینظیر انعطافپذیری، کارایی و هزینه مناسب، یکی از محبوبترین گزینهها در میان طراحان الکترونیک است. چه در حال طراحی یک منبع تغذیه برای یک دستگاه صنعتی باشید و چه یک پروژه شخصی کوچک، MC34063ADR2G با طراحی ساده و عملکرد قابل اعتماد، نیازهای شما را برآورده میکند. همچنین، سازگاری با استاندارد RoHS این محصول را به گزینهای دوستدار محیط زیست تبدیل کرده است.
سوالات متداول (FAQ)
1. آیا MC34063ADR2G برای کاربردهای خودرو مناسب است؟
بله، این آیسی با محدوده ولتاژ ورودی گسترده (3 تا 40 ولت) و قابلیت کار در دماهای مختلف (0 تا +70 درجه سانتیگراد) برای کاربردهای خودرویی مناسب است. با این حال، باید اطمینان حاصل کنید که قطعات خارجی و طراحی مدار با استانداردهای خودرو سازگار باشند.
2. آیا این آیسی نیاز به خنککننده اضافی دارد؟
در کاربردهایی با جریان خروجی بالا (نزدیک به 1.5 آمپر)، استفاده از هیتسینک یا طراحی مناسب PCB برای دفع حرارت توصیه میشود. دیتاشیت ON Semiconductor اطلاعات کاملی در مورد مدیریت حرارتی ارائه میدهد.
3. چگونه میتوانم ولتاژ خروجی را تنظیم کنم؟
MC34063ADR2G از یک مرجع ولتاژ داخلی 1.25 ولت استفاده میکند. با استفاده از مقاومتهای خارجی در مدار، میتوانید ولتاژ خروجی را به دلخواه تنظیم کنید. برای جزئیات، به دیتاشیت و مدارهای نمونه مراجعه کنید.
خرید MC34063ADR2G
برای خرید این محصول با کیفیت و اصل، پیشنهاد میکنیم به وبسایت معتبر E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعهای گسترده از قطعات الکترونیکی با تضمین اصالت کالا و پشتیبانی فنی ارائه میدهد. با خرید از E366.ir، از خدمات سریع و مطمئن بهرهمند شوید و پروژههای خود را با اطمینان پیش ببرید.
