معرفی حرفه‌ای ماژول نمایشگر OLED 1.3 اینچ SPI (سفید)

بررسی اجمالی محصول

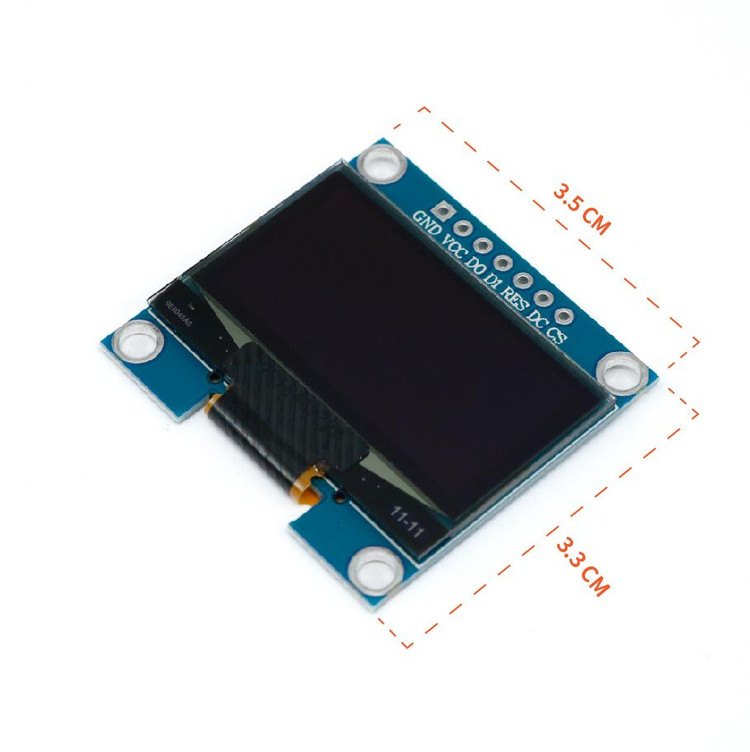

ماژول نمایشگر OLED 1.3 اینچ SPI W یک نمایشگر پیشرفته و جمع‌وجور با رزولوشن 128x64 پیکسل است که از فناوری Organic Light Emitting Diode (OLED) بهره می‌برد. این نمایشگر با رنگ سفید تک‌رنگ (Monochrome White) و رابط ارتباطی SPI (و در برخی مدل‌ها I2C) طراحی شده است و برای پروژه‌های الکترونیکی حرفه‌ای و کاربردهای صنعتی ایده‌آل است. برخلاف نمایشگرهای LCD سنتی، این ماژول OLED نیازی به نور پس‌زمینه ندارد، زیرا پیکسل‌های آن به‌صورت خودکار نور تولید می‌کنند. این ویژگی باعث می‌شود که نمایشگر کنتراست بسیار بالا، مصرف انرژی کم و طراحی فوق‌العاده نازکی داشته باشد.

ماژول OLED 1.3 اینچ با کنترلرهای رایج مانند SSD1306 یا SH1106 عرضه می‌شود که امکان نمایش تصاویر، متن و اشکال گرافیکی با کیفیت بالا را فراهم می‌کند. این نمایشگر به دلیل اندازه کوچک، کیفیت تصویر واضح و سازگاری با میکروکنترلرهای مختلف مانند Arduino، Raspberry Pi و STM32، انتخابی عالی برای توسعه‌دهندگان و مهندسان در پروژه‌های IoT، ابزارهای پوشیدنی، دستگاه‌های پزشکی و نمایشگرهای اطلاعاتی است.

ویژگی‌های کلیدی

• اندازه نمایشگر: 1.3 اینچ (قطر مورب)
• رزولوشن: 128x64 پیکسل
• رنگ نمایش: سفید تک‌رنگ (Monochrome White)
• رابط ارتباطی: SPI (در برخی مدل‌ها I2C نیز پشتیبانی می‌شود)
• کنترلر: SSD1306 یا SH1106 (بسته به مدل)
• ولتاژ کاری: 3.3 ولت (برخی مدل‌ها با تنظیم‌کننده ولتاژ داخلی از 5 ولت نیز پشتیبانی می‌کنند)
• مصرف انرژی: حدود 25-40 میلی‌آمپر (بسته به تعداد پیکسل‌های روشن)
• زاویه دید گسترده: نزدیک به 180 درجه
• ابعاد جمع‌وجور: حدود 30x39.5 میلی‌متر (بسته به مدل)
• کاربردها: ابزارهای پوشیدنی، دستگاه‌های IoT، نمایشگرهای صنعتی، ابزارهای پزشکی، و پروژه‌های DIY

مزایای استفاده

1. کیفیت بصری بالا: نمایشگر OLED با کنتراست فوق‌العاده (10000:1) و رنگ سفید درخشان، تصاویر و متون را با وضوح و خوانایی بی‌نظیر نمایش می‌دهد.
2. مصرف انرژی پایین: به دلیل عدم نیاز به نور پس‌زمینه، این نمایشگر در مقایسه با LCDها انرژی کمتری مصرف می‌کند، که برای دستگاه‌های باتری‌محور بسیار مناسب است.
3. انعطاف‌پذیری در برنامه‌نویسی: پشتیبانی از کتابخانه‌های محبوب مانند Adafruit_SSD1306، Adafruit_GFX و U8g2، امکان برنامه‌نویسی آسان برای نمایش متن، گرافیک و حتی انیمیشن‌های ساده را فراهم می‌کند.
4. سازگاری گسترده: این ماژول با پلتفرم‌های مختلف از جمله Arduino، Raspberry Pi، ESP32 و STM32 سازگار است و از طریق رابط SPI یا I2C به‌راحتی قابل اتصال است.
5. طراحی نازک و سبک: با ضخامت کم و وزن سبک، این نمایشگر برای پروژه‌های قابل‌حمل و ابزارهای کوچک ایده‌آل است.

کاربردها

ماژول OLED 1.3 اینچ SPI W در طیف گسترده‌ای از پروژه‌ها و صنایع کاربرد دارد:

• ابزارهای پوشیدنی: مانند ساعت‌های هوشمند و دستگاه‌های ردیابی سلامت
• اینترنت اشیا (IoT): نمایش اطلاعات در حسگرها، داشبوردهای خانگی و دستگاه‌های هوشمند
• پروژه‌های DIY: ساخت نمایشگرهای سفارشی برای پروژه‌های آردوینو و رزبری پای
• دستگاه‌های پزشکی: نمایش داده‌های حیاتی در ابزارهای قابل‌حمل
• ابزارهای صنعتی: نمایش اطلاعات در تجهیزات کنترلی و مانیتورینگ

راهنمای اتصال و برنامه‌نویسی

برای استفاده از این ماژول، کافی است آن را از طریق رابط SPI (یا I2C در مدل‌های سازگار) به میکروکنترلر خود متصل کنید. پین‌های استاندارد شامل موارد زیر هستند:

• VCC: منبع تغذیه 3.3 ولت (یا 5 ولت در برخی مدل‌ها)
• GND: زمین
• SCL/SCK: خط کلاک سریال
• SDA/MOSI: خط داده سریال
• CS: انتخاب تراشه (Chip Select)
• DC: انتخاب داده/دستور
• RST: ریست (در برخی مدل‌ها اختیاری)

پرسش‌های متداول (FAQ)

1. آیا این ماژول از رابط I2C پشتیبانی می‌کند؟
   بله، برخی مدل‌های این ماژول علاوه بر SPI، از رابط I2C نیز پشتیبانی می‌کنند. برای اطمینان، باید مشخصات مدل خاص (مانند کنترلر SSD1306 یا SH1106) را بررسی کنید. در صورت استفاده از I2C،دو خط داده (SDA و SCL) به علاوه تغذیه مورد نیاز است.

2. چگونه می‌توان مصرف انرژی این نمایشگر را بهینه کرد؟
   برای کاهش مصرف انرژی، تعداد پیکسل‌های روشن را به حداقل برسانید، زیرا هر پیکسل روشن مستقیماً به مصرف جریان اضافه می‌کند. همچنین، استفاده از حالت‌های کم‌مصرف در برنامه‌نویسی و کاهش فرکانس به‌روزرسانی نمایشگر می‌تواند به صرفه‌جویی در انرژی کمک کند.

3. آیا این نمایشگر با Raspberry Pi سازگار است؟
   بله، این ماژول با Raspberry Pi سازگار است. می‌توانید از کتابخانه‌های Python مانند PIL یا Adafruit_SSD1306 برای کنترل نمایشگر استفاده کنید. برای اتصال، باید SPI یا I2C را در Raspberry Pi فعال کنید (با استفاده از raspi-config) و پین‌های مربوطه را متصل کنید.

خرید از فروشگاه معتبر

برای خرید ماژول OLED 1.3 اینچ SPI W با کیفیت بالا و پشتیبانی فنی، پیشنهاد می‌کنیم از وب‌سایت E366.ir بازدید کنید. این فروشگاه مجموعه‌ای گسترده از قطعات الکترونیکی با قیمت مناسب و خدمات پس از فروش ارائه می‌دهد. همین حالا به E366.ir سر بزنید و پروژه‌های خود را با بهترین ابزارها ارتقا دهید!
