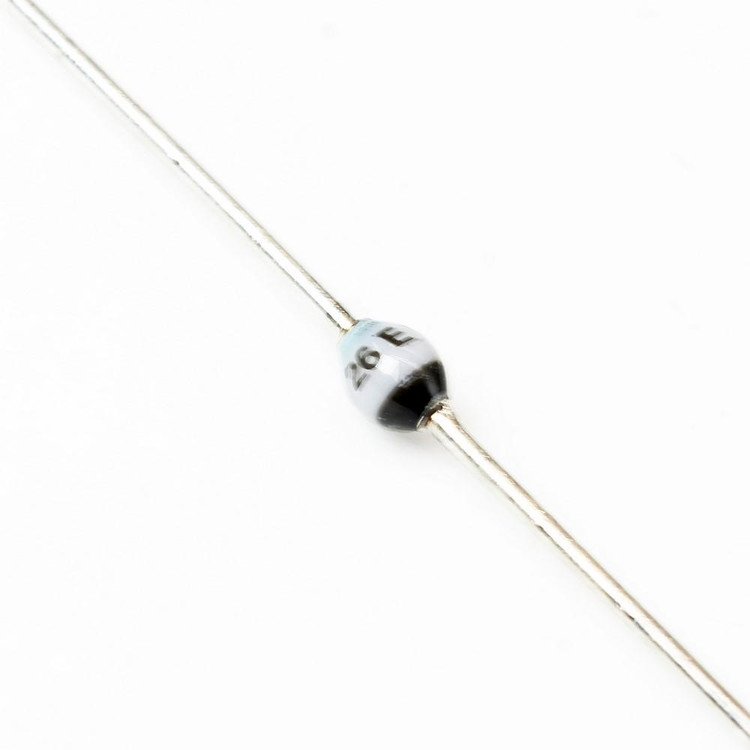

فست دیود BYV26E
BYV26E
توضیحات
نام قطعه: BYV26E
نام کارخانهای: BYV26E
جریان 1 آمپر
زمان پاسخگویی 75 نانو ثانیه
ولتاژ معکوس 1 کیلو ولت
ولتاژ مستقیم 2.5 ولت
نوع پیکربندی Fast Single
نوع Fast Recovery Rectifiers
نوع نصب روی برد Through Hole
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی +175 درجه سانتیگراد
تعداد در بسته: 5000 عدد
برند: Vishay

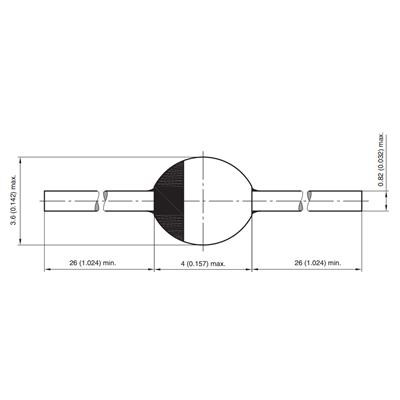

پکیج: SOD-57
بستهبندی: Tape & Box
عنوان گروه: Diodes - General Purpose, Power, Switching
توضیحات: دیود فست 75 نانو ثانیه 1 آمپر 1000 ولت Ultra-Fast Avalanche Sinterglass Diode ; 1000V , 1A , 75ns (Axial Lead)
Forward Current (If) 1 A
Recovery Time 75 ns
Reverse Voltage (Vrrm) 1 kV
Forward Voltage (Vf) 2.5 V
Configuration Fast Single
Type Fast Recovery Rectifiers
Mounting Style Through Hole
Minimum Operating Temperature -55 C°
Maximum Operating Temperature +175 C°
Brand Vishay
Package SOD-57
نقد و بررسی
دیود BYV26E یک دیود فوق سریع (Ultra-Fast Avalanche Sinterglass Diode) با عملکرد بالا است که توسط شرکتهای معتبری مانند Vishay Semiconductors و NXP Semiconductors طراحی و تولید شده است. این دیود به دلیل ویژگیهای برجستهاش، از جمله زمان بازیابی معکوس سریع، پایداری بالا و ساختار مقاوم، در کاربردهای صنعتی و الکترونیکی پیشرفته بسیار مورد توجه قرار گرفته است. در ادامه، به بررسی مشخصات فنی، کاربردها و مزایای این محصول میپردازیم.
مشخصات فنی دیود BYV26E
-
ولتاژ معکوس مکرر (VRRM): 1000 ولت
-
جریان متوسط اصلاحشده (Io): 1 آمپر
-
ولتاژ مستقیم (Vf): حداکثر 2.5 ولت در 1 آمپر
-
زمان بازیابی معکوس (trr): 75 نانوثانیه
-
جریان نشتی معکوس (Ir): حداکثر 5 میکروآمپر در 1000 ولت
-
دمای کاری: -55 تا +175 درجه سانتیگراد
-
پکیج: SOD-57 (محوری) یا DO-41 (بستهبندی استاندارد برای نصب از طریق سوراخ)
-
ویژگیهای خاص:
-
ساختار شیشهای مقاوم با تکنولوژی Sinterglass
-
پایداری عالی در برابر شوکهای حرارتی و الکتریکی
-
قابلیت جذب انرژی avalanche تضمینشده
-
مناسب برای کاربردهای با فرکانس بالا
-
این مشخصات، BYV26E را به گزینهای ایدهآل برای مدارهایی که نیاز به سرعت بالا و تحمل ولتاژهای زیاد دارند تبدیل کرده است.
کاربردهای دیود BYV26E
دیود BYV26E به دلیل ویژگیهای منحصربهفرد خود در طیف گستردهای از کاربردها مورد استفاده قرار میگیرد:
-
منابع تغذیه سوئیچینگ (SMPS): عملکرد سریع این دیود، آن را برای استفاده در مدارهای منبع تغذیه سوئیچینگ که نیاز به راندمان بالا و تلفات کم دارند، مناسب میسازد.
-
مبدلهای فرکانس بالا (High-Frequency Inverters): با زمان بازیابی معکوس 75 نانوثانیه، این دیود در اینورترهای با فرکانس بالا عملکردی بینقص ارائه میدهد.
-
سیستمهای خودروسازی و صنعتی: پایداری حرارتی و الکتریکی بالای BYV26E آن را برای استفاده در محیطهای سخت صنعتی و خودروسازی مناسب میکند.
-
مدارهای حفاظتی: این دیود به دلیل قابلیت جذب انرژی avalanche، در مدارهای حفاظتی در برابر ولتاژهای گذرا و اسپایکهای الکتریکی بسیار کارآمد است.
مزایای دیود BYV26E
-
سرعت بالا: زمان بازیابی معکوس 75 نانوثانیه، این دیود را برای کاربردهای سوئیچینگ سریع ایدهآل میکند.
-
پایداری و دوام: ساختار شیشهای مقاوم (Sinterglass) و پکیج SOD-57، مقاومت بالایی در برابر تنشهای حرارتی و مکانیکی فراهم میکند.
-
راندمان انرژی: تلفات سوئیچینگ پایین، این دیود را برای کاربردهای حساس به مصرف انرژی مناسب میسازد.
-
انعطافپذیری نصب: طراحی محوری و سازگاری با استاندارد MIL-STD-750 امکان نصب آسان در انواع بردها را فراهم میکند.
پرسشهای متداول (FAQ)
1. دیود BYV26E برای چه نوع کاربردهایی مناسب است؟
دیود BYV26E به دلیل سرعت بالای سوئیچینگ و تحمل ولتاژ بالا (1000 ولت)، برای منابع تغذیه سوئیچینگ، اینورترهای فرکانس بالا، مدارهای حفاظتی و سیستمهای صنعتی و خودروسازی مناسب است.
2. تفاوت دیود BYV26E با سایر مدلهای سری BYV26 چیست؟
سری BYV26 شامل مدلهای A تا E است که تفاوت اصلی آنها در ولتاژ معکوس مکرر (VRRM) و ولتاژ شکست avalanche است. مدل BYV26E با ولتاژ 1000 ولت، بالاترین تحمل ولتاژ را در این سری ارائه میدهد.
3. آیا دیود BYV26E برای محیطهای با دمای بالا مناسب است؟
بله، این دیود با دمای کاری بین -55 تا +175 درجه سانتیگراد طراحی شده است و به دلیل ساختار شیشهای مقاوم، در شرایط دمایی سخت عملکرد پایداری دارد.
خرید دیود BYV26E
برای تهیه دیود BYV26E با کیفیت بالا و قیمت مناسب، پیشنهاد میکنیم به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعهای گسترده از قطعات الکترونیکی با تضمین اصالت کالا و پشتیبانی فنی ارائه میدهد. با خرید از E366.ir، میتوانید از خدمات سریع و مطمئن بهرهمند شوید.
