دستهبندی : الکترومکانیکی Electromechanical

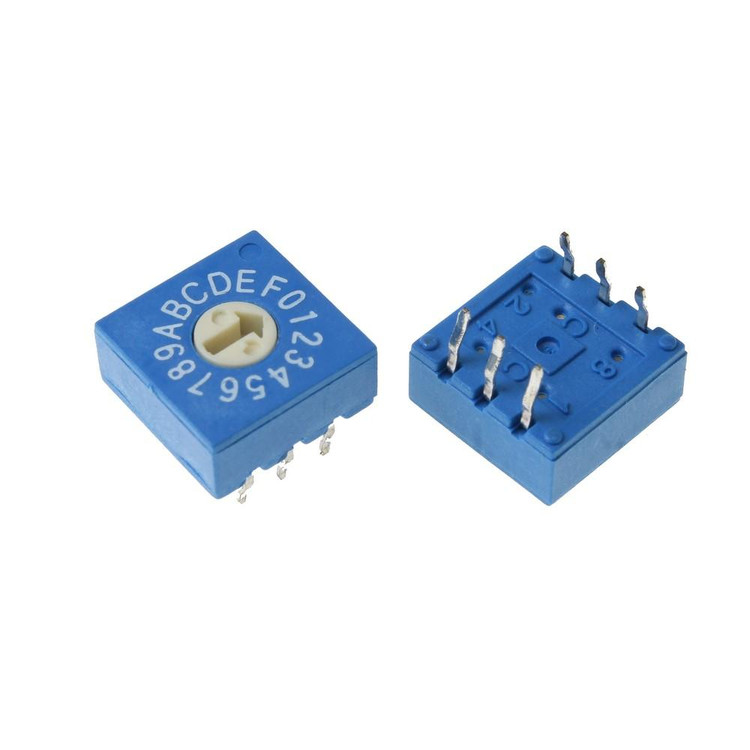

سوییچ HEX ROTARY SWITCH 0 F 10 10
HEX ROTARY SWITCH 0 F 10 10
ندارد - کالای اصل 🏅
موجود در انبار E366 فروشگاه تخصصی قطعات الکترونیک و برق
ارسال از امروز
53,251 تومان
مشاهده محصول در سبد خرید
سوئیچ روتاری هگزادسیمال 0-F (16 حالته) یک قطعه دقیق و چندمنظوره است که برای کاربردهایی طراحی شده که نیاز به انتخاب ورودی قابل اعتماد و دقیق در مدارهای الکترونیکی دارند. این سوئیچ روتاری دارای 16 حالت مجزا است که هر کدام به یک مقدار هگزادسیمال از 0 تا F اختصاص دارد و برای سیستم‌های کنترل صنعتی، پروژه‌های مبتنی بر میکروکنترلر و دستگاه‌های الکترونیکی پیشرفته مانند سیستم‌های هشدار، اتوماسیون و کاربردهای محاسباتی تعبیه‌شده، گزینه‌ای ایده‌آل محسوب می‌شود.
ویژگی‌های کلیدی
- 16 حالت هگزادسیمال: امکان انتخاب دقیق 16 حالت (0-9، A-F) با خروجی 4 بیتی کدگذاری‌شده هگزادسیمال برای ادغام آسان با میکروکنترلرها و سیستم‌های دیجیتال.
- ساختار مقاوم: ساخته‌شده با مواد باکیفیت، شامل کنتاکت‌های روکش طلا یا نقره، که مقاومت تماسی پایین (معمولاً ≤100mΩ) و دوام طولانی‌مدت را تضمین می‌کند.
- طراحی فشرده: با ابعاد مربعی 10×10 میلی‌متر و ارتفاع کم (4.6 تا 6.8 میلی‌متر)، برای نصب روی PCB در کاربردهای با فضای محدود مناسب است.
- گزینه‌های نصب متنوع: در دسترس در مدل‌های نصب سوراخ‌دار، سطحی یا زاویه‌دار، سازگار با گام استاندارد 2.54 میلی‌متری (0.1 اینچ) برای ادغام آسان در بردهای مدار یا سوکت‌های DIP.
- قابلیت اطمینان الکتریکی بالا: مناسب برای کاربردهای کم‌مصرف، با توان نامی 100 میلی‌آمپر در 5 ولت DC (سوئیچینگ) و تا 150 میلی‌آمپر در 50 ولت DC (غیرسوئیچینگ)، با مقاومت دی‌الکتریک 250 ولت AC به مدت یک دقیقه.
- چرخش قابل تنظیم: دارای گزینه‌های توقف قابل تنظیم یا چرخش مداوم، با زاویه نمایه‌سازی 22.5 درجه برای بازخورد لمسی دقیق.
- محدوده دمایی گسترده: عملکرد قابل اعتماد در دمای -25 تا +70 درجه سانتی‌گراد، مناسب برای شرایط محیطی مختلف.
کاربردها
- سیستم‌های کنترل صنعتی: برای تنظیم آدرس دستگاه یا حالت‌های عملیاتی در PLCها و تجهیزات اتوماسیون.
- رابط‌های میکروکنترلر: ایده‌آل برای برنامه‌ریزی و پیکربندی در پروژه‌های آردوینو، رزبری‌پای یا سایر سیستم‌های تعبیه‌شده.
- الکترونیک مصرفی: استفاده در دستگاه‌هایی مانند سیستم‌های هشدار، تجهیزات صوتی و اتوماسیون خانگی برای انتخاب ورودی کاربر.
- الکترونیک خودرو: مناسب برای تنظیم پارامترهای ECU، مانند کنترل بوست یا کشش در خودروهای عملکردی.
مشخصات فنی
- تعداد حالات: 16 (هگزادسیمال، 0-F)
- کد خروجی: کد هگزادسیمال باینری (BCD یا خروجی واقعی، بسته به مدل)
- ظرفیت کنتاکت: 100 میلی‌آمپر در 5 ولت DC (سوئیچینگ)، 150 میلی‌آمپر در 50 ولت DC (غیرسوئیچینگ)
- مقاومت تماسی: ≤100mΩ
- مقاومت عایقی: ≥100MΩ در 250 ولت AC
- مقاومت دی‌الکتریک: 250 ولت AC به مدت یک دقیقه
- عمر مکانیکی: ≥10,000 چرخه
- دمای عملیاتی: -25 تا +70 درجه سانتی‌گراد
- نوع نصب: PCB (سوراخ‌دار، سطحی یا زاویه‌دار)
- ابعاد: 10×10 میلی‌متر، ارتفاع 4.6 تا 6.8 میلی‌متر (بسته به مدل)
- نوع شفت: شیار پیچ‌گوشتی یا دستگیره کلت برای تنظیم آسان
مزایا
- سهولت استفاده: طراحی شیار پیچ‌گوشتی یا دستگیره امکان تنظیم سریع و دقیق را بدون نیاز به ابزارهای تخصصی فراهم می‌کند.
- سازگاری بالا: با سوکت‌های استاندارد DIP سازگار است و از پیکربندی‌های منطقی فعال-بالا و فعال-پایین پشتیبانی می‌کند.
- دوام: کنتاکت‌های روکش طلا یا نقره مقاومت پایین و عملکرد قابل اعتماد را در هزاران چرخه تضمین می‌کنند.
- انعطاف‌پذیری: توقف‌های چرخشی قابل تنظیم امکان شخصی‌سازی برای نیازهای خاص برنامه را فراهم می‌کند، از 2 تا 16 حالت.
سوالات متداول (FAQs)
1. تفاوت سوئیچ روتاری هگزادسیمال با سوئیچ روتاری معمولی چیست؟
سوئیچ روتاری هگزادسیمال، مانند مدل 0-F 16 حالته، یک خروجی 4 بیتی کدگذاری‌شده هگزادسیمال (0-9، A-F) ارائه می‌دهد که برای سیستم‌های دیجیتال نیازمند ورودی داده دقیق ایده‌آل است. سوئیچ‌های روتاری معمولی معمولاً خروجی‌های ساده‌تری دارند و برای کاربردهای آنالوگ یا انتخاب چندحالته استفاده می‌شوند.
2. آیا این سوئیچ برای پروژه‌های آردوینو مناسب است؟
بله، این سوئیچ به دلیل سازگاری با میکروکنترلرها، خروجی کد هگزادسیمال و نصب آسان روی PCB یا بردبورد، گزینه‌ای عالی برای پروژه‌های آردوینو و سایر پلتفرم‌های مشابه است.
3. چگونه می‌توان عمر سوئیچ روتاری را افزایش داد؟
برای افزایش عمر سوئیچ، از تنظیم آن با فشار ملایم و ابزار مناسب (مانند پیچ‌گوشتی کوچک) استفاده کنید و از قرار گرفتن در معرض رطوبت یا گردوغبار بیش از حد جلوگیری کنید.
خرید سوئیچ روتاری هگزادسیمال
برای خرید سوئیچ روتاری هگزادسیمال 0-F (16 حالته) با کیفیت بالا و قیمت مناسب، به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با ضمانت اصالت کالا ارائه می‌دهد و گزینه‌ای قابل اعتماد برای تأمین نیازهای پروژه‌های شما است.
