دستهبندی: نیمه هادی ها Semiconductors
نوع ترانزیستور: NPN
پکیج: TO-3
ولتاژ کلکتور-امیتر (V_CEO): 60 Vdc
جریان کلکتور مداوم (I_C): 15 Adc

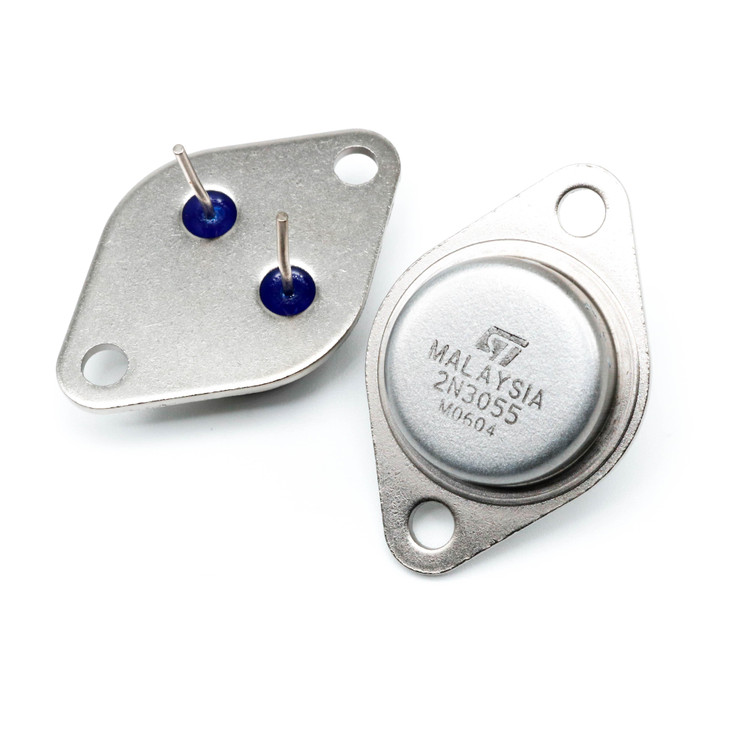

ترانزیستور قابلمه ای 2N3055 نوع NPN پکیج TO-3
2N3055
برند:STMicroelectronics
ندارد - کالای مشابه اصل ©️
مشخصات
نوع ترانزیستور
NPN
پکیج
TO-3
ولتاژ کلکتور-امیتر (V_CEO)
60 Vdc
جریان کلکتور مداوم (I_C)
15 Adc
برند
STMicroelectronics
توان اتلاف (P_C)
115 W (در T_C=25°C)
فرکانس انتقال (f_T)
2.5 MHz
بهره جریان (h_FE)
20-70 (در I_C=4 A)

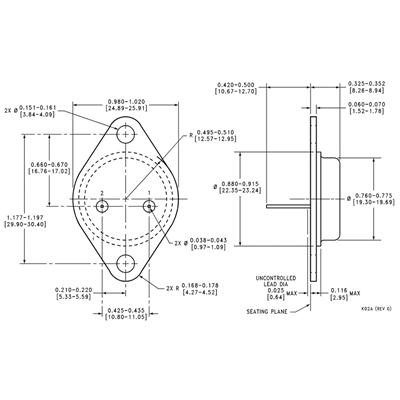

پینآوت
بیس (پین 1)، امیتر (پین 2)، کلکتور (بدنه)
توضیحات
نام قطعه: 2N3055
نام کارخانهای: 2N3055
تعداد کانال 1 کانال
منفی یا مثبت NPN قطب
ولتاژ کلکتور-امیتر 60 ولت
جریان کلکتور 15 آمپر
فرکانس 3 مگا هرتز
اتلاف قدرت 115 وات
نوع نصب روی برد Through Hole
حداقل دمای عملیاتی -65 درجه سانتیگراد
حداکثر دمای عملیاتی 200 درجه سانتیگراد
تعداد در بسته: 100 عدد
برند: STMicroelectronics
پکیج: TO-3
نوع قطعه: کپی
بستهبندی: Box
عنوان گروه: Bipolar Transistors - BJT
دیتاشیت: 2N3055
توضیحات: NPN-NF 60V,15A,115W,2.5MHz Silicon Npn Epitaxial Base Transistor ; Nf/S-L, 60V, 15A, 115W, 2.5MHz
Number of Channels 1 Channel
Polarity NPN Type
Collector Emitter Voltage (VCEO) 60 V
DC Collector Current 15 A
Gain Bandwidth Product (fT) 3 MHz
Power Dissipation 115 W
Mounting Style Through Hole
Minimum Operating Temperature -65 C°
Maximum Operating Temperature 200 C°
Brand STMicroelectronics
Package TO-3
نقد و بررسی
ترانزیستور 2N3055: راهنمای جامع مشخصات فنی، کاربردها و خرید
ترانزیستور 2N3055 یکی از شناختهشدهترین و پرکاربردترین ترانزیستورهای قدرت NPN در دنیای الکترونیک است. اگر به دنبال اطلاعات دقیق در مورد مشخصات ترانزیستور 2N3055، دیتاشیت 2N3055 یا کاربردهای ترانزیستور 2N3055 هستید، این مقاله برای شما تهیه شده است. این قطعه الکترونیکی که اغلب با نام ترانزیستور قابلمه ای 2N3055 شناخته میشود، به دلیل قابلیتهای بالا در مدیریت جریان و ولتاژ، در پروژههای متنوعی مورد استفاده قرار میگیرد. در ادامه، به بررسی جزئیات فنی، مزایا و نکات خرید ترانزیستور 2N3055 میپردازیم.
مشخصات فنی ترانزیستور 2N3055
ترانزیستور 2N3055 یک ترانزیستور BJT نوع NPN است که برای کاربردهای عمومی طراحی شده. بر اساس دیتاشیت 2N3055 از تولیدکنندگان معتبر مانند ON Semiconductor، مشخصات کلیدی آن به شرح زیر است:
| مشخصه | مقدار | توضیحات |
|---|---|---|
| نوع پلاریته | NPN | - |
| ولتاژ کلکتور-امیتر (V_CEO) | 60 Vdc | حداکثر ولتاژ پایدار |
| ولتاژ کلکتور-بیس (V_CB) | 100 Vdc | - |
| جریان کلکتور مداوم (I_C) | 15 Adc | حداکثر جریان |
| توان اتلافی (P_D) | 115 W (در T_C=25°C) | با هیتسینک مناسب |
| بهره جریان DC (h_FE) | 20-70 (در I_C=4 A) | - |
| دمای عملیاتی | -65 تا +200 °C | محدوده کاری |
| پکیج | TO-3 (قابلمهای) | فلزی برای اتلاف حرارت بهتر |
این مشخصات ترانزیستور 2N3055 را به گزینهای ایدهآل برای مدارهای قدرت تبدیل کرده است. برای دسترسی به جزئیات بیشتر، همیشه دیتاشیت 2N3055 را از منابع معتبر دانلود کنید.
کاربردهای ترانزیستور 2N3055
کاربردهای ترانزیستور 2N3055 بسیار گسترده است و این قطعه در پروژههای الکترونیکی حرفهای و hobbyist استفاده میشود. برخی از رایجترین موارد عبارتند از:
- تقویتکنندههای صوتی (آمپلیفایر): به عنوان مرحله خروجی در مدارهای push-pull برای افزایش قدرت سیگنالهای صوتی.
- منابع تغذیه: در رگولاتورهای خطی و سوئیچینگ برای کنترل جریان بالا.
- مدارهای سوئیچینگ: برای کنترل بارهای سنگین مانند موتورها یا لامپها.
- تقویتکنندههای عمومی: در پروژههای RF یا خطی که نیاز به جریان بالا دارند.
- افزاینده ولتاژ (Boost Converter): در مدارهای ساده برای افزایش ولتاژ ورودی.
اگر به دنبال معادل ترانزیستور 2N3055 هستید، گزینههایی مانند TIP3055 (با پکیج پلاستیکی) یا MJ2955 (جفت PNP) میتوانند جایگزین مناسبی باشند، اما همیشه مشخصات را مقایسه کنید.
مزایای استفاده از ترانزیستور 2N3055
- قابلیت اتلاف حرارت بالا: پکیج TO-3 اجازه نصب هیتسینک را میدهد و از گرم شدن بیش از حد جلوگیری میکند.
- دوام و پایداری: تحمل دمای بالا و جریان مداوم 15 آمپر، آن را برای محیطهای صنعتی مناسب میسازد.
- دسترسی آسان: به عنوان یکی از قدیمیترین ترانزیستورهای قدرت (معرفی در دهه 1960)، در بازار به راحتی یافت میشود.
- هزینه مناسب: بدون نیاز به اشاره به جزئیات، این قطعه گزینه اقتصادی برای پروژههای قدرت است.
برای خرید ترانزیستور 2N3055 اورجینال و با کیفیت، سایت e366.ir را به عنوان منبع معتبر پیشنهاد میدهیم. این سایت گزینههای متنوعی برای تهیه این قطعه ارائه میکند و میتواند نیازهای شما را در پروژههای الکترونیکی برآورده سازد.
FAQ: سوالات متداول در مورد ترانزیستور 2N3055
1. ترانزیستور 2N3055 چیست؟
ترانزیستور 2N3055 یک ترانزیستور قدرت NPN سیلیکونی است که برای کاربردهای عمومی مانند تقویت و سوئیچینگ طراحی شده. آن با پکیج TO-3 شناخته میشود و تحمل جریان 15 آمپر دارد.
2. کاربردهای ترانزیستور 2N3055 چیست؟
این ترانزیستور در تقویتکنندههای صوتی، منابع تغذیه، مدارهای سوئیچینگ و پروژههای قدرت استفاده میشود. همچنین در مدارهای افزاینده ولتاژ و کنترل بارهای سنگین کاربرد دارد.
3. معادل ترانزیستور 2N3055 چیست؟
معادلهای رایج شامل TIP3055 (با پکیج متفاوت) و برای جفت PNP، MJ2955 است. همیشه دیتاشیت را برای تطابق مشخصات بررسی کنید
