دستهبندی : نیمه هادی ها Semiconductors

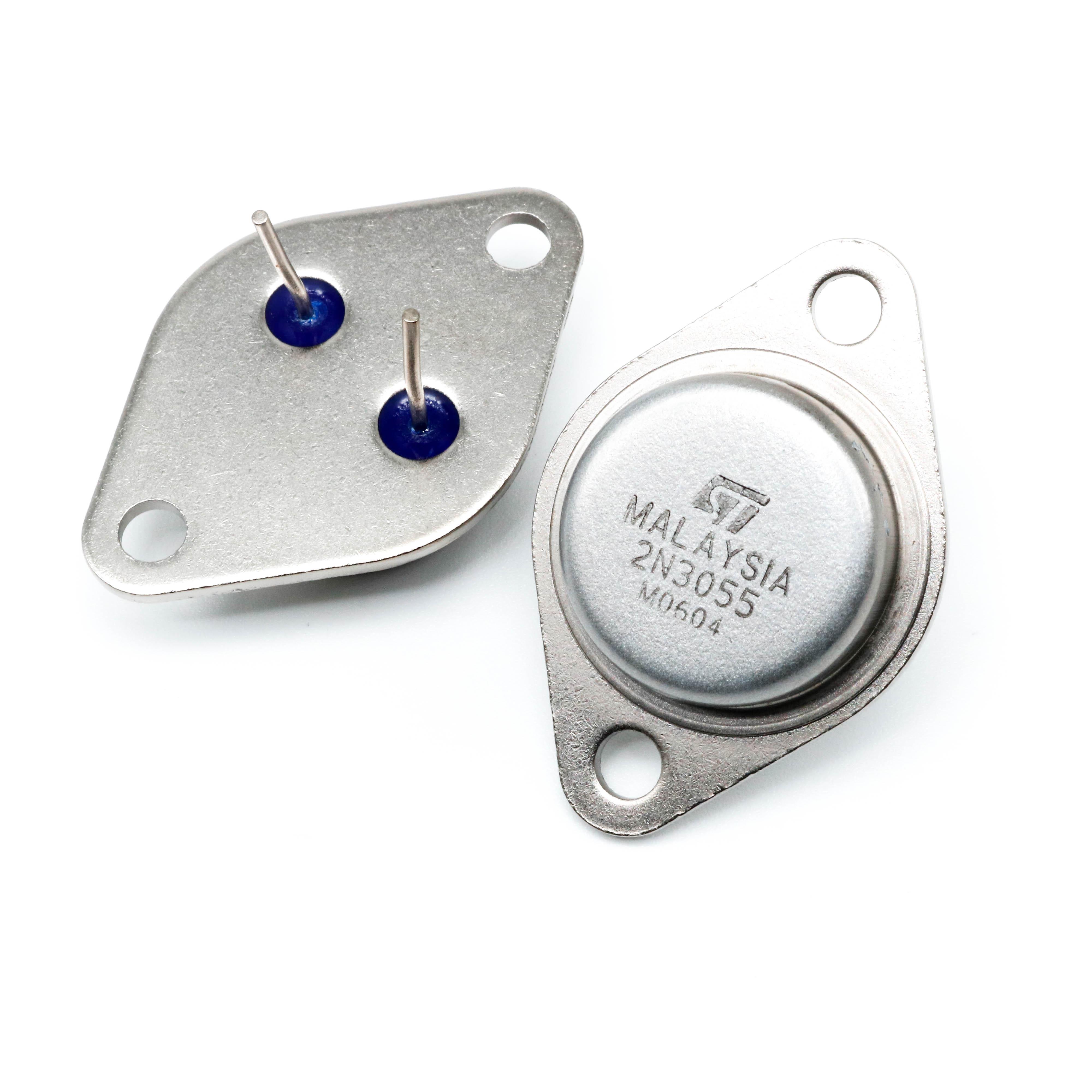

ترانزیستور 2N3055
2N3055
ندارد - کالای مشابه اصل ©️
موجود در انبار E366 فروشگاه تخصصی قطعات الکترونیک و برق
ارسال از امروز
33,887 تومان
مشاهده محصول در سبد خرید
در دنیای الکترونیک، ترانزیستورهای قدرت نقش کلیدی در مدیریت جریان‌های بالا و تقویت سیگنال‌ها ایفا می‌کنند. یکی از قدیمی‌ترین و محبوب‌ترین این قطعات، ترانزیستور 2N3055 است که از دهه ۱۹۶۰ میلادی توسط شرکت RCA معرفی شد و تا امروز به عنوان یک گزینه اقتصادی و قابل اعتماد در پروژه‌های متنوع استفاده می‌شود. این ترانزیستور NPN سیلیکونی، با فرآیند ساخت epitaxial base، برای کاربردهای عمومی سوئیچینگ و تقویت‌کننده طراحی شده و با ترانزیستور مکمل PNP آن یعنی MJ2955، جفت کاملی را تشکیل می‌دهد.
مشخصات فنی کلیدی
ترانزیستور 2N3055 در پکیج TO-3 (فلزی و هرمتیک سیل شده) عرضه می‌شود که قابلیت دفع حرارت عالی را فراهم می‌کند. بر اساس دیتاشیت‌های معتبر از تولیدکنندگانی مانند ON Semiconductor و STMicroelectronics، مشخصات اصلی آن به شرح زیر است:
| پارامتر | مقدار | توضیحات |
|---|---|---|
| ولتاژ کلکتور-بیس (VCBO) | ۱۰۰ ولت | حداکثر ولتاژ مجاز بین کلکتور و بیس (امیتر باز) |
| ولتاژ کلکتور-امیتر (VCEO) | ۶۰ ولت | حداکثر ولتاژ پایدار کلکتور-امیتر |
| جریان کلکتور مداوم (IC) | ۱۵ آمپر | مناسب برای بارهای متوسط تا بالا |
| توان تلفاتی (PD) | ۹۰-۱۱۷ وات | با هیت‌سینک نامحدود؛ در دمای ۲۵ درجه سلسیوس |
| بهره جریان DC (hFE) | ۲۰-۷۰ | در جریان ۴ آمپر؛ برای تقویت سیگنال |
| ولتاژ اشباع کلکتور-امیتر (VCE(sat)) | ۱.۱ ولت (حداکثر) | در جریان ۴ آمپر؛ کمترین افت ولتاژ در حالت روشن |
| فرکانس گذار (fT) | ۰.۸-۲.۵ مگاهرتز | عملکرد متوسط در فرکانس‌های صوتی و سوئیچینگ |
این مشخصات، 2N3055 را به گزینه‌ای ایده‌آل برای مدارهایی با توان متوسط تبدیل می‌کند، جایی که نیاز به کارایی حرارتی و پایداری بالا وجود دارد.
ویژگی‌های برجسته
- طراحی مقاوم: بدنه فلزی TO-3 با قابلیت تحمل حرارت بالا (تا ۲۰۰ درجه سلسیوس) و حفاظت در برابر رطوبت، آن را برای محیط‌های صنعتی مناسب می‌سازد.
- بهره خطی عالی: بهره hFE تقریباً خطی، عملکرد بهینه در تقویت‌کننده‌های صوتی و خطی را تضمین می‌کند.
- منطقه امن عملیاتی (SOA) گسترده: امکان عملیات ایمن در جریان‌ها و ولتاژهای بالا بدون آسیب.
- اقتصادی و در دسترس: یکی از ارزان‌ترین ترانزیستورهای قدرت بازار، با تولید انبوه توسط برندهایی مانند ON Semi، ST و Central Semiconductor.
کاربردها
2N3055 در پروژه‌های متنوع الکترونیکی به کار می‌رود و به عنوان یک ترانزیستور "همه‌کاره" شناخته می‌شود:
- تقویت‌کننده‌های صوتی (Audio Amplifiers): در مراحل خروجی آمپلی‌فایرهای با وفاداری بالا، برای مدیریت توان خروجی تا ۱۰۰ وات.
- منابع تغذیه (Power Supplies): به عنوان رگولاتور سری/شونت یا سوئیچ در مدارهای DC-DC و شارژرها.
- کنترل موتور (Motor Drivers): سوئیچینگ برای موتورهای DC با جریان بالا، مانند در رباتیک یا وسایل نقلیه الکتریکی کوچک.
- سوئیچینگ عمومی: در مدارهای رله، اینورترها و سیستم‌های صنعتی برای کنترل بارهای مقاومتی یا القایی.
- پروژه‌های DIY و آموزشی: به دلیل سادگی و قیمت پایین، گزینه محبوب در آزمایشگاه‌های الکترونیک و پروژه‌های هابی.
پین‌اوت (Pinout)
ترانزیستور 2N3055 دارای سه پایه اصلی است (از سمت چپ به راست، در پکیج TO-3):
- پایه ۱: بیس (Base) – ورودی کنترل سیگنال.
- پایه ۲: کلکتور (Collector) – خروجی جریان اصلی (متصل به بدنه فلزی).
- مرکز: امیتر (Emitter) – زمین یا خروجی مشترک.
هشدار: همیشه از هیت‌سینک مناسب استفاده کنید تا از گرمای بیش از حد جلوگیری شود. در مدارهای سوئیچینگ، از دیود محافظ برای جلوگیری از ولتاژ برگشتی استفاده نمایید.
سوالات متداول (FAQ)
۱. 2N3055 چیست و چه تفاوتی با MJ2955 دارد؟ 2N3055 یک ترانزیستور NPN قدرت است که برای سوئیچینگ و تقویت استفاده می‌شود. MJ2955 نسخه PNP مکمل آن است و با هم در مدارهای push-pull (مانند آمپلی‌فایرها) به کار می‌روند تا جریان‌های AC را مدیریت کنند.
۲. حداکثر توان 2N3055 چقدر است و چگونه محاسبه می‌شود؟ توان تلفاتی حداکثر ۹۰-۱۱۷ وات است، اما بستگی به هیت‌سینک و دمای محیط دارد. برای محاسبه، از منحنی derating در دیتاشیت استفاده کنید: PD = (TC - ۲۵) / RθJA، که TC دمای کیس و RθJA مقاومت حرارتی است.
۳. آیا 2N3055 برای فرکانس‌های بالا مناسب است؟ خیر، fT آن حدود ۲.۵ مگاهرتز است، بنابراین برای کاربردهای صوتی (تا ۲۰ کیلوهرتز) عالی است، اما در فرکانس‌های RF یا سوئیچینگ سریع (بالای ۱ مگاهرتز)، ترانزیستورهای مدرن‌تر مانند MOSFETها ترجیح داده می‌شوند.
برای خرید ترانزیستور 2N3055 اورجینال و با کیفیت بالا، سایت E366.ir را پیشنهاد می‌کنیم. این فروشگاه آنلاین قطعات الکترونیکی، تنوع خوبی از محصولات معتبر ارائه می‌دهد و با ارسال سریع و پشتیبانی فنی، گزینه‌ای مطمئن برای مهندسان و علاقه‌مندان است. همین حالا به E366.ir سر بزنید و پروژه‌تان را تکمیل کنید!
