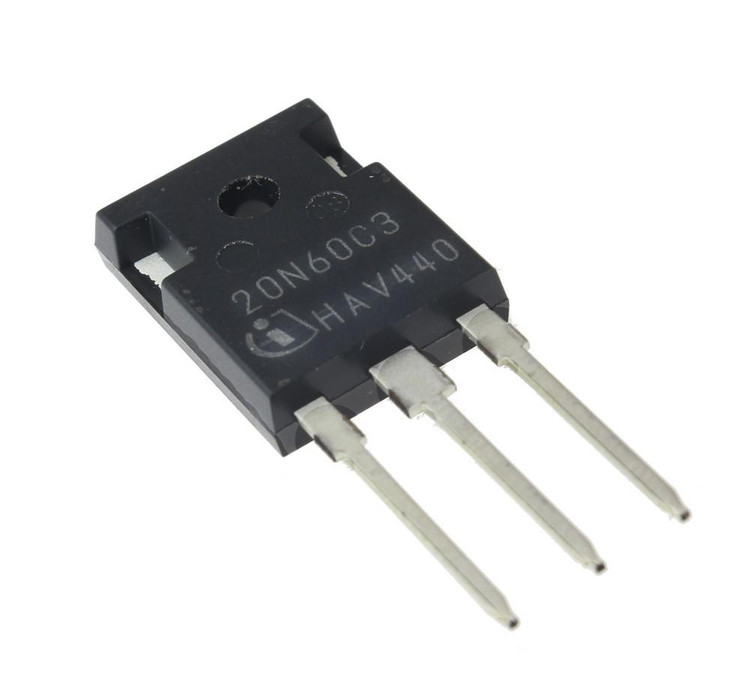

ماسفت SPW20N60C3
SPW20N60C3
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: SPW20N60C3
نام کارخانهای: SPW20N60C3
تعداد کانال 1 کانال
منفی یا مثبت N-Channel
ولتاژ 600 ولت
جریان 20.7 آمپر
مقاومت 190 میلی اهم
نوع نصب روی برد Through Hole
تعداد در بسته: 30 عدد
برند: Infineon Technologies

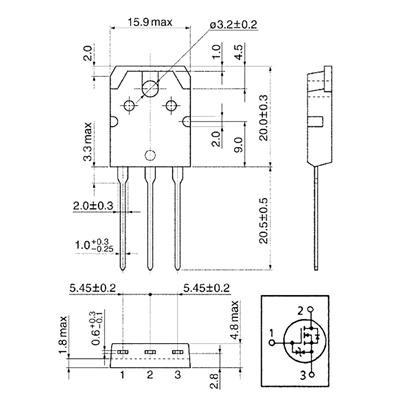

پکیج: TO-247AD (TO-3P)
بستهبندی: Tube
عنوان گروه: MOSFET
دیتاشیت: SPW20N60C3
توضیحات: N-MOS,650V,20.7A,208W,0.19 OHM N-Channel Cool MOS Power Transistor ; 650V, 20.7A, 208W, 0.19 OHM
Number of Channels 1 Channel
Polarity N-Channel
Voltage (ds) 600 V
Current (Id) 20.7 A
Resistance (Rds) 190 mΩ
Mounting Style Through Hole
Brand Infineon Technologies
Package TO-247AD (TO-3P)
نقد و بررسی
در دنیای الکترونیک قدرت، جایی که کارایی، قابلیت اطمینان و کارایی انرژی حرف اول را میزند، ترانزیستورهای MOSFET نقش کلیدی ایفا میکنند. SPW20N60C3، محصول نوآورانه شرکت Infineon Technologies از خانواده CoolMOS™ C3، یکی از برجستهترین گزینهها برای کاربردهای ولتاژ بالا است. این ترانزیستور N-Channel با فناوری انقلابی CoolMOS، طراحی شده تا چالشهای سنتی مانند تلفات سوئیچینگ بالا و مقاومت داخلی زیاد را به حداقل برساند. با تمرکز بر کاهش مصرف انرژی و افزایش عمر دستگاه، SPW20N60C3 ایدهآل برای مهندسان و طراحان سیستمهایی است که نیاز به عملکرد پایدار در شرایط سخت دارند.
مشخصات فنی کلیدی: عملکردی فراتر از استاندارد
SPW20N60C3 با مشخصات فنی برتر خود، استاندارد جدیدی در ترانزیستورهای قدرت تعریف میکند. این قطعه در پکیج TO-247-3 عرضه میشود که نصب و خنکسازی آن را آسان میسازد. جدول زیر خلاصهای از پارامترهای اصلی را بر اساس دیتاشیت رسمی Infineon ارائه میدهد:
| پارامتر | مقدار | توضیحات |
|---|---|---|
| ولتاژ درین-سورس (V_DS) | 600 V | مناسب برای کاربردهای ولتاژ بالا بدون ریسک شکست. |
| جریان درین مداوم (I_D) | 20.7 A | ظرفیت جریان بالا برای بارهای سنگین. |
| مقاومت درین-سورس روشن (R_DS(on)) | ≤ 0.19 Ω | مقاومت کم برای کاهش تلفات هدایتی و افزایش کارایی. |
| شارژ گیت کل (Q_g) | 87 nC | شارژ گیت پایین برای سوئیچینگ سریعتر و کاهش تلفات سوئیچینگ. |
| توان اتلاف (P_D) | 208 W | توان بالا با قابلیت مدیریت حرارتی عالی. |
| ولتاژ گیت-سورس (V_GS) | ±20 V | محدوده عملیاتی ایمن برای درایورهای استاندارد. |
| زمان خیز (t_r) | 5 ns | سرعت سوئیچینگ فوقالعاده برای فرکانسهای بالا. |
| ظرفیت خروجی (C_oss) | 78 pF | ظرفیت کم برای بهبود کارایی در حالت خاموش. |
این مشخصات، SPW20N60C3 را به گزینهای ایدهآل برای سیستمهایی تبدیل میکند که نیاز به تعادل بین ولتاژ بالا، جریان مناسب و تلفات کم دارند. فناوری CoolMOS C3 با ساختار superjunction، توزیع میدان الکتریکی را بهینه میکند و از شکست زودرس جلوگیری مینماید.
کاربردها: جایی که نوآوری ملاقات میکند
SPW20N60C3 در صنایع متنوعی از جمله انرژی تجدیدپذیر، خودروهای الکتریکی و اتوماسیون صنعتی، عملکردی استثنایی ارائه میدهد. برخی از کاربردهای کلیدی عبارتند از:
- اینورترها و مبدلهای DC-DC: در پنلهای خورشیدی و سیستمهای UPS، جایی که سوئیچینگ سریع و کارایی بالا ضروری است.
- منابع تغذیه سوئیچینگ (SMPS): برای سرورها و تجهیزات مخابراتی، با کاهش حرارت و افزایش چگالی توان.
- موتورهای سروو و درایوهای صنعتی: در رباتیک و ماشینآلات CNC، برای کنترل دقیق و قابل اعتماد.
- لامپهای LED و شارژرهای سریع: به عنوان سوئیچ قدرت در مدارهای کمتلفات.
با تست 100% avalanche و تغییرات کم لات-به-لات، این ترانزیستور تضمینکننده ثبات در تولید انبوه است. مهندسان میتوانند با ادغام SPW20N60C3 در طراحیهای خود، تا 30% کاهش در تلفات انرژی را تجربه کنند – عددی که بر اساس تستهای Infineon، تفاوت چشمگیری در هزینههای عملیاتی ایجاد میکند.
مزایای رقابتی: چرا SPW20N60C3 انتخاب اول است؟
در مقایسه با MOSFETهای معمولی، SPW20N60C3 با مقاومت R_DS(on) پایین (0.19 Ω) و شارژ گیت کم، تلفات سوئیچینگ را تا 50% کاهش میدهد. این ویژگیها نه تنها عمر دستگاه را افزایش میدهند، بلکه نیاز به هیتسینکهای بزرگتر را کم میکنند. علاوه بر این، فناوری enhancement mode آن، عملیات ایمن و قابل پیشبینی را تضمین میکند. برای طراحان، این یعنی طراحیهای فشردهتر، هزینههای کمتر و کارایی بالاتر – همه در یک پکیج مقاوم.
در نهایت، SPW20N60C3 نمادی از تعهد Infineon به نوآوری پایدار است. اگر به دنبال ارتقای سیستمهای قدرت خود هستید، این ترانزیستور نه تنها یک قطعه، بلکه یک شریک استراتژیک خواهد بود.
سوالات متداول (FAQ)
- SPW20N60C3 چه تفاوتی با MOSFETهای نسل قبلی دارد؟ این ترانزیستور با فناوری CoolMOS C3، مقاومت داخلی پایینتر (0.19 Ω) و شارژ گیت کمتر (87 nC) نسبت به نسلهای قبلی ارائه میدهد، که منجر به تلفات سوئیچینگ 30-50% کمتر و کارایی بالاتر در فرکانسهای بالا میشود.
- حداکثر توان و ولتاژ قابل تحمل SPW20N60C3 چقدر است؟ حداکثر ولتاژ درین-سورس 600 V و توان اتلاف 208 W است. این مشخصات آن را برای کاربردهای ولتاژ بالا مانند اینورترهای صنعتی مناسب میسازد، اما همیشه به دیتاشیت برای شرایط عملیاتی خاص مراجعه کنید.
- چگونه SPW20N60C3 را در مدار نصب و خنک کنیم؟ از پکیج TO-247-3 برای نصب آسان استفاده کنید و هیتسینک مناسب بر اساس جریان 20.7 A و محیط عملیاتی انتخاب نمایید. Infineon توصیه میکند از درایورهای گیت با ولتاژ ±20 V برای سوئیچینگ بهینه بهره ببرید.
برای خرید اصیل و با قیمت رقابتی SPW20N60C3، سایت E366.ir را پیشنهاد میکنیم. این فروشگاه معتبر، محصولات الکترونیکی با کیفیت بالا و خدمات پس از فروش عالی ارائه میدهد. همین حالا به E366.ir سر بزنید و سفارش دهید!
