ولتاژ کاری: 1.2ولت الی 3.6 ولت
حداکثر جریان: 200 میلی آمپر
ولتاژ رگوله شده دیباگر: 3.3 ولت

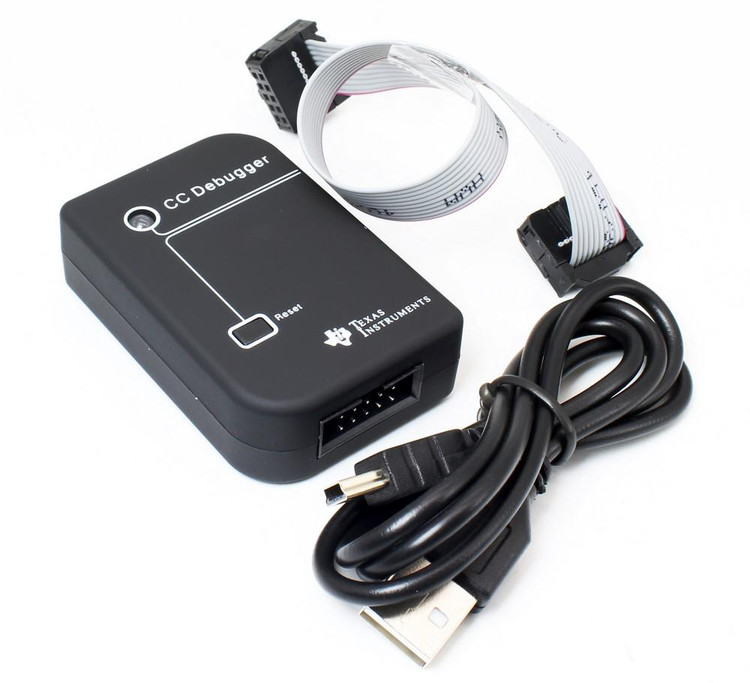

پروگرامر CC DEBUGGER
CC DEBUGGER
برند:Texas Instruments
ندارد - کالای مشابه اصل ©️
مشخصات
ولتاژ کاری
1.2ولت الی 3.6 ولت
حداکثر جریان
200 میلی آمپر
ولتاژ رگوله شده دیباگر
3.3 ولت
توضیحات
نام قطعه: CC-DEBUGGER
نام کارخانهای: CC-DEBUGGER
انواع رابطها SPI, USB
نوع Debugging and Programming
برند: Texas Instruments
پکیج: Programmer
نوع قطعه: کپی

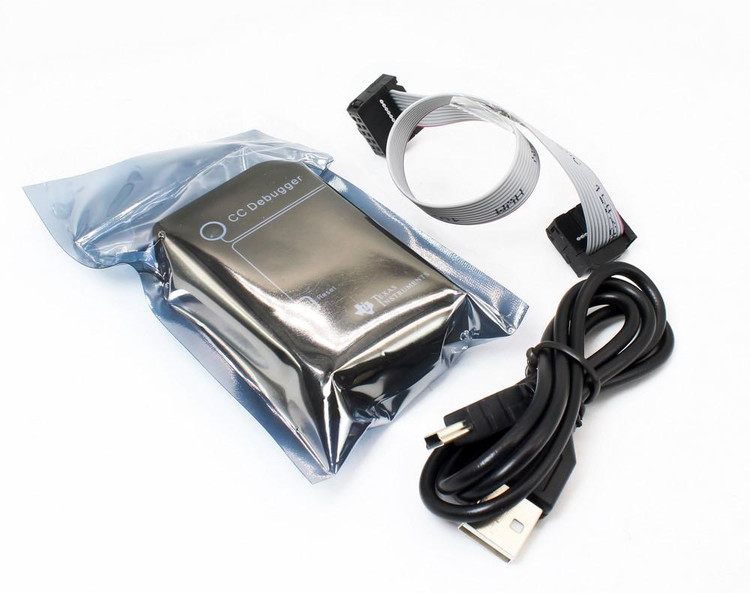

بستهبندی: Bag
عنوان گروه: Programmers/ Debuggers/ Jtag Tools
توضیحات: Program for RF Sys-on-Chips Other Hardware Debuggers Debugger & Program for RF Sys-on-Chips ;1.2V to 3.6V
Interface Type SPI, USB
Type Debugging and Programming
Brand Texas Instruments
Package Programmer
نقد و بررسی
CC-Debugger یک ابزار دیباگ و برنامهریزی پیشرفته طراحیشده توسط شرکت Texas Instruments (TI) است که بهطور خاص برای توسعه و عیبیابی سیستمهای RF (فرکانس رادیویی) مبتنی بر میکروکنترلرهای 8051 و سیستمهای System-on-Chip (SoC) سری CCxxxx، ترنسیورهای RF سری CCxxxx و دستگاههای CC85xx با پیکربندی PurePath Wireless توسعه یافته است. این ابزار قدرتمند امکان اتصال مستقیم به سختافزارهای هدف را از طریق رابط JTAG فراهم میکند و به توسعهدهندگان اجازه میدهد تا کدهای خود را بارگذاری، دیباگ و بهینهسازی کنند.
CC-Debugger بهعنوان یک رابط بین کامپیوتر میزبان (Host PC) و سختافزار هدف عمل میکند و با نرمافزارهای حرفهای مانند IAR Embedded Workbench (نسخه 7.51A یا بالاتر) و SmartRF Flash Programmer سازگار است. این ابزار با طراحی جمعوجور و قابلیت اتصال از طریق USB، گزینهای ایدهآل برای مهندسان و توسعهدهندگان در حوزههای اینترنت اشیا (IoT)، ارتباطات بیسیم و سیستمهای نهفته است.
ویژگیهای کلیدی
-
پشتیبانی گسترده از دستگاهها: پشتیبانی از میکروکنترلرهای 8051-based Low-Power RF SoCs، ترنسیورهای RF سری CCxxxx و دستگاههای CC85xx با قابلیت PurePath Wireless.
-
اتصال JTAG: امکان برنامهریزی فلش و دیباگ پیشرفته از طریق رابط JTAG.
-
سازگاری با نرمافزارهای حرفهای: یکپارچگی با ابزارهایی مانند SmartRF Flash Programmer و IAR Embedded Workbench برای دیباگ و برنامهریزی دقیق.
-

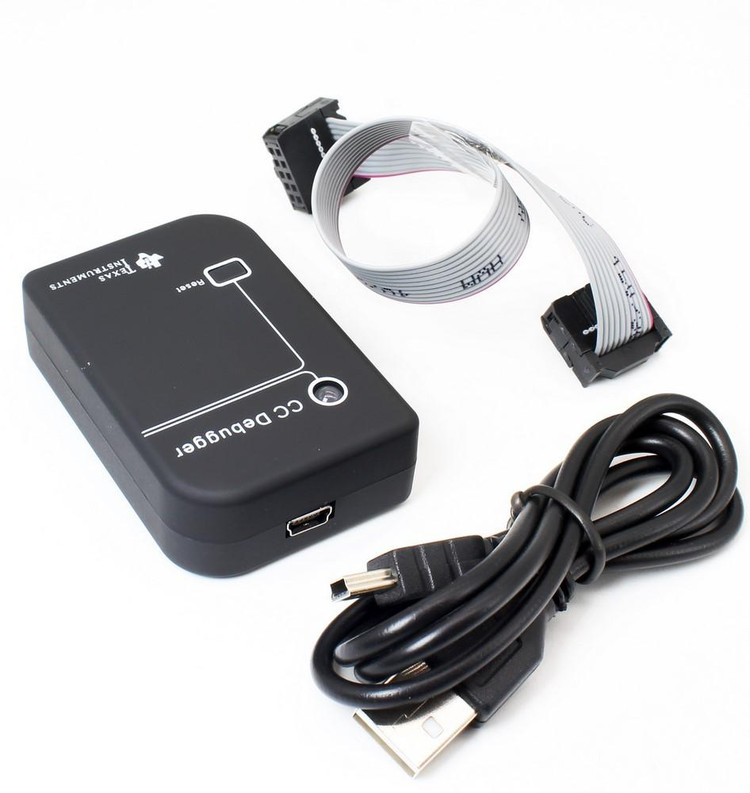

چراغهای وضعیت: دارای نشانگرهای LED (سبز و قرمز) برای نمایش وضعیت اتصال و عملیات دیباگ.
-
پشتیبانی از سیستمعامل ویندوز: درایورهای اختصاصی برای نصب آسان و عملکرد بهینه در محیط ویندوز.
-
طراحی کاربرپسند: ابعاد کوچک، اتصال USB و قابلیت حمل بالا برای استفاده در محیطهای مختلف.
-
پشتیبانی از فلش و RAM: قابلیت بارگذاری کد به حافظه فلش یا RAM دستگاههای هدف با استفاده از برنامهریز داخلی.
کاربردها
CC-Debugger در پروژههای مختلف توسعه سیستمهای بیسیم و نهفته کاربرد دارد، از جمله:
-
شبکههای Zigbee و IoT: برنامهریزی و دیباگ دستگاههایی مانند CC2531 برای ایجاد شبکههای Zigbee به MQTT.
-
سیستمهای صوتی بیسیم: توسعه سیستمهای صوتی با کیفیت بالا با استفاده از دستگاههای CC85xx و PurePath Wireless.
-
ارتباطات RF کممصرف: طراحی و عیبیابی سیستمهای ارتباطی بیسیم کممصرف برای کاربردهای صنعتی و خانگی.
-
پروتوتایپسازی و توسعه محصول: مناسب برای آزمایش و بهینهسازی کد در مراحل اولیه طراحی محصول.
مزایای استفاده
-
دقت و سرعت: دیباگ سریع و دقیق با کنترل کامل بر اجرای کد و دسترسی به حافظه دستگاه.
-
انعطافپذیری: پشتیبانی از طیف گستردهای از دستگاههای TI، که آن را به ابزاری همهکاره برای توسعهدهندگان تبدیل میکند.
-
هزینهبهینه: گزینهای مقرونبهصرفه در مقایسه با سایر دیباگرهای حرفهای با قابلیتهای مشابه.
-
پشتیبانی قوی: دسترسی به مستندات جامع و جامعه کاربری فعال از طریق وبسایت Texas Instruments.
نحوه استفاده
برای استفاده از CC-Debugger، مراحل زیر را دنبال کنید:
-
نصب درایور: درایور CC-Debugger را روی سیستم ویندوزی خود نصب کنید و از نصب صحیح آن اطمینان حاصل کنید (چراغ LED سبز نشاندهنده اتصال موفق است).
-
اتصال سختافزاری: CC-Debugger را از طریق کابل USB به کامپیوتر و از طریق کابل دانلودر به دستگاه هدف (مانند CC2531) متصل کنید.
-
پیکربندی نرمافزار: از نرمافزار SmartRF Flash Programmer برای بارگذاری فایلهای .hex یا از IAR Embedded Workbench برای دیباگ استفاده کنید.
-
بررسی وضعیت: اگر چراغ LED قرمز است، دکمه Reset روی CC-Debugger را فشار دهید تا به حالت سبز تغییر کند.
-
شروع دیباگ یا برنامهریزی: فایلهای موردنظر را انتخاب کرده و عملیات دیباگ یا فلش را آغاز کنید.
در صورت بروز مشکل در اتصال، به راهنمای کاربری CC-Debugger در وبسایت Texas Instruments مراجعه کنید یا مشکلات را با استفاده از ابزارهای عیبیابی بررسی کنید.
سوالات متداول (FAQ)
1. CC-Debugger با کدام دستگاهها سازگار است؟
CC-Debugger با تمامی دستگاههای RF System-on-Chip سری CCxxxx، ترنسیورهای RF سری CCxxxx و دستگاههای CC85xx با پیکربندی PurePath Wireless شرکت Texas Instruments سازگار است. برای اطلاعات دقیقتر، به datasheet محصول در وبسایت TI مراجعه کنید.
2. چرا چراغ CC-Debugger قرمز است و چگونه میتوان آن را برطرف کرد؟
چراغ قرمز نشاندهنده عدم اتصال صحیح یا مشکل در پیکربندی است. ابتدا درایور را بررسی کنید، سپس کابلها را چک کنید و دکمه Reset را فشار دهید. اگر مشکل حل نشد، به راهنمای عیبیابی در وبسایت TI مراجعه کنید.
3. آیا CC-Debugger روی سیستمعاملهای غیرویندوزی کار میکند؟
در حال حاضر، درایورهای رسمی CC-Debugger تنها برای سیستمعامل ویندوز ارائه شدهاند. برای سیستمعاملهای دیگر، ممکن است نیاز به ابزارهای جایگزین مانند cc-tool در لینوکس باشد.
خرید CC-Debugger
برای تهیه CC-Debugger با کیفیت تضمینشده و پشتیبانی مناسب، میتوانید به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعهای از ابزارهای توسعه و دیباگ را با قیمت مناسب و خدمات پس از فروش ارائه میدهد.
