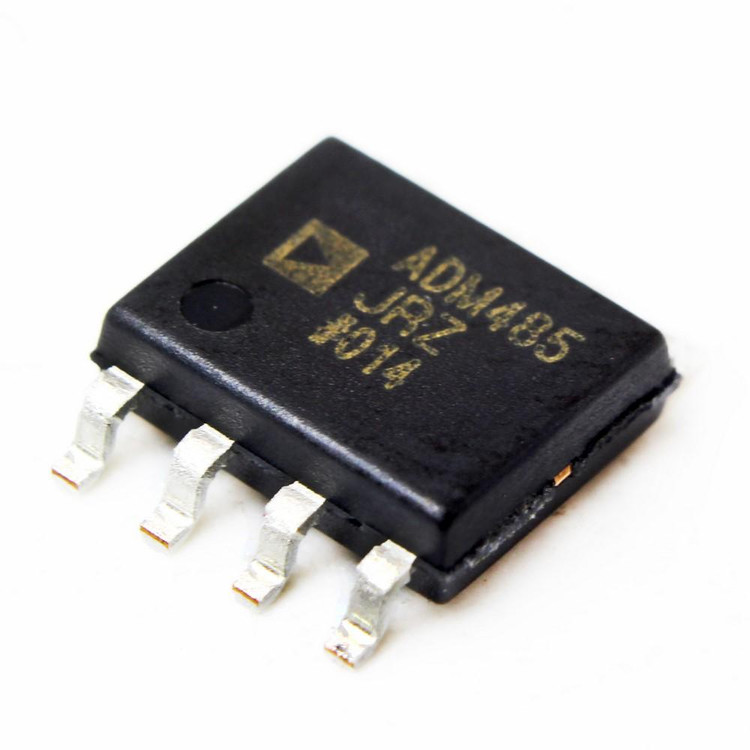

آی سی ADM485JRZ

در دنیای الکترونیک صنعتی و ارتباطات داده‌ای، جایی که سرعت، قابلیت اطمینان و کارایی انرژی حیاتی هستند، ADM485JRZ به عنوان یک راه‌حل برجسته از شرکت Analog Devices (ADI) ظاهر می‌شود. این قطعه، یک ترانسیور دیفرانسیل half-duplex EIA RS-485 است که برای ارتباطات دوطرفه با سرعت بالا روی خطوط انتقال چندنقطه‌ای (multipoint bus) طراحی شده است. با تمرکز بر مصرف پایین توان و عملکرد پایدار در محیط‌های خشن، ADM485JRZ گزینه‌ای ایده‌آل برای کاربردهایی مانند اتوماسیون صنعتی، شبکه‌های صنعتی، سیستم‌های HVAC، تجهیزات پزشکی و مخابرات است.

ویژگی‌های کلیدی

• سرعت انتقال بالا: تا ۵ مگابیت بر ثانیه (Mbps)، که امکان انتقال داده‌های حجیم در زمان واقعی را فراهم می‌کند.
• مصرف توان پایین: با ولتاژ کاری ۵ ولت (±۵%) و جریان متوسط کمتر از ۵ میلی‌آمپر، ایده‌آل برای طراحی‌های باتری‌محور یا کم‌مصرف.
• حفاظت پیشرفته: حفاظت در برابر ESD (تخلیه الکترواستاتیک) تا ±۹ کیلوولت، و محدوده common-mode وسیع (-۷ تا +۱۲ ولت) برای مقاومت در برابر نویزهای محیطی.
• پشتیبانی از تا ۳۲ نود: قابلیت اتصال چندین دستگاه روی یک باس بدون افت سیگنال.
• بسته‌بندی و دمای کاری: موجود در پکیج ۸-پین SOIC (RoHS-compliant)، با محدوده دمایی ۰ تا +۷۰ درجه سانتی‌گراد (نسخه تجاری)، مناسب برای محیط‌های استاندارد صنعتی.

مشخصات فنی اصلی (بر اساس دیتاشیت Analog Devices)

این مشخصات، ADM485JRZ را به یک قطعه قابل اعتماد تبدیل کرده که در مقایسه با رقبا، تعادل عالی بین سرعت و کارایی انرژی ارائه می‌دهد. برای مثال، در سیستم‌های SCADA یا PLC، این ترانسیور می‌تواند ارتباطات طولانی‌مدت و مقاوم در برابر تداخل را تضمین کند، بدون اینکه بار اضافی بر منبع تغذیه وارد شود.

کاربردهای عملی

• اتوماسیون صنعتی: اتصال سنسورها و عملگرها در کارخانه‌ها.
• شبکه‌های داده: پیاده‌سازی پروتکل‌های Modbus یا Profibus.
• تجهیزات مخابراتی: ماژول‌های بی‌سیم و روترهای صنعتی.
• سیستم‌های امنیتی: دوربین‌ها و آلارم‌های توزیع‌شده.

با بیش از ۳۰ سال سابقه تولید، Analog Devices تضمین می‌کند که ADM485JRZ با استانداردهای EIA/TIA-485A سازگار است و در تست‌های میدانی، نرخ خطای بسیار پایینی (کمتر از ۱۰^{-۹}) نشان داده است. اگر به دنبال یک ترانسیور RS-485 هستید که عملکرد حرفه‌ای را با سادگی ادغام ترکیب کند، ADM485JRZ انتخابی استراتژیک است.

سؤالات متداول (FAQs) در مورد ADM485JRZ

۱. ADM485JRZ دقیقاً چیست و چه تفاوتی با ترانسیورهای RS-232 دارد؟ ADM485JRZ یک ترانسیور دیفرانسیل RS-485 است که برای ارتباطات چندنقطه‌ای و مسافت‌های طولانی (تا ۱۲۰۰ متر) طراحی شده، در حالی که RS-232 برای ارتباطات نقطه‌به‌نقطه و مسافت‌های کوتاه مناسب است. RS-485 نویزپذیری کمتری دارد و تا ۳۲ دستگاه را پشتیبانی می‌کند.

۲. آیا ADM485JRZ برای محیط‌های صنعتی خشن مناسب است؟ بله، با محدوده common-mode وسیع (-۷ تا +۱۲ ولت) و حفاظت ESD بالا، این قطعه در برابر نویزهای الکتریکی و تداخلات الکترومغناطیسی مقاوم است. محدوده دمایی ۰ تا +۷۰ درجه سانتی‌گراد آن را برای کاربردهای صنعتی استاندارد ایده‌آل می‌کند، اما برای دماهای شدیدتر، نسخه‌های صنعتی مانند ADM1485 را بررسی کنید.

۳. چگونه می‌توان ADM485JRZ را در مدار راه‌اندازی کرد؟ برای راه‌اندازی، پین DE/RE را برای کنترل جهت (TX/RX) استفاده کنید، DI را به TTL CMOS وصل کنید، و خروجی‌های A/B را به خط باس دیفرانسیل متصل نمایید. یک مقاومت ترمینیشن ۱۲۰ اهم در انتهای باس اضافه کنید تا بازتاب سیگنال کاهش یابد. دیتاشیت Analog Devices راهنمای کاملی برای شماتیک ارائه می‌دهد.

پیشنهاد خرید

برای تهیه ADM485JRZ با قیمت رقابتی، موجودی مناسب و ارسال سریع در ایران، سایت E366.ir را بررسی کنید. این فروشگاه تخصصی قطعات الکترونیک، تضمین اصالت کالا و پشتیبانی فنی را ارائه می‌دهد – همین حالا به E366.ir سر بزنید و سفارش دهید!
