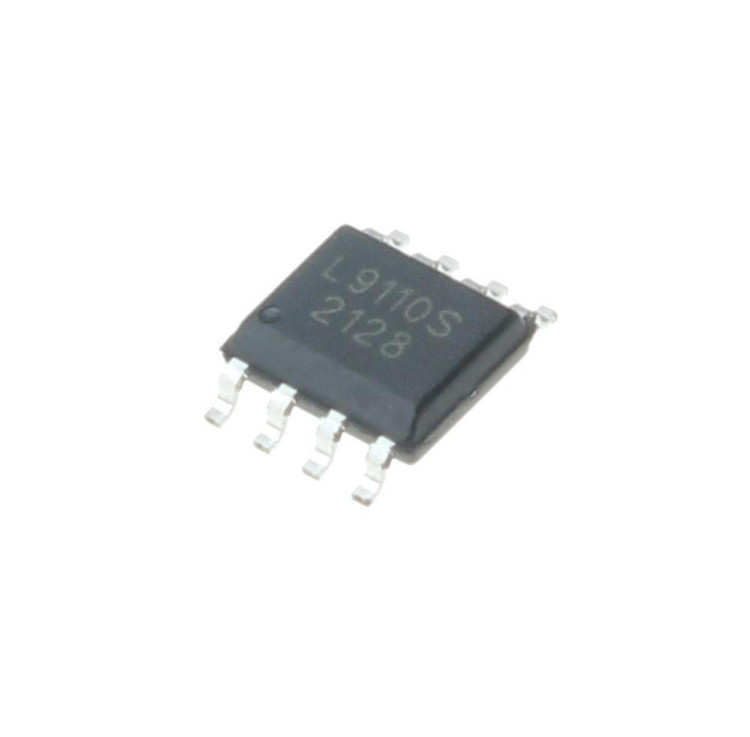

درایور موتور L9110S

ماژول درایور موتور L9110S یک راه‌حل کارآمد و قدرتمند برای کنترل موتورهای DC و استپر در پروژه‌های رباتیک، اتوماسیون و الکترونیک است. این ماژول با طراحی فشرده و عملکرد قابل اعتماد، گزینه‌ای ایده‌آل برای توسعه‌دهندگان و علاقه‌مندان به پروژه‌های DIY است که به دنبال راهکاری مقرون‌به‌صرفه و در عین حال حرفه‌ای برای کنترل موتورها هستند.

ویژگی‌های کلیدی L9110S

• کنترل دو کاناله: ماژول L9110S مجهز به دو تراشه درایور H-Bridge مستقل است که امکان کنترل همزمان دو موتور DC یا یک موتور استپر چهار سیمه دو فاز را فراهم می‌کند.

• ولتاژ کاری گسترده: این ماژول با ولتاژ ورودی 2.5 تا 12 ولت سازگار است و با میکروکنترلرهای 3.3 ولت و 5 ولت مانند آردوینو به راحتی کار می‌کند.

• جریان خروجی بالا: هر کانال قادر به ارائه جریان پیوسته 800 میلی‌آمپر است، که برای موتورهای کوچک و متوسط مناسب است.

• کنترل ساده با PWM: با استفاده از سیگنال PWM (مدولاسیون عرض پالس)، می‌توانید سرعت موتورها را به دقت تنظیم کنید، در حالی که جهت حرکت از طریق خروجی‌های دیجیتال قابل کنترل است.

• اتصال آسان: ماژول دارای پین‌های هدر نری برای اتصال به میکروکنترلر و ترمینال‌های پیچی برای اتصال موتورها است، که نصب و استفاده را بسیار ساده می‌کند.

• حفاظت داخلی: تراشه‌های L9110S دارای دیودهای کلمپ داخلی برای محافظت در برابر بارهای القایی هستند، که ایمنی و دوام مدار را افزایش می‌دهد.

• ابعاد کوچک و نصب آسان: با چهار سوراخ نصب M3 (با ابعاد 19 × 13 میلی‌متر)، این ماژول به راحتی در پروژه‌های رباتیک یا سایر ساختارها نصب می‌شود.

• دمای کاری گسترده: عملکرد قابل اعتماد در بازه دمایی 0 تا 80 درجه سانتی‌گراد، مناسب برای کاربردهای مختلف.

کاربردها

ماژول L9110S به دلیل انعطاف‌پذیری و کارایی بالا در طیف گسترده‌ای از پروژه‌ها مورد استفاده قرار می‌گیرد:

• رباتیک: کنترل موتورهای ربات‌های کوچک و وسایل نقلیه خودکار.

• اتوماسیون خانگی: استفاده در سیستم‌های هوشمند مانند پرده‌های برقی یا قفل‌های خودکار.

• پروژه‌های DIY: مناسب برای پروژه‌های آردوینو، رزبری پای و دیگر پلتفرم‌های توسعه.

• چاپگرهای سه‌بعدی: کنترل دقیق موتورهای استپر در چاپگرهای سه‌بعدی.

• کاربردهای صنعتی سبک: کنترل موتورهای کوچک در سیستم‌های اتوماسیون صنعتی.

مزایای رقابتی

• قیمت اقتصادی: با توجه به عملکرد و کیفیت، L9110S یک گزینه مقرون‌به‌صرفه برای پروژه‌های حرفه‌ای و آماتور است.

• سازگاری با پلتفرم‌های مختلف: سازگاری با آردوینو، رزبری پای و سایر میکروکنترلرها، آن را به انتخابی همه‌کاره تبدیل کرده است.

• عملکرد پایدار: مواد با کیفیت بالا و طراحی بهینه، عملکرد طولانی‌مدت و قابل اعتماد را تضمین می‌کند.

• پشتیبانی فنی: منابع آموزشی متعدد مانند دیتاشیت‌ها و کدها برای آردوینو به راحتی در دسترس هستند.

نحوه استفاده

برای استفاده از ماژول L9110S:

1. اتصال منبع تغذیه: پین VCC را به یک منبع تغذیه 2.5 تا 12 ولت (با جریان کافی) و پین GND را به زمین متصل کنید.

2. اتصال به میکروکنترلر: پین‌های A-IA، A-IB، B-IA و B-IB را به پین‌های دیجیتال میکروکنترلر متصل کنید.

3. اتصال موتورها: موتورها را به ترمینال‌های پیچی متصل کنید.

4. برنامه‌ریزی: با استفاده از کدهای نمونه (مانند کدها برای آردوینو)، سرعت و جهت موتورها را کنترل کنید.

سوالات متداول (FAQ)

1. ماژول L9110S چه نوع موتورهایی را می‌تواند کنترل کند؟
ماژول L9110S می‌تواند دو موتور DC یا یک موتور استپر چهار سیمه دو فاز را کنترل کند. این ماژول برای موتورهای کوچک با جریان پیوسته تا 800 میلی‌آمپر مناسب است.

2. آیا L9110S برای پروژه‌های آردوینو مناسب است؟
بله، این ماژول کاملاً با آردوینو سازگار است. با اتصال به پین‌های دیجیتال و استفاده از سیگنال PWM، می‌توانید به راحتی سرعت و جهت موتورها را کنترل کنید.

3. چگونه از گرم شدن بیش از حد ماژول جلوگیری کنیم؟
برای جلوگیری از گرمایش بیش از حد، مطمئن شوید که جریان موتور از 800 میلی‌آمپر تجاوز نمی‌کند و از منبع تغذیه مناسب استفاده کنید. همچنین، از تهویه مناسب در طراحی پروژه اطمینان حاصل کنید.

خرید L9110S

برای خرید ماژول L9110S با کیفیت بالا و قیمت مناسب، به فروشگاه آنلاین E366.ir مراجعه کنید. این فروشگاه مجموعه‌ای گسترده از قطعات الکترونیکی با پشتیبانی فنی و خدمات پس از فروش ارائه می‌دهد، که تجربه خریدی مطمئن و رضایت‌بخش را برای شما تضمین می‌کند.
