آی سی LM386M 1
LM386M 1
ندارد - کالای مشابه اصل ©️
توضیحات

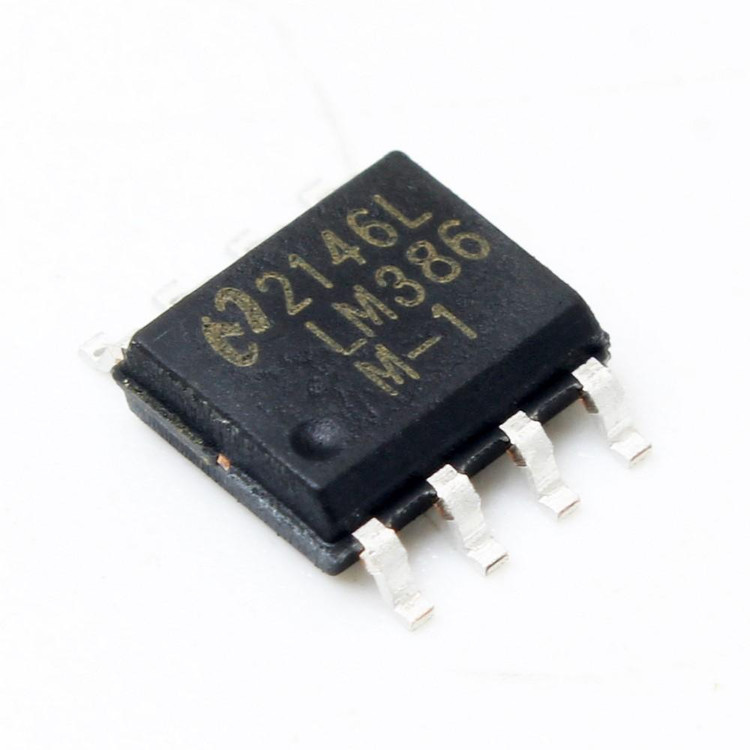

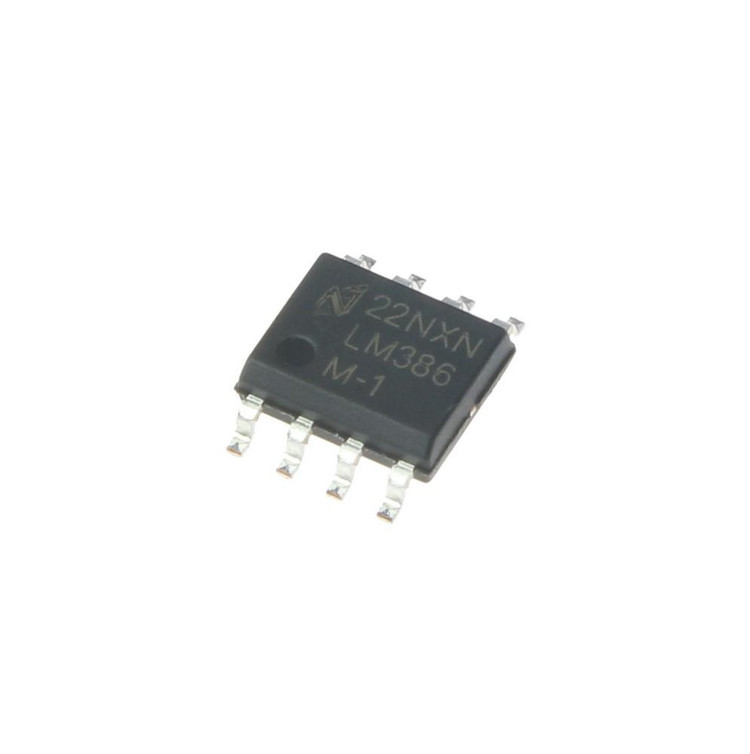

نام قطعه: LM386M-1
نام کارخانهای: LM386M-1
کلاس Class-AB
توان خروجی 325 میلی وات
کارکرد Speaker
نوع 1-Channel Mono
نوع نصب روی برد SMD/SMT
کمترین ولتاژ تغذیه 4 ولت
بیشترین ولتاژ تغذیه 12 ولت
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی +70 درجه سانتیگراد
تعداد در بسته: 2500 عدد
برند: National Semiconductor
پکیج: SO-8 (SOP-8)
نوع قطعه: کپی
بستهبندی: Tape & Reel
حداقل: 2 عدد
عنوان گروه: Audio Amplifiers
دیتاشیت: LM386M-1
توضیحات: SMD, Single Audio Power Amplifier 0.25W Low Voltage Audio Power Amplifier; Supply:4V-18V, Low Current 4mA, 250mW
Class Class-AB
Output Power 325 mW
Function Speaker
Type 1-Channel Mono
Mounting Style SMD/SMT
Supply Voltage (Min) 4 V
Supply Voltage (Max) 12 V
Minimum Operating Temperature 0 C°
Maximum Operating Temperature +70 C°
Brand National Semiconductor
Package SO-8 (SOP-8)
نقد و بررسی
معرفی IC LM386M-1: تقویتکننده صوتی کمولتاژ قدرتمند
LM386M-1، یکی از محبوبترین مدارهای مجتمع (IC) تقویتکننده صوتی در بازار الکترونیک، توسط شرکت Texas Instruments (TI) تولید میشود و برای کاربردهای کمولتاژ و مصرفی طراحی شده است. این IC با بهره (Gain) داخلی ثابت ۲۰، توان خروجی تا ۱ وات را در ولتاژهای پایین (از ۴ تا ۱۲ ولت) ارائه میدهد و با حداقل قطعات خارجی، مدارهای صوتی ساده و کارآمد را ممکن میسازد. LM386M-1 در پکیج SOIC-8 (سطحی) عرضه میشود که آن را برای طراحیهای فشرده و مدرن ایدهآل میکند. این قطعه با توان اتلاف حرارتی ۷۳۰ میلیوات و جریان مصرفی تنها ۴ میلیآمپر، گزینهای اقتصادی و کممصرف برای پروژههای DIY، دستگاههای قابل حمل و سیستمهای صوتی کوچک است.
ویژگیهای کلیدی LM386M-1
- ولتاژ تغذیه: ۴ تا ۱۲ ولت DC، مناسب برای باتریهای تکسلول یا منابع کمولتاژ.
- توان خروجی: تا ۷۰۰ میلیوات در ۸ اهم (با ۹ ولت) و ۱ وات در ۴ اهم، با اعوجاج هارمونیک کل (THD) کمتر از ۰.۲%.
- بهره (Gain): ۲۰ (قابل افزایش تا ۲۰۰ با خازن خارجی)، برای تقویت سیگنالهای صوتی ضعیف مانند میکروفون یا پخشکنندههای MP3.
- فرکانس پاسخگویی: ۳۰۰ هرتز تا ۳ کیلوهرتز (مناسب برای صدای انسانی)، با قابلیت گسترش تا ۲۰ هرتز تا ۲۰ کیلوهرتز در طراحیهای بهینه.
- دمای کاری: ۰ تا ۷۰ درجه سانتیگراد، مقاوم در برابر نویز و تداخل الکترومغناطیسی (EMI).
- مزایا: تعداد قطعات خارجی کم (تنها ۲ خازن و ۱ مقاومت برای مدار پایه)، حفاظت در برابر نوسانات ولتاژ، و قیمت رقابتی (کمتر از ۱ دلار در حجم بالا).
کاربردهای LM386M-1
این IC در پروژههای متنوعی به کار میرود، از جمله:
- دستگاههای صوتی قابل حمل: تقویتکننده برای اسپیکرهای کوچک در رادیوهای جیبی، MP3 پلیرها یا هدفونهای بیسیم.
- پروژههای DIY و آموزشی: مدارهای ساده صوتی در کیتهای آردوینو، رزبری پای یا رباتهای آموزشی.
- سیستمهای امنیتی: تقویت سیگنال آلارم یا سنسورهای صوتی در دستگاههای خانگی.
- کاربردهای صنعتی سبک: آمپلیفایرهای صوتی در تجهیزات اندازهگیری یا مانیتورینگ محیطی.
LM386M-1 با طراحی ساده و عملکرد قابل اعتماد، انتخاب اول مهندسان الکترونیک و علاقهمندان به صوت است. برای دستیابی به بهترین عملکرد، توصیه میشود از خازنهای بایپس (Bypass) با کیفیت بالا و اسپیکرهای با امپدانس مناسب استفاده شود تا اعوجاج به حداقل برسد.
سوالات متداول (FAQ) در مورد LM386M-1
- LM386M-1 چیست و چه تفاوتی با نسخههای دیگر LM386 دارد؟ LM386M-1 یک تقویتکننده صوتی تککاناله کمولتاژ است که نسخه سطحی (SOIC-8) از خانواده LM386 محسوب میشود. تفاوت اصلی آن با LM386N-1 (نسخه DIP) در پکیج SMD است که برای بردهای فشرده مناسبتر است، در حالی که مشخصات الکتریکی مشابهی دارد.
- چگونه میتوان بهره (Gain) LM386M-1 را افزایش داد؟ بهره پیشفرض ۲۰ است، اما با اتصال خازن ۱۰ میکروفاراد بین پینهای ۱ و ۸، میتوانید آن را تا ۲۰۰ افزایش دهید. این کار برای تقویت سیگنالهای بسیار ضعیف مفید است، اما مراقب اعوجاج باشید و از فیلترهای نویز استفاده کنید.
- آیا LM386M-1 برای پروژههای باتریمحور مناسب است؟ بله، با جریان مصرفی پایین (۴ میلیآمپر در حالت بیبار) و ولتاژ کاری از ۴ ولت، ایدهآل برای دستگاههای باتریدار مانند اسپیکرهای بلوتوثی یا گجتهای پوشیدنی است. عمر باتری را تا ۵۰ ساعت در توان متوسط حفظ میکند.
برای خرید LM386M-1 با کیفیت اورجینال و قیمت مناسب، سایت E366.ir را پیشنهاد میکنم. این فروشگاه آنلاین قطعات الکترونیک معتبر، تنوع بالایی از ICها را با ارسال سریع و تضمین اصالت ارائه میدهد. همین حالا به E366.ir سر بزنید و پروژهتان را تکمیل کنید!
