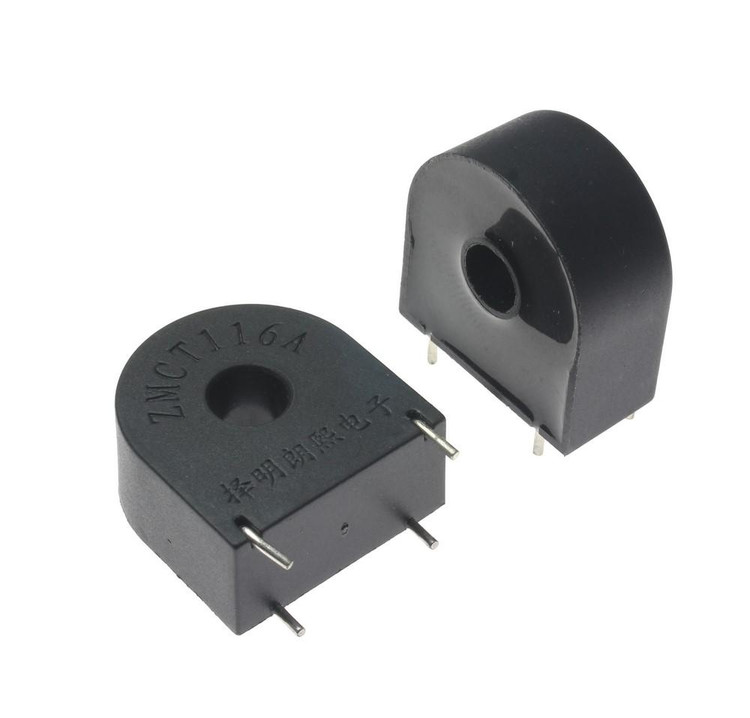

ترانس جریان تا 70 آمپر

ترانسفورماتور جریان ZMCT116A یک دستگاه مینیاتوری با دقت بالا است که برای اندازه‌گیری جریان الکتریکی در کاربردهای مختلف طراحی شده است. این ترانسفورماتور جریان، با طراحی فشرده و مناسب برای نصب روی برد PCB، انتخابی ایده‌آل برای پروژه‌های الکترونیکی، کنتورهای انرژی الکتریکی، لوازم خانگی، تجهیزات صنعتی و سیستم‌های حفاظت رله‌ای است. ZMCT116A با دقت کلاس 0.2 و توانایی کار در محدوده دمایی گسترده (-40 تا +70 درجه سانتی‌گراد)، عملکردی قابل اعتماد و پایدار ارائه می‌دهد.

ویژگی‌های کلیدی

• دقت بالا: کلاس دقت 0.2، مناسب برای اندازه‌گیری دقیق جریان و توان.

• محدوده جریان ورودی: 0 تا 70 آمپر (با مقاومت نمونه‌برداری 100 اهم).

• جریان نامی ورودی: 5 آمپر با جریان خروجی 2 میلی‌آمپر.

• نسبت تبدیل: 2500:1، که امکان تبدیل جریان بالا به سیگنال‌های قابل اندازه‌گیری را فراهم می‌کند.

• خطای فاز: کمتر یا برابر با 16 دقیقه، که دقت بالایی در اندازه‌گیری فاز ارائه می‌دهد.

• محدوده فرکانس: 50-60 هرتز، مناسب برای اکثر سیستم‌های الکتریکی استاندارد.

• ولتاژ عایق: تا 4500 ولت، که ایمنی و پایداری را تضمین می‌کند.

• مواد عایق: رزین اپوکسی، مقاوم در برابر شرایط محیطی سخت.

• نصب آسان: طراحی مناسب برای نصب روی بردهای PCB.

کاربردها

ZMCT116A به دلیل اندازه کوچک و دقت بالا، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

1. کنتورهای انرژی الکتریکی: برای اندازه‌گیری دقیق مصرف انرژی در خانه‌ها و صنایع.

2. لوازم خانگی: نظارت بر جریان در دستگاه‌هایی مانند یخچال، کولر و ماشین لباسشویی.

3. تجهیزات صنعتی: استفاده در سیستم‌های کنترل و مانیتورینگ صنعتی.

4. تست و حفاظت الکتریکی: مناسب برای تشخیص خطای زمین و حفاظت رله‌ای.

5. مدارهای آنالوگ به دیجیتال: برای تبدیل سیگنال‌های جریان به داده‌های دیجیتال قابل پردازش.

مزایا

• اندازه کوچک: مناسب برای پروژه‌های با فضای محدود.

• هزینه اقتصادی: قیمتی رقابتی در مقایسه با عملکرد و دقت بالا.

• پایداری و دوام: عملکرد قابل اعتماد در شرایط دمایی و محیطی مختلف.

• نصب آسان: طراحی شده برای اتصال سریع و ایمن روی بردهای الکترونیکی.

سوالات متداول (FAQ)

1. ترانسفورماتور جریان ZMCT116A برای چه نوع پروژه‌هایی مناسب است؟

ZMCT116A برای پروژه‌هایی که نیاز به اندازه‌گیری دقیق جریان AC دارند، مانند کنتورهای انرژی، سیستم‌های نظارتی صنعتی، و لوازم خانگی هوشمند مناسب است. این ترانسفورماتور به دلیل اندازه کوچک و نصب آسان روی PCB، در پروژه‌های الکترونیکی DIY و حرفه‌ای نیز کاربرد دارد.

2. آیا ZMCT116A در برابر دماهای بالا یا پایین مقاوم است؟

بله، این ترانسفورماتور می‌تواند در محدوده دمایی -40 تا +70 درجه سانتی‌گراد به طور موثر کار کند، که آن را برای استفاده در محیط‌های سخت و متنوع مناسب می‌سازد.

3. چگونه می‌توان ZMCT116A را به درستی نصب کرد؟

ZMCT116A برای نصب روی برد PCB طراحی شده است. کافی است پین‌های آن را به درستی به برد لحیم کنید و از یک مقاومت نمونه‌برداری مناسب (مانند 100 اهم) برای تبدیل سیگنال خروجی به ولتاژ قابل اندازه‌گیری استفاده کنید. توجه داشته باشید که پین خالی نباید به زمین متصل شود.
