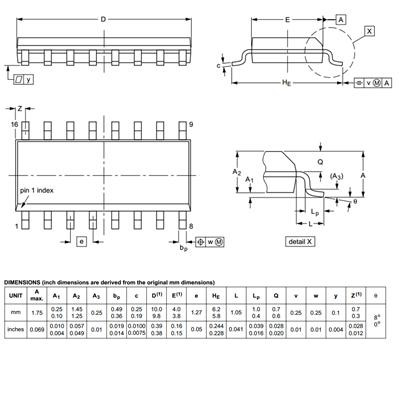

آی سی MAX3232ESE پکیج SO-16

معرفی MAX3232ESE: مبدل خط RS-232 چندکاناله با کارایی بالا

MAX3232ESE یک تراشه پیشرفته مبدل خط RS-232 (Transceiver) از شرکت Maxim Integrated (اکنون بخشی از Analog Devices) است که برای کاربردهای صنعتی و الکترونیکی طراحی شده است. این IC با ولتاژ کاری پایین (3 تا 5.5 ولت) و مصرف انرژی بهینه، امکان ارتباط سریال پایدار و قابل اعتماد را در سیستم‌های مدرن فراهم می‌کند. با دو راننده (Driver) و دو گیرنده (Receiver) مستقل، MAX3232ESE استانداردهای TIA/EIA-232-F را برآورده کرده و برای محیط‌های چالش‌برانگیز مانند تجهیزات قابل حمل و صنعتی ایده‌آل است. این تراشه با پکیج 16-SOIC (Surface-Mount) کوچک و فشرده، فضای برد را بهینه می‌سازد و از حفاظت ESD (تخلیه الکترواستاتیک) ±15kV بر اساس مدل Human Body Model (HBM) برخوردار است.

ویژگی‌های کلیدی

• ولتاژ کاری انعطاف‌پذیر: پشتیبانی از 3.0V تا 5.5V، مناسب برای سیستم‌های باتری‌دار و کم‌مصرف.
• نرخ انتقال داده: تا 250kbps، با slew rate خروجی راننده تا 35V/µs برای سیگنالینگ سریع و دقیق.
• حفاظت پیشرفته: مقاومت در برابر ESD تا ±15kV و حفاظت از ترمینال‌های باس RS-232، که عمر مفید دستگاه را افزایش می‌دهد.
• طراحی یکپارچه: پمپ شارژ داخلی (Charge Pump) برای تولید ولتاژهای ±5.5V از منبع تک، بدون نیاز به اجزای خارجی اضافی.
• حالت خاموشی (Shutdown): مصرف جریان کمتر از 1µA در حالت غیرفعال، ایده‌آل برای مدیریت انرژی.
• سازگاری: عملکرد RS-232 واقعی بدون افت ولتاژ، حتی در ولتاژهای پایین.

این ویژگی‌ها MAX3232ESE را به گزینه‌ای برتر برای طراحان الکترونیک تبدیل کرده که به دنبال تعادل بین عملکرد، اندازه و هزینه هستند.

کاربردها

MAX3232ESE در صنایع متنوعی کاربرد دارد و به عنوان پلی بین میکروکنترلرها (مانند Arduino یا STM32) و دستگاه‌های سریال قدیمی (مانند PCها یا مودم‌ها) عمل می‌کند:

• تجهیزات مخابراتی: اتصال به مودم‌های پرسرعت و دستگاه‌های VoIP.
• سیستم‌های صنعتی: اتوماسیون کارخانه، PLCها و سنسورهای از راه دور.
• دستگاه‌های قابل حمل: لپ‌تاپ‌ها، PDAها و ابزارهای اندازه‌گیری باتری‌دار.
• انتقال داده: شبکه‌های سریال در IoT، GPS و تجهیزات پزشکی.
• ارتباط میکروکنترلر: رابط TTL به RS-232 برای دیباگینگ و لاگینگ داده.

با استفاده از این تراشه، می‌توانید از مشکلات رایج مانند نویز و افت سیگنال در ارتباطات طولانی‌مدت جلوگیری کنید و سیستم‌های خود را مقاوم‌تر سازید.

مزایای رقابتی

در مقایسه با رقبای سنتی مانند MAX232، MAX3232ESE با ولتاژ کاری پایین‌تر و حفاظت ESD برتر، کارایی بهتری در محیط‌های واقعی ارائه می‌دهد. این تراشه نه تنها اندازه برد را کاهش می‌دهد، بلکه هزینه‌های تولید را با حذف اجزای خارجی (مانند خازن‌های اضافی) پایین می‌آورد. طبق دیتاشیت رسمی، عملکرد آن در دماهای -40°C تا +85°C تضمین‌شده است، که آن را برای کاربردهای harsh environment مناسب می‌سازد.

سؤالات متداول (FAQ)

1. MAX3232ESE با چه ولتاژی کار می‌کند و آیا نیاز به منبع تغذیه خارجی دارد؟ این تراشه با ولتاژ تک 3.0V تا 5.5V کار می‌کند و پمپ شارژ داخلی آن ولتاژهای مورد نیاز RS-232 (±5.5V) را تولید می‌کند، بنابراین نیازی به منبع خارجی اضافی نیست.
2. حداکثر نرخ انتقال داده در MAX3232ESE چقدر است؟ نرخ انتقال تا 250kbps پشتیبانی می‌شود، که برای اکثر کاربردهای سریال مانند مودم و ارتباط صنعتی کافی است. slew rate 35V/µs سیگنالینگ تمیز و بدون distortion را تضمین می‌کند.
3. آیا MAX3232ESE برای کاربردهای باتری‌دار مناسب است؟ بله، با مصرف جریان پایین (کمتر از 1µA در حالت خاموشی) و ولتاژ کاری 3V، ایده‌آل برای دستگاه‌های قابل حمل مانند سنسورهای IoT یا ابزارهای دستی است.

برای خرید MAX3232ESE با قیمت رقابتی و ارسال سریع در ایران، سایت E366.ir را پیشنهاد می‌کنم. این فروشگاه تخصصی الکترونیک، محصولات اورجینال را با گارانتی و پشتیبانی فنی ارائه می‌دهد. همین حالا به E366.ir سر بزنید و سفارش دهید!
