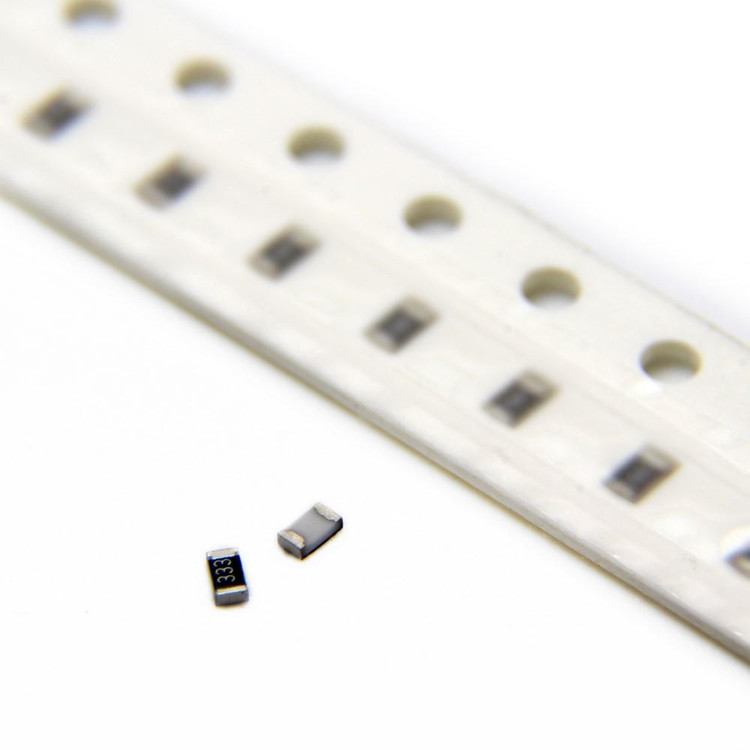

مقاومت اس ام دی 33کیلواهم 33Kohm smd 0603

مقاومت اس ام دی (Surface Mount Device) 33 کیلواهم با پکیج 0603 یکی از قطعات پرکاربرد در صنعت الکترونیک است که به دلیل ابعاد کوچک، دقت بالا و عملکرد قابل اعتماد، در طراحی مدارات الکترونیکی مدرن جایگاه ویژه‌ای دارد. این مقاومت با ارزش نامی 33KΩ (33,000 اهم) و تلرانس استاندارد 5% یا 1% (بسته به مدل) در پروژه‌های مختلف، از بردهای الکترونیکی مصرفی گرفته تا تجهیزات صنعتی و پزشکی، مورد استفاده قرار می‌گیرد. در ادامه، ویژگی‌ها، کاربردها و مزایای این محصول را به‌صورت جامع بررسی می‌کنیم.

ویژگی‌های کلیدی مقاومت SMD 0603 33KΩ
ابعاد استاندارد 0603: این مقاومت با ابعاد 1.6 میلی‌متر طول و 0.8 میلی‌متر عرض (0.06 اینچ × 0.03 اینچ)، مناسب برای مونتاژ خودکار و مدارات با چگالی بالا است. طراحی فشرده آن فضای کمتری روی برد اشغال می‌کند.
تلرانس دقیق: با تلرانس 5% یا 1%، این مقاومت دقت مناسبی برای کاربردهای عمومی و حرفه‌ای ارائه می‌دهد. تلرانس 1% برای پروژه‌های حساس‌تر توصیه می‌شود.
توان نامی: توان این مقاومت معمولاً 0.1 وات (1/10W) است که برای کاربردهای کم‌مصرف و مدارات دیجیتال ایده‌آل است.
ساختار مقاوم: مقاومت‌های SMD 0603 از مواد باکیفیت ساخته شده‌اند و در برابر دماهای بالا (تا 155 درجه سانتی‌گراد) و شرایط محیطی سخت، عملکرد پایداری دارند.
کد شناسایی: این مقاومت معمولاً با کد "333" یا "33K" روی بدنه مشخص می‌شود که نشان‌دهنده مقدار 33 کیلواهم است.
کاربردهای مقاومت 33 کیلواهم SMD 0603
مقاومت 33KΩ SMD 0603 به دلیل انعطاف‌پذیری و کارایی بالا در طیف وسیعی از کاربردها استفاده می‌شود:

الکترونیک مصرفی: در دستگاه‌هایی مانند تلفن‌های هوشمند، تبلت‌ها و تلویزیون‌ها برای مدیریت جریان و ولتاژ در مدارات.
اتوماسیون صنعتی: در کنترلرها و سنسورها برای تنظیم سیگنال‌های الکتریکی.
تجهیزات پزشکی: در دستگاه‌های دقیق مانند مانیتورهای قلب و تجهیزات تشخیصی.
پروژه‌های DIY و IoT: در بردهای آردوینو، رزبری‌پای و سایر پلتفرم‌های توسعه برای کاربردهای پروتوتایپ.
مدارات آنالوگ و دیجیتال: به‌عنوان مقاومت پول‌داون/پول‌آپ یا محدودکننده جریان در مدارات منطقی.
مزایای استفاده از مقاومت SMD 0603
صرفه‌جویی در فضا: ابعاد کوچک این مقاومت امکان طراحی مدارات فشرده‌تر را فراهم می‌کند.
مونتاژ خودکار: مناسب برای خطوط تولید SMT (Surface Mount Technology) که سرعت و دقت تولید را افزایش می‌دهد.
هزینه اقتصادی: مقاومت‌های SMD 0603 به دلیل تولید انبوه، قیمت مقرون‌به‌صرفه‌ای دارند.
پایداری حرارتی: مقاومت در برابر تغییرات دمایی و قابلیت اطمینان بالا در طولانی‌مدت.
انعطاف‌پذیری در طراحی: مناسب برای انواع مدارات با نیازهای متنوع.
مشخصات فنی (بر اساس استانداردهای رایج)
مقاومت نامی: 33 کیلواهم (33KΩ)
پکیج: 0603
تلرانس: 1% یا 5%
توان نامی: 0.1 وات (1/10W)
دمای کاری: -55 تا +155 درجه سانتی‌گراد
ضریب دمایی: ±100 ppm/°C (بسته به مدل)
کد SMD: 333 یا 33K
چرا مقاومت 33KΩ SMD 0603 انتخاب حرفه‌ای‌هاست؟
این مقاومت ترکیبی از دقت، دوام و انعطاف‌پذیری را ارائه می‌دهد که آن را به گزینه‌ای ایده‌آل برای مهندسان و طراحان الکترونیک تبدیل کرده است. چه در حال طراحی یک محصول تجاری باشید و چه یک پروژه تحقیقاتی، این مقاومت با عملکرد ثابت و قابلیت اطمینان بالا، نیازهای شما را برآورده می‌کند. همچنین، دسترسی آسان به این قطعه در بازارهای جهانی و فروشگاه‌های معتبر آنلاین، خرید آن را ساده‌تر کرده است.

نکات مهم در خرید و استفاده
انتخاب تلرانس مناسب: برای کاربردهای دقیق، مدل با تلرانس 1% را انتخاب کنید.
بررسی دیتاشیت: قبل از خرید، دیتاشیت محصول را مطالعه کنید تا از سازگاری با پروژه‌تان مطمئن شوید.
مونتاژ حرفه‌ای: برای لحیم‌کاری SMD، از تجهیزات مناسب مانند هویه هوای گرم یا فر Reflow استفاده کنید.
تأمین از منابع معتبر: برای اطمینان از اصالت و کیفیت، از فروشگاه‌های معتبر مانند آیسان الکترونیک یا تکشو خرید کنید.
سوالات متداول (FAQ)
1. تفاوت مقاومت SMD 0603 با پکیج‌های دیگر مانند 0805 چیست؟
پاسخ: تفاوت اصلی در ابعاد و توان نامی است. پکیج 0603 کوچکتر (1.6×0.8 میلی‌متر) و با توان 0.1 وات است، در حالی که 0805 (2×1.25 میلی‌متر) توان بیشتری (0.125 وات) دارد. انتخاب پکیج به فضای موجود روی برد و نیازهای توان مدار بستگی دارد.

2. آیا مقاومت 33 کیلواهم SMD 0603 برای پروژه‌های IoT مناسب است؟
پاسخ: بله، این مقاومت به دلیل ابعاد کوچک، مصرف توان پایین و دقت مناسب، برای پروژه‌های IoT مانند سنسورها و مدارات میکروکنترلری بسیار مناسب است.

3. چگونه می‌توانم مقاومت 33KΩ SMD 0603 را شناسایی کنم؟
پاسخ: این مقاومت معمولاً با کد "333" یا "33K" روی بدنه مشخص می‌شود. همچنین، می‌توانید از مولتی‌متر برای اندازه‌گیری مقاومت و تأیید مقدار آن استفاده کنید.
