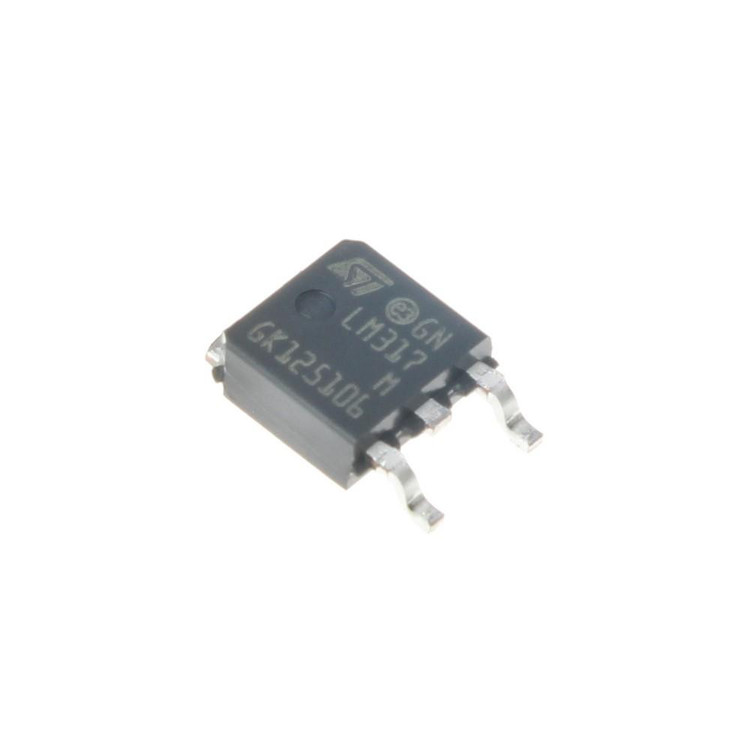

رگولاتور LM317MDT
نام قطعه: رگولاتور LM317MDT
نام کارخانهای: LM317MDT
دقت 0.5 درصد
منفی یا مثبت Positive قطب
جریان خروجی 1 آمپر
تعداد خروجی 1 خروجی
نوع خروجی Adjustable
ولتاژ خروجی 37 ولت
ولتاژ خروجی 1.2 ولت
کمترین ولتاژ ورودی 40 ولت
بیشترین ولتاژ ورودی 40 ولت
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی +125 درجه سانتیگراد
تعداد در بسته: 2500 عدد
برند: STMicroelectronics
پکیج: TO-252 (D-PAK)
بستهبندی: Tape & Reel
عنوان گروه: Linear Voltage Regulators
توضیحات: رگولاتورخطی متغیر مثبت1.2-37ولت500میلی آمپر Positive Voltage Regulators , Adjustable , Output Voltage : 1.2V - 37V , Output Cuurent : 500mA , Input Voltage : 40V
Tolerance 0.5 %
Polarity Positive Type
Output Current 1 A
Number of Output 1 Output
Output Type Adjustable
Output Voltage (Max) 37 V
Output Voltage (Min) 1.2 V
Input Voltage MIN 40 V
Input Voltage MAX 40 V
Mounting Style SMD/SMT
Minimum Operating Temperature 0 C°
Maximum Operating Temperature +125 C°
Brand STMicroelectronics
Package TO-252 (D-PAK)
LM317MDT یک رگولاتور ولتاژ خطی قابل تنظیم از شرکت STMicroelectronics است که به دلیل عملکرد قابل اعتماد، انعطافپذیری بالا و کاربرد گسترده در پروژههای الکترونیکی، یکی از محبوبترین قطعات در میان مهندسان و طراحان مدارات است. این رگولاتور قادر است ولتاژ خروجی را در بازه 1.2 تا 37 ولت با جریان خروجی تا 500 میلیآمپر تنظیم کند، که آن را برای کاربردهای متنوع از جمله تغذیه مدارهای الکترونیکی، شارژرها، و سیستمهای کنترل صنعتی مناسب میسازد.
LM317MDT در پکیج DPAK عرضه میشود که امکان نصب آسان و انتقال حرارت موثر را فراهم میکند. این قطعه با ویژگیهایی نظیر حفاظت در برابر اضافهبار حرارتی، حفاظت در برابر اتصال کوتاه و عملکرد شناور برای کاربردهای ولتاژ بالا، یک انتخاب ایدهآل برای طراحیهای حرفهای است. تنظیم ولتاژ خروجی تنها با استفاده از یک تقسیم مقاومتی ساده انجام میشود، که این ویژگی استفاده از LM317MDT را بسیار ساده و اقتصادی میکند.
ویژگیهای کلیدی
-
بازه ولتاژ خروجی: 1.2 تا 37 ولت (قابل تنظیم)
-
جریان خروجی: تا 500 میلیآمپر
-
رگولاسیون خط: 0.01% (نوعی)
-
رگولاسیون بار: 0.1% (نوعی)
-
حفاظتها: حفاظت در برابر اضافهبار حرارتی و اتصال کوتاه
-
پکیج: DPAK (TO-252) برای نصب سطحی
-
دمای کاری: 0 تا 125 درجه سانتیگراد
-
کاربرد شناور: مناسب برای ولتاژهای بالا
کاربردها
LM317MDT به دلیل انعطافپذیری در تنظیم ولتاژ و جریان، در طیف گستردهای از کاربردها استفاده میشود:
-
منابع تغذیه قابل تنظیم برای آزمایشگاهها و پروژههای تحقیقاتی
-
شارژرهای باتری برای انواع باتریها
-
مدارات کنترل و حسگرها در سیستمهای صنعتی
-
پروژههای الکترونیکی DIY و آموزش الکترونیک
-
منابع تغذیه کممصرف برای دستگاههای قابل حمل
مزایای رقابتی
LM317MDT به دلیل طراحی ساده و عملکرد پایدار، جایگزینی عالی برای رگولاتورهای ثابت است. این قطعه نیاز به استفاده از چندین رگولاتور با ولتاژ ثابت را حذف کرده و با تنظیم آسان از طریق مقاومتهای خارجی، هزینههای تولید و انبارداری را کاهش میدهد. همچنین، پکیج DPAK امکان نصب سریع و مطمئن را فراهم میکند، که برای تولیدات صنعتی و پروژههای با تیراژ بالا بسیار مناسب است.
سوالات متداول (FAQ)
1. LM317MDT برای چه نوع پروژههایی مناسب است؟
LM317MDT برای پروژههایی که نیاز به ولتاژ خروجی قابل تنظیم بین 1.2 تا 37 ولت و جریان تا 500 میلیآمپر دارند، ایدهآل است. این شامل منابع تغذیه آزمایشگاهی، شارژرهای باتری، و مدارات کنترل صنعتی میشود.
2. چگونه میتوان ولتاژ خروجی LM317MDT را تنظیم کرد؟
ولتاژ خروجی LM317MDT با استفاده از یک تقسیم مقاومتی ساده (دو مقاومت) تنظیم میشود. با تغییر مقادیر مقاومتها، میتوانید ولتاژ دلخواه را در بازه 1.2 تا 37 ولت تنظیم کنید. اطلاعات دقیقتر در دیتاشیت محصول موجود است.
3. آیا LM317MDT برای کاربردهای ولتاژ بالا مناسب است؟
بله، LM317MDT از قابلیت عملکرد شناور (Floating Operation) پشتیبانی میکند که آن را برای کاربردهای ولتاژ بالا مناسب میسازد، مشروط بر اینکه اختلاف ولتاژ بین ورودی و خروجی در محدوده مجاز (تا 40 ولت) باشد.
