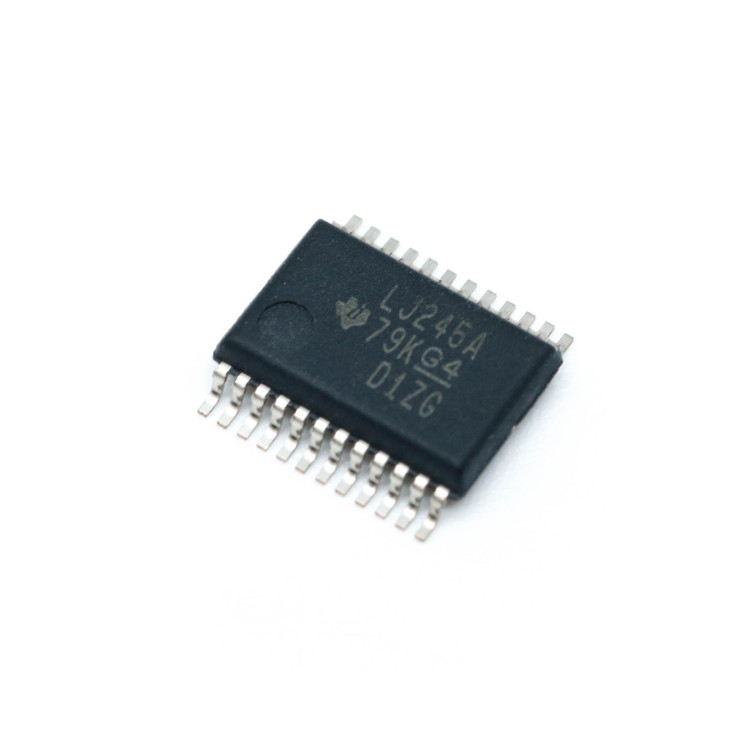

آی سی SN74LVC4245ADBR پکیج SSOP-24

SN74LVC4245ADBR یک تراشه ترانسیور باس هشت‌بیتی (Octal Bus Transceiver) noninverting از شرکت Texas Instruments است که به طور خاص برای ترجمه سطوح ولتاژ بین محیط‌های 3.3 ولتی و 5 ولتی طراحی شده است. این قطعه با دو ریل تامین جداگانه کار می‌کند: پورت B با ولتاژ V_CCB (معمولاً 3.3 ولت) و پورت A با ولتاژ V_CCA (معمولاً 5 ولت). این ویژگی آن را به گزینه‌ای ایده‌آل برای سیستم‌های الکترونیکی ترکیبی تبدیل می‌کند که نیاز به ارتباط ناهماهنگ (asynchronous) بین باس‌های داده با سطوح ولتاژ متفاوت دارند. تراشه با ورودی‌های کنترل DIR (برای تعیین جهت انتقال داده) و OE (برای فعال/غیرفعال کردن خروجی‌ها و ایزوله کردن باس‌ها) مجهز شده است و خروجی‌های آن از نوع 3-state هستند که امکان کنترل دقیق جریان داده را فراهم می‌کند.

این محصول در بسته‌بندی SSOP-24 عرضه می‌شود و با استانداردهای صنعتی مانند JESD 17 برای عملکرد latch-up و JESD 22 برای حفاظت ESD سازگار است. SN74LVC4245ADBR برای کاربردهای سنگین‌تر مناسب است، زیرا جریان خروجی بالایی (تا 24 میلی‌آمپر) ارائه می‌دهد و می‌تواند بارهای سنگین‌تر و مسیرهای طولانی‌تر را مدیریت کند. این تراشه بخشی از خانواده LVC است که برای عملکرد کم‌مصرف و سرعت بالا شناخته می‌شود.

ویژگی‌های کلیدی

• ترجمه سطوح ولتاژ دوطرفه: پشتیبانی از 5.5 ولت در پورت A و 2.7 تا 3.6 ولت در پورت B.
• جریان خروجی بالا: -24 میلی‌آمپر برای خروجی بالا و 24 میلی‌آمپر برای خروجی پایین.
• حفاظت ESD قوی: بیش از 2000 ولت مدل بدن انسانی (Human-Body Model) و 1000 ولت مدل دستگاه شارژشده (Charged-Device Model).
• عملکرد latch-up: بیش از 250 میلی‌آمپر.
• دمای کاری گسترده: از -40°C تا +85°C.
• سازگاری پین‌آوت: امکان جایگزینی آسان با تراشه‌های استاندارد 20-پین بدون نیاز به تغییر طراحی برد.
• کنترل ورودی‌ها: سطوح V_IH/V_IL نسبت به V_CCA مرجع‌گذاری شده‌اند.

مشخصات فنی اصلی

• ولتاژ تامین:
  • V_CCA: 4.5 تا 5.5 ولت
  • V_CCB: 2.7 تا 3.6 ولت
• ولتاژ ورودی:
  • V_IH (سطح بالا): 2 ولت
  • V_IL (سطح پایین): 0.8 ولت
• جریان خروجی:
  • I_OH: -24 میلی‌آمپر (در 4.5 ولت برای پورت A)
  • I_OL: 24 میلی‌آمپر
• زمان تاخیر انتشار (Propagation Delay): حداکثر 6.3 نانوثانیه در 3.3 ولت (برای مدل مشابه در خانواده).
• جریان مصرفی quiescent: بسیار پایین، مناسب برای کاربردهای کم‌مصرف.
• بسته‌بندی: SSOP-24 (DBR نشان‌دهنده بسته‌بندی tape-and-reel است).
• مقاومت حرارتی: حدود 90.7°C/W برای junction-to-ambient.

کاربردها

SN74LVC4245ADBR در سیستم‌های الکترونیکی که نیاز به ترجمه سطوح ولتاژ دارند، مانند:

• رابط بین میکروکنترلرهای 3.3 ولتی (مانند ARM یا AVR) و دستگاه‌های 5 ولتی قدیمی.
• سیستم‌های مخابراتی، سرورها، و تجهیزات شبکه.
• دستگاه‌های IoT، LED displays، و cable modem termination systems.
• مدارهای صنعتی که نیاز به ایزوله کردن باس‌ها و حفاظت در برابر نویز دارند. این تراشه به دلیل قابلیت رانندگی بالا، برای کاربردهایی با بار سنگین و مسیرهای طولانی مناسب است و می‌تواند در طراحی‌های حرفه‌ای برای افزایش سازگاری سیستم‌ها استفاده شود.

سوالات متداول (FAQ)

1. SN74LVC4245ADBR چه عملکردی دارد؟
   این تراشه یک ترانسیور باس هشت‌بیتی noninverting است که سطوح ولتاژ را بین 3.3 ولت و 5 ولت ترجمه می‌کند و امکان انتقال دوطرفه داده را فراهم می‌آورد، در حالی که خروجی‌های 3-state آن اجازه ایزوله کردن باس‌ها را می‌دهد.
2. ولتاژهای کاری این محصول چیست؟
   پورت A با ولتاژ 4.5 تا 5.5 ولت کار می‌کند و پورت B با 2.7 تا 3.6 ولت. ورودی‌های کنترل نسبت به V_CCA مرجع‌گذاری شده‌اند و حداکثر ولتاژ ورودی تا 5.5 ولت را پشتیبانی می‌کند.
3. آیا این تراشه برای کاربردهای صنعتی مناسب است؟
   بله، با دمای کاری -40°C تا +85°C، حفاظت ESD قوی، و جریان خروجی بالا، برای محیط‌های صنعتی، سرورها، و سیستم‌های مخابراتی ایده‌آل است.

برای خرید SN74LVC4245ADBR با کیفیت بالا و قیمت مناسب، سایت E366.ir را پیشنهاد می‌کنم. این فروشگاه معتبر قطعات الکترونیکی را با ضمانت اصالت عرضه می‌کند و می‌توانید به راحتی سفارش دهید.
