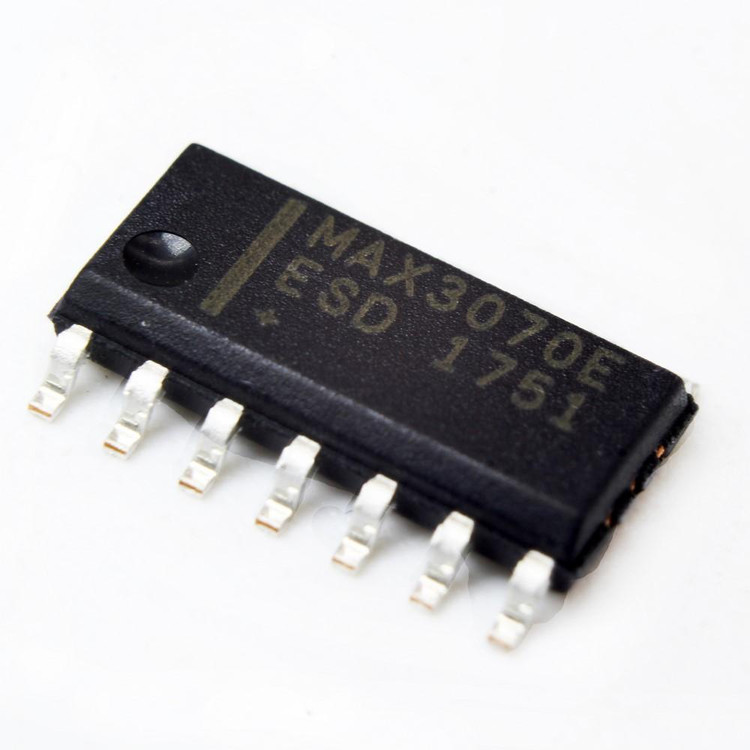

آی سی MAX3070EESD T پکیج SO-14

MAX3070EESD+T یک تراشه پیشرفته transceiver RS-485/RS-422 از شرکت Analog Devices (که قبلاً بخشی از Maxim Integrated بود) است. این محصول به عنوان یک راه‌حل مطمئن و کارآمد برای ارتباطات سریال در محیط‌های صنعتی و الکترونیکی طراحی شده و با تمرکز بر پایداری، حفاظت و عملکرد بالا، گزینه‌ای ایده‌آل برای سیستم‌هایی است که نیاز به انتقال داده‌های قابل اعتماد در فواصل طولانی دارند. این تراشه با ولتاژ کاری 3.3 ولت، قابلیت حفاظت در برابر تخلیه الکترواستاتیک (ESD) تا ±15kV، و ویژگی‌های fail-safe و hot-swap، اطمینان می‌دهد که سیستم‌های شما حتی در شرایط سخت محیطی، بدون اختلال کار کنند.

ویژگی‌های کلیدی

• ولتاژ کاری و مصرف انرژی: کارکرد با ولتاژ 3V تا 3.6V، که آن را برای دستگاه‌های کم‌مصرف و باتری‌محور مناسب می‌کند. مصرف جریان پایین در حالت‌های مختلف عملیاتی، بهینه‌سازی انرژی را تضمین می‌کند.
• سرعت انتقال داده: تا 250kbps، که برای کاربردهای صنعتی متوسط تا بالا کافی است و امکان انتقال داده‌های سریع و دقیق را فراهم می‌آورد.
• حفاظت پیشرفته: حفاظت ESD انسانی تا ±15kV بدون نیاز به قطعات خارجی اضافی. همچنین، ویژگی fail-safe که در صورت قطع سیگنال، خروجی را به حالت منطقی بالا نگه می‌دارد، و hot-swap که اجازه تعویض گرم (بدون خاموش کردن سیستم) را می‌دهد.
• ظرفیت باس: ورودی گیرنده با بار 1/8 واحد، اجازه اتصال تا 256 تراشه روی یک باس را می‌دهد، ایده‌آل برای شبکه‌های بزرگ.
• نوع دوپلکس: Full duplex با 1 درایور و 1 گیرنده، همراه با hysteresis گیرنده 100mV برای کاهش نویز.
• دمای کاری: از -40°C تا +85°C، مناسب برای محیط‌های صنعتی سخت.

کاربردها

این تراشه در صنایع مختلفی کاربرد دارد، از جمله:

• سیستم‌های کنترل صنعتی (مانند PLCها و سنسورهای شبکه‌ای).
• سیستم‌های روشنایی هوشمند و اتوماسیون ساختمان.
• شبکه‌های مخابراتی و امنیتی.
• ابزارهای اندازه‌گیری و مانیتورینگ صنعتی، مانند مترهای الکتریکی.
• هر جایی که نیاز به ارتباطات سریال مقاوم در برابر نویز و اختلالات الکترومغناطیسی باشد.

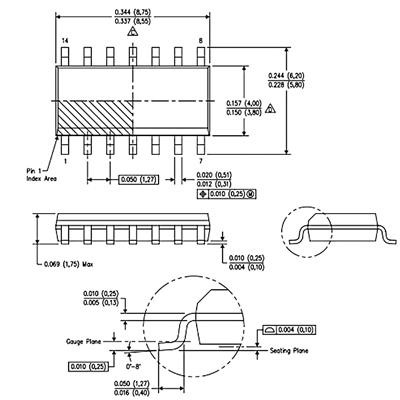

با استفاده از MAX3070EESD+T، مهندسان می‌توانند سیستم‌هایی طراحی کنند که نه تنها کارآمد هستند، بلکه در برابر چالش‌های محیطی مقاوم بوده و هزینه‌های نگهداری را کاهش دهند. این محصول با استانداردهای RS-485/RS-422 سازگار است و در بسته‌بندی SOIC-14 عرضه می‌شود، که نصب آسان را تسهیل می‌کند.

سؤالات متداول (FAQ)

1. MAX3070EESD+T چیست و چه تفاوتی با مدل‌های مشابه دارد؟
   این تراشه یک transceiver RS-485/RS-422 با ولتاژ 3.3V است که ویژگی‌های حفاظتی پیشرفته مانند ESD ±15kV و fail-safe را ارائه می‌دهد. تفاوت اصلی آن با مدل‌های قدیمی‌تر، مصرف انرژی پایین‌تر و ظرفیت بالاتر برای اتصال چندین دستگاه (تا 256) است، که آن را برای شبکه‌های بزرگ‌تر مناسب‌تر می‌کند.
2. آیا این محصول نیاز به قطعات خارجی برای حفاظت دارد؟
   خیر، MAX3070EESD+T با حفاظت ESD داخلی تا ±15kV طراحی شده و ویژگی hot-swap اجازه تعویض بدون اختلال را می‌دهد. با این حال، برای محیط‌های بسیار نویزی، افزودن فیلترهای خارجی توصیه می‌شود تا عملکرد بهینه حفظ شود.
3. در چه دمایی می‌توان از این تراشه استفاده کرد و کاربردهای اصلی آن چیست؟
   دمای کاری آن از -40°C تا +85°C است، که آن را برای محیط‌های صنعتی ایده‌آل می‌کند. کاربردهای اصلی شامل کنترل صنعتی، اتوماسیون ساختمان، سیستم‌های امنیتی و مخابراتی است، جایی که انتقال داده‌های پایدار ضروری است.
