نمایشگر OLED 1.54 اینچ با رابط SPI (مدل سفید)

معرفی محصول

نمایشگر OLED 1.54 اینچ با رابط SPI و رنگ سفید، یک ماژول نمایشگر پیشرفته با رزولوشن 128x64 پیکسل است که برای کاربردهای حرفه‌ای و صنعتی طراحی شده است. این نمایشگر با بهره‌گیری از فناوری OLED (Organic Light-Emitting Diode)، تصاویری با کنتراست بالا (10000:1)، زاویه دید گسترده (نزدیک به 180 درجه) و مصرف انرژی بسیار پایین ارائه می‌دهد. این محصول با کنترلر SSD1309 (سازگار با SSD1306 در برخی موارد) عرضه می‌شود و از رابط سریال 4-سیم SPI پشتیبانی می‌کند که امکان اتصال سریع و ساده به میکروکنترلرهایی مانند Arduino، Raspberry Pi، STM32 و ESP32 را فراهم می‌کند.

این ماژول با ساختار COG (Chip-on-Glass) طراحی شده که ضخامت آن را به تنها 1.41 میلی‌متر کاهش داده و آن را به گزینه‌ای ایده‌آل برای پروژه‌های با فضای محدود تبدیل کرده است. نمایشگر OLED 1.54 اینچ به دلیل عدم نیاز به نور پس‌زمینه، تصاویر واضح و شفافی را حتی در شرایط نوری چالش‌برانگیز ارائه می‌دهد و برای کاربردهای متنوع از جمله دستگاه‌های پوشیدنی، ابزارهای صنعتی، سیستم‌های IoT، تجهیزات پزشکی و گجت‌های قابل حمل مناسب است.

ویژگی‌های کلیدی

• اندازه و رزولوشن: نمایشگر 1.54 اینچ با رزولوشن 128x64 پیکسل
• رنگ نمایش: سفید (گزینه‌های زرد و آبی نیز در برخی مدل‌ها موجود است)
• کنترلر: SSD1309 (سازگار با برخی کتابخانه‌های SSD1306)
• رابط ارتباطی: SPI 4-سیم (پشتیبانی از I2C در برخی مدل‌ها با تنظیم سخت‌افزاری)
• ولتاژ کاری: 3.3 تا 5 ولت (سازگار با اکثر میکروکنترلرها)
• ابعاد ماژول: 42.04 x 27.22 میلی‌متر با ناحیه فعال 35.05 x 17.51 میلی‌متر
• دمای کاری: از -40 تا +80 درجه سانتی‌گراد
• دمای ذخیره‌سازی: از -40 تا +85 درجه سانتی‌گراد
• کنتراست بالا: نسبت کنتراست 10000:1 برای نمایش تصاویر و متون واضح
• طراحی نازک و سبک: با ضخامت 1.41 میلی‌متر و وزن کم، مناسب برای دستگاه‌های قابل حمل
• پشتیبانی از کتابخانه‌های نرم‌افزاری: سازگار با کتابخانه‌هایی مانند U8g2 برای Arduino و سایر پلتفرم‌ها

کاربردها

نمایشگر OLED 1.54 اینچ با رابط SPI به دلیل ویژگی‌های منحصربه‌فرد خود در طیف وسیعی از پروژه‌ها و صنایع کاربرد دارد:

• دستگاه‌های پوشیدنی: مانند ساعت‌های هوشمند و ردیاب‌های تناسب اندام
• سیستم‌های IoT: نمایش داده‌ها و وضعیت در دستگاه‌های متصل به اینترنت
• ابزارهای صنعتی: نمایش اطلاعات در تجهیزات کنترلی و اندازه‌گیری
• تجهیزات پزشکی: نمایشگرهای دقیق برای دستگاه‌های پرتابل پزشکی
• پروژه‌های آموزشی: مناسب برای پروژه‌های مبتنی بر Arduino و Raspberry Pi
• اتوماسیون خانگی: نمایش وضعیت و هشدارها در سیستم‌های هوشمند خانگی
• روباتیک: نمایش اطلاعات حسگرها و کنترل ربات‌ها

مزایا

• کیفیت تصویر بی‌نظیر: فناوری OLED با تولید نور توسط هر پیکسل، تصاویر با کنتراست بالا و رنگ‌های زنده ارائه می‌دهد.
• مصرف انرژی پایین: عدم نیاز به نور پس‌زمینه، مصرف انرژی را به حداقل می‌رساند.
• انعطاف‌پذیری در اتصال: پشتیبانی از رابط SPI و سازگاری با ولتاژهای 3.3 و 5 ولت، اتصال به انواع میکروکنترلرها را آسان می‌کند.
• دوام بالا: عملکرد قابل اعتماد در دماهای بسیار پایین و بالا، مناسب برای محیط‌های سخت.
• نصب آسان: طراحی پین‌های 7-تایی با گام 2.54 میلی‌متر، امکان لحیم‌کاری مستقیم یا استفاده از سوکت را فراهم می‌کند.

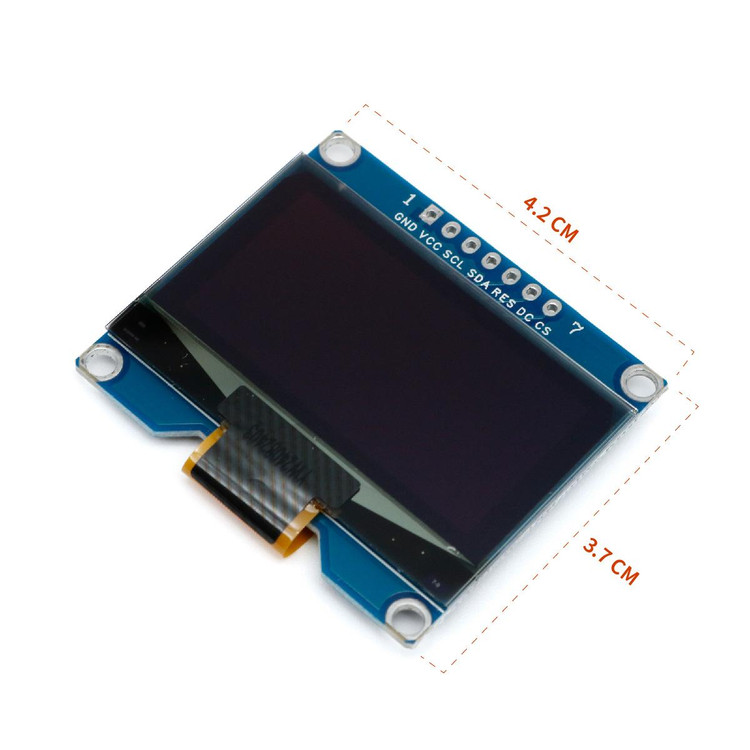

تعریف پین‌های SPI

این ماژول از یک رابط 7-پین SPI استفاده می‌کند که به شرح زیر است:

1. GND: زمین (اتصال به زمین منبع تغذیه)
2. VCC: منبع تغذیه مثبت (3.3 تا 5 ولت)
3. CLK / SCL: خط کلاک برای ارتباط SPI
4. MOSI / SDA: خط داده برای انتقال اطلاعات
5. RES: خط ریست
6. DC: انتخاب داده/دستور
7. CS: انتخاب تراشه (در صورت عدم استفاده، می‌تواند مستقیم به زمین متصل شود)

راهنمای راه‌اندازی

برای استفاده از این نمایشگر، می‌توانید از کتابخانه‌های متن‌باز مانند U8g2 استفاده کنید که با اکثر میکروکنترلرها سازگار است. مراحل کلی راه‌اندازی عبارتند از:

1. اتصال سخت‌افزاری: پین‌های ماژول را طبق تعریف بالا به میکروکنترلر خود متصل کنید.
2. نصب کتابخانه: کتابخانه U8g2 را برای Arduino یا سایر پلتفرم‌ها نصب کنید.
3. پیکربندی نرم‌افزار: از سازنده مناسب (مانند U8G2_SSD1309_128X64_NONAME0_1_4W_SW_SPI) در کد خود استفاده کنید.
4. آپلود کد نمونه: کدهای نمونه ارائه‌شده توسط فروشنده یا کتابخانه را اجرا کنید تا نمایشگر را تست کنید.

سوالات متداول (FAQ)

1. آیا این نمایشگر با Raspberry Pi سازگار است؟

بله، این نمایشگر با Raspberry Pi سازگار است. شما می‌توانید از رابط SPI برای اتصال استفاده کنید و با نصب کتابخانه‌های مناسب مانند U8g2 یا Adafruit، به‌راحتی آن را راه‌اندازی کنید. همچنین برخی فروشندگان، کدهای نمونه و آموزش‌های مخصوص Raspberry Pi ارائه می‌دهند.

2. آیا برای استفاده از این نمایشگر به منبع تغذیه اضافی نیاز است؟

خیر، این نمایشگر با ولتاژ 3.3 تا 5 ولت کار می‌کند و می‌تواند مستقیماً از میکروکنترلر تغذیه شود. بااین‌حال، اطمینان حاصل کنید که منبع تغذیه شما جریان کافی (حدود 40 میلی‌آمپر در حالت تمام روشن) را تأمین کند.

3. تفاوت بین رابط SPI و I2C در این نمایشگر چیست؟

رابط SPI معمولاً سرعت بالاتری نسبت به I2C ارائه می‌دهد و برای برنامه‌هایی که نیاز به نرخ به‌روزرسانی سریع دارند مناسب‌تر است. بااین‌حال، I2C از تعداد پین‌های کمتری استفاده می‌کند و برای پروژه‌های با محدودیت پین مناسب است. این ماژول به‌صورت پیش‌فرض از SPI استفاده می‌کند، اما برخی مدل‌ها با تنظیم مقاومت‌های روی برد، امکان تغییر به I2C را دارند.
