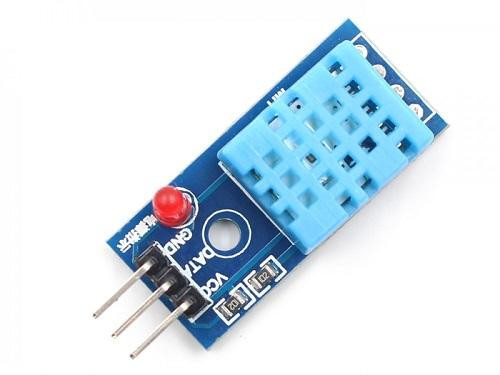

ماژول سنسور دما و رطوبت DHT11 MODULE

ماژول سنسور دما و رطوبت DHT11 یک ابزار دیجیتال ارزان‌قیمت و کارآمد است که برای اندازه‌گیری دما و رطوبت محیط طراحی شده است. این سنسور با استفاده از یک حسگر رطوبتی خازنی و یک ترمیستور NTC، داده‌های دقیق و قابل اعتمادی را از محیط اطراف جمع‌آوری کرده و از طریق یک سیگنال دیجیتال به میکروکنترلرها منتقل می‌کند. این ماژول به دلیل سادگی در استفاده، قیمت مناسب و عملکرد قابل اعتماد، انتخابی ایده‌آل برای پروژه‌های DIY، اتوماسیون خانگی، ایستگاه‌های هواشناسی و سیستم‌های مانیتورینگ محیطی است.

DHT11 با رابط تک‌سیمه (Single-Wire) خود، امکان اتصال آسان به پلتفرم‌های مختلف مانند آردوینو، رزبری پای و سایر میکروکنترلرها را فراهم می‌کند. این سنسور با ولتاژ کاری 3.3 تا 5.5 ولت، برای طیف وسیعی از کاربردها مناسب است و با بهره‌گیری از یک میکروکنترلر 8 بیتی داخلی، داده‌های دما و رطوبت را با دقت قابل قبولی ارائه می‌دهد.

ویژگی‌های کلیدی ماژول DHT11

• اندازه‌گیری دما: محدوده 0 تا 50 درجه سانتی‌گراد با دقت ±2 درجه.

• اندازه‌گیری رطوبت: محدوده 20 تا 90 درصد رطوبت نسبی (RH) با دقت ±5%.

• رابط دیجیتال تک‌سیمه: نیازی به پین‌های آنالوگ ندارد و ارتباط ساده‌ای با میکروکنترلرها برقرار می‌کند.

• مصرف انرژی پایین: مناسب برای پروژه‌های باتری‌محور.

• پایداری طولانی‌مدت: عملکرد قابل اعتماد در کاربردهای مختلف.

• ابعاد کوچک: مناسب برای پروژه‌های با فضای محدود.

• نیاز به زمان‌بندی دقیق: برای دریافت داده‌ها، نیاز به رعایت پروتکل ارتباطی خاص دارد.

کاربردهای ماژول DHT11

ماژول DHT11 به دلیل ویژگی‌های منحصربه‌فرد خود، در بسیاری از پروژه‌های حرفه‌ای و آماتوری کاربرد دارد:

1. اتوماسیون خانگی: استفاده در سیستم‌های کنترل هوشمند دما و رطوبت برای بهینه‌سازی شرایط محیطی.

2. ایستگاه‌های هواشناسی: جمع‌آوری داده‌های محیطی برای پیش‌بینی آب‌وهوا یا مانیتورینگ شرایط جوی.

3. کشاورزی هوشمند: پایش شرایط محیطی در گلخانه‌ها برای بهبود رشد گیاهان.

4. مانیتورینگ انبارها: کنترل رطوبت و دما برای حفظ کیفیت محصولات حساس.

5. پروژه‌های آموزشی: مناسب برای یادگیری مفاهیم حسگرها و برنامه‌نویسی میکروکنترلرها.

نحوه کار ماژول DHT11

ماژول DHT11 از دو بخش اصلی تشکیل شده است:

• حسگر رطوبت خازنی: این حسگر با جذب بخار آب توسط یک بستر نگهدارنده رطوبت، تغییر مقاومت الکتریکی بین دو الکترود را اندازه‌گیری می‌کند. این تغییر متناسب با رطوبت نسبی محیط است.

• ترمیستور NTC: برای اندازه‌گیری دما، این ترمیستور مقاومت خود را با تغییر دما تنظیم می‌کند و داده‌ها را به صورت دیجیتال ارائه می‌دهد.

داده‌های خروجی از سنسور به‌صورت یک سیگنال دیجیتال 40 بیتی شامل اطلاعات رطوبت (عدد صحیح و اعشاری)، دما (عدد صحیح و اعشاری) و بیت پریتی برای بررسی صحت داده‌ها ارسال می‌شود. برای استفاده از این ماژول، نیاز به یک مقاومت پول‌-آپ (معمولاً 4.7K یا 10K اهم) بین خط داده و VCC است تا سطح سیگنال در حالت پیش‌فرض بالا بماند.

مزایا و معایب

مزایا:

• قیمت بسیار مناسب و اقتصادی.

• راه‌اندازی آسان با کتابخانه‌های آماده برای آردوینو و سایر پلتفرم‌ها.

• مصرف انرژی پایین، مناسب برای پروژه‌های قابل حمل.

• قابلیت اطمینان بالا و پایداری طولانی‌مدت.

معایب:

• دقت کمتر نسبت به سنسورهای پیشرفته‌تر مانند DHT22.

• محدوده اندازه‌گیری محدود (0-50 درجه سانتی‌گراد و 20-90% رطوبت).

• نرخ نمونه‌برداری پایین (دریافت داده هر 2 ثانیه یک‌بار).

نحوه اتصال به میکروکنترلر

اتصال ماژول DHT11 به یک میکروکنترلر مانند آردوینو بسیار ساده است:

1. پین VCC: به منبع تغذیه 3.3 یا 5 ولت متصل شود.

2. پین GND: به زمین (Ground) متصل شود.

3. پین داده (DOUT): به یکی از پین‌های دیجیتال میکروکنترلر متصل شده و نیاز به یک مقاومت پول‌-آپ بین این پین و VCC دارد.

4. کتابخانه پیشنهادی: برای آردوینو، استفاده از کتابخانه DHTlib یا Adafruit DHT توصیه می‌شود.



   سوالات متداول (FAQ)

   1. تفاوت بین ماژول DHT11 و DHT22 چیست؟

   DHT11 و DHT22 هر دو سنسورهای دما و رطوبت هستند، اما DHT22 دقت بالاتر (دما ±0.5 درجه، رطوبت ±2-5%) و محدوده وسیع‌تری (دما -40 تا +125 درجه سانتی‌گراد، رطوبت 0-100%) دارد. با این حال، DHT11 ارزان‌تر است و برای پروژه‌های ساده‌تر مناسب‌تر است.

   2. چرا داده‌های ماژول DHT11 گاهی نادرست یا نامعتبر (NaN) هستند؟

   این مشکل ممکن است به دلیل خطا در اتصالات، منبع تغذیه ناپایدار، یا عدم رعایت زمان‌بندی پروتکل ارتباطی باشد. اطمینان حاصل کنید که مقاومت پول‌-آپ به درستی متصل شده و فاصله زمانی بین خوانش‌ها حداقل 2 ثانیه است.

   3. آیا می‌توان از DHT11 در فضای باز استفاده کرد؟

   DHT11 برای استفاده در فضای باز توصیه نمی‌شود، زیرا در معرض نور مستقیم خورشید یا رطوبت شدید ممکن است عملکرد نادرستی داشته باشد. برای کاربردهای خارجی، بهتر است از سنسورهای مقاوم‌تر مانند DHT22 استفاده کنید.

   خرید ماژول DHT11

   برای تهیه ماژول DHT11 با کیفیت بالا و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی و ابزارهای مورد نیاز برای پروژه‌های شما ارائه می‌دهد. با خرید از E366.ir، از پشتیبانی فنی و ارسال سریع بهره‌مند شوید و پروژه‌های خود را با اطمینان آغاز کنید!
