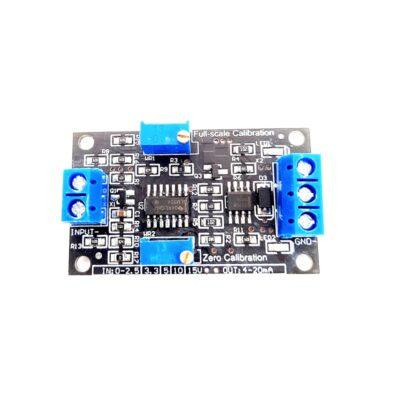

ماژول VOLTAGE TO CURRENT MODULE

ماژول تبدیل ولتاژ به جریان یکی از ابزارهای کلیدی در حوزه الکترونیک صنعتی است که امکان تبدیل سیگنال‌های ولتاژ (مانند 0 تا 10 ولت) به سیگنال‌های جریان (معمولاً 4 تا 20 میلی‌آمپر) را فراهم می‌کند. این ماژول به‌طور گسترده در سیستم‌های کنترل صنعتی، اتوماسیون، ارتباط با PLC (کنترل‌کننده منطقی قابل برنامه‌ریزی)، و پروژه‌های الکترونیکی پیشرفته استفاده می‌شود. با استفاده از این ماژول، می‌توانید سیگنال‌های ولتاژ تولیدشده توسط میکروکنترلرها یا سنسورها را به جریان استاندارد صنعتی تبدیل کنید، که این امر به‌ویژه در فواصل طولانی انتقال سیگنال به دلیل کاهش تضعیف سیگنال بسیار مفید است.

ویژگی‌های کلیدی ماژول تبدیل ولتاژ به جریان

• دامنه ورودی و خروجی گسترده: پشتیبانی از ورودی ولتاژ 0 تا 10 ولت و خروجی جریان 4 تا 20 میلی‌آمپر یا 0 تا 20 میلی‌آمپر.

• دقت بالا: استفاده از مقاومت‌های نمونه‌برداری با دقت بالا و تقویت‌کننده‌های عملیاتی (Op-Amp) با نویز پایین برای اطمینان از خطی بودن و پایداری سیگنال.

• قابلیت تنظیم صفر و دامنه کامل: مجهز به پتانسیومترهای کالیبراسیون برای تنظیم دقیق خروجی جریان (4 میلی‌آمپر در ولتاژ صفر و 20 میلی‌آمپر در ولتاژ کامل).

• منبع تغذیه انعطاف‌پذیر: پشتیبانی از ولتاژ تغذیه 7 تا 36 ولت DC، که امکان استفاده در کاربردهای متنوع را فراهم می‌کند.

• حفاظت در برابر اتصال معکوس: طراحی با قابلیت حفاظت در برابر اتصال نادرست منبع تغذیه، که ایمنی و دوام ماژول را افزایش می‌دهد.

• کاربردهای صنعتی: مناسب برای کنترل دقیق شیرها، موتورها، و سنسورهای صنعتی که نیاز به سیگنال جریان استاندارد دارند.

• اندازه compact و نصب آسان: طراحی مناسب برای نصب روی ریل DIN یا اتصال مستقیم روی برد با استفاده از پیچ‌های استاندارد.

کاربردهای ماژول تبدیل ولتاژ به جریان

• اتوماسیون صنعتی: اتصال به PLC‌ها برای انتقال سیگنال‌های کنترلی در فواصل طولانی با حداقل نویز و تضعیف.

• کنترل تجهیزات: استفاده در درایوهای LED پرقدرت، شارژ باتری‌های لیتیومی، نیکل‌کادمیوم، یا سیستم‌های خورشیدی و بادی.

• پروژه‌های DIY و تحقیقاتی: ایده‌آل برای توسعه‌دهندگان و مهندسان الکترونیک که نیاز به تبدیل سیگنال‌های ولتاژ به جریان دارند.

• مانیتورینگ و عیب‌یابی: تشخیص خطا و شناسایی شرایط overrun با پشتیبانی از دامنه جریان 0 تا 25 میلی‌آمپر.

مزایای استفاده از ماژول

این ماژول با ارائه دقت بالا، پایداری در دماهای مختلف (-40 تا +85 درجه سانتی‌گراد)، و مصرف توان پایین (کمتر از 10 میلی‌آمپر در حالت بدون بار)، گزینه‌ای ایده‌آل برای پروژه‌های صنعتی و غیرصنعتی است. همچنین، امکان کالیبراسیون آسان و تنظیم دقیق خروجی، آن را به ابزاری کاربرپسند برای حرفه‌ای‌ها و آماتورها تبدیل کرده است.

سوالات متداول (FAQ)

1. چگونه می‌توانم ماژول تبدیل ولتاژ به جریان را کالیبره کنم؟

برای کالیبراسیون، ابتدا ولتاژ ورودی را به 0 ولت تنظیم کنید و با استفاده از پتانسیومتر ZERO، جریان خروجی را روی 4 میلی‌آمپر تنظیم کنید. سپس، ولتاژ ورودی را به مقدار کامل (مثلاً 10 ولت) تنظیم کرده و با پتانسیومتر SPAN، جریان خروجی را روی 20 میلی‌آمپر تنظیم کنید. در صورت عدم تطابق، این فرآیند را تکرار کنید.

2. آیا این ماژول برای کاربردهای با فاصله طولانی مناسب است؟

بله، استاندارد جریان 4 تا 20 میلی‌آمپر به‌طور خاص برای انتقال سیگنال در فواصل طولانی (تا 500 متر) طراحی شده است، زیرا سیگنال جریان نسبت به ولتاژ کمتر تحت تأثیر نویز و تضعیف قرار می‌گیرد.

3. آیا این ماژول ایزوله است؟

بیشتر ماژول‌های استاندارد تبدیل ولتاژ به جریان (مانند مدل‌های معرفی‌شده) از نوع غیرایزوله هستند. اگر به ایزولاسیون گالوانیکی نیاز دارید، باید مدل‌های خاصی با ایزولاتورهای اپتیکی یا ترانسفورماتورهای ایزوله انتخاب کنید.
