دیود M7F (SMAF) پکیج SOD-523 (SC-79)

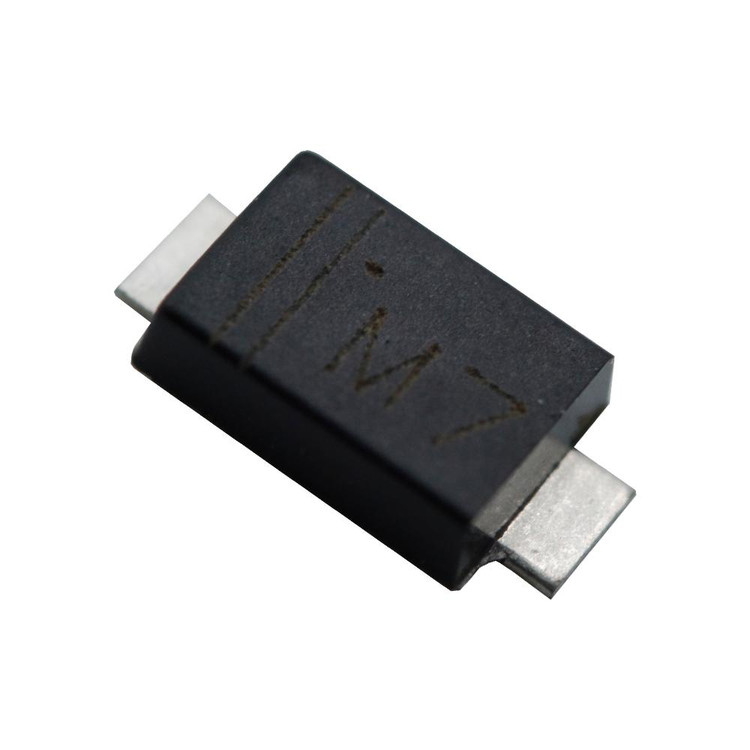

دیود M7F SMAF یک دیود rectifier عمومی با بسته‌بندی SMAF (DO-221AC) است که به دلیل ویژگی‌های برجسته‌اش، یکی از محبوب‌ترین گزینه‌ها برای کاربردهای مختلف در صنعت الکترونیک محسوب می‌شود. این دیود با توانایی تحمل ولتاژ معکوس تا 1000 ولت و جریان مستقیم 1 آمپر، انتخابی ایده‌آل برای مدارات یکسوسازی، منابع تغذیه، و سیستم‌های حفاظتی است. طراحی کم‌حجم و عملکرد حرارتی بهینه بسته‌بندی SMAF، این دیود را برای استفاده در بردهای مدار چاپی (PCB) با فضای محدود مناسب می‌سازد.

ویژگی‌های کلیدی دیود M7F SMAF

• ولتاژ معکوس بالا (VRRM): حداکثر 1000 ولت، مناسب برای کاربردهای ولتاژ بالا.

• جریان مستقیم (IF): 1 آمپر، ایده‌آل برای مدارات با جریان متوسط.

• ولتاژ مستقیم پایین (VF): حداکثر 1.1 ولت در 1 آمپر، که باعث کاهش اتلاف توان می‌شود.

• جریان نشتی معکوس پایین (IR): حداکثر 5 میکروآمپر در 1000 ولت، تضمین‌کننده پایداری در شرایط سخت.

• بسته‌بندی SMAF: طراحی کم‌حجم با عملکرد حرارتی عالی و قابلیت نصب سطحی (SMD).

• مقاومت حرارتی: مناسب برای نصب روی پدهای مسی 5×5 میلی‌متر، با مقاومت حرارتی بهینه از محل اتصال به محیط.

• استانداردهای کیفی: دارای استاندارد RoHS و طبقه‌بندی اشتعال‌پذیری UL 94V-0، که نشان‌دهنده ایمنی و کیفیت بالای مواد پلاستیکی آن است.

• دمای کاری: عملکرد پایدار در محدوده دمایی -55 تا 150 درجه سانتی‌گراد.

کاربردها

دیود M7F SMAF به دلیل ویژگی‌های منحصربه‌فرد خود در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد:

• یکسوسازی در منابع تغذیه: مناسب برای تبدیل جریان متناوب (AC) به مستقیم (DC) در آداپتورها و شارژرها.

• حفاظت از مدارات: جلوگیری از آسیب به قطعات حساس در برابر ولتاژهای معکوس.

• الکترونیک خودرو: استفاده در سیستم‌های مدیریت توان خودروهای مدرن.

• لوازم خانگی و صنعتی: کاربرد در اینورترها، سیستم‌های روشنایی LED، و تجهیزات صنعتی.

مزایای رقابتی

• اندازه کوچک و نصب آسان: بسته‌بندی SMAF امکان استفاده در مدارات با چگالی بالا را فراهم می‌کند.

• قابلیت اطمینان بالا: استفاده از چیپ‌های GPP (Glass Passivated) برای کاهش نشتی و افزایش عمر مفید.

• مقاومت در برابر جریان لحظه‌ای بالا: توانایی تحمل جریان سرج تا 30 آمپر (8.3 میلی‌ثانیه، موج سینوسی).

• سازگاری با فرآیندهای تولید خودکار: مناسب برای لحیم‌کاری در دمای بالا (250 درجه سانتی‌گراد به مدت 10 ثانیه).

پرسش‌های متداول (FAQ)

1. دیود M7F SMAF برای چه نوع کاربردهایی مناسب است؟

دیود M7F SMAF برای کاربردهای یکسوسازی عمومی، حفاظت مدارات، و تبدیل AC به DC در منابع تغذیه، سیستم‌های روشنایی LED، و تجهیزات صنعتی مناسب است. این دیود به دلیل ولتاژ معکوس بالا (1000 ولت) و جریان 1 آمپر، در پروژه‌های الکترونیکی با نیازهای متوسط تا بالا عملکرد بسیار خوبی دارد.

2. تفاوت دیود M7F SMAF با دیود 1N4007 چیست؟

دیود M7F SMAF نسخه SMD (نصب سطحی) دیود 1N4007 است. هر دو دیود مشخصات الکتریکی مشابهی دارند (1000 ولت، 1 آمپر)، اما M7F به دلیل بسته‌بندی SMAF، اندازه کوچک‌تر و مناسب‌تری برای مدارات مدرن با فضای محدود دارد. همچنین، M7F برای فرآیندهای تولید خودکار مناسب‌تر است.

3. آیا دیود M7F SMAF برای کاربردهای خودرو مناسب است؟

بله، دیود M7F SMAF با دمای کاری -55 تا 150 درجه سانتی‌گراد و مقاومت در برابر جریان سرج بالا، برای استفاده در سیستم‌های الکترونیکی خودرو، مانند مدیریت توان و حفاظت مدارات، بسیار مناسب است.
