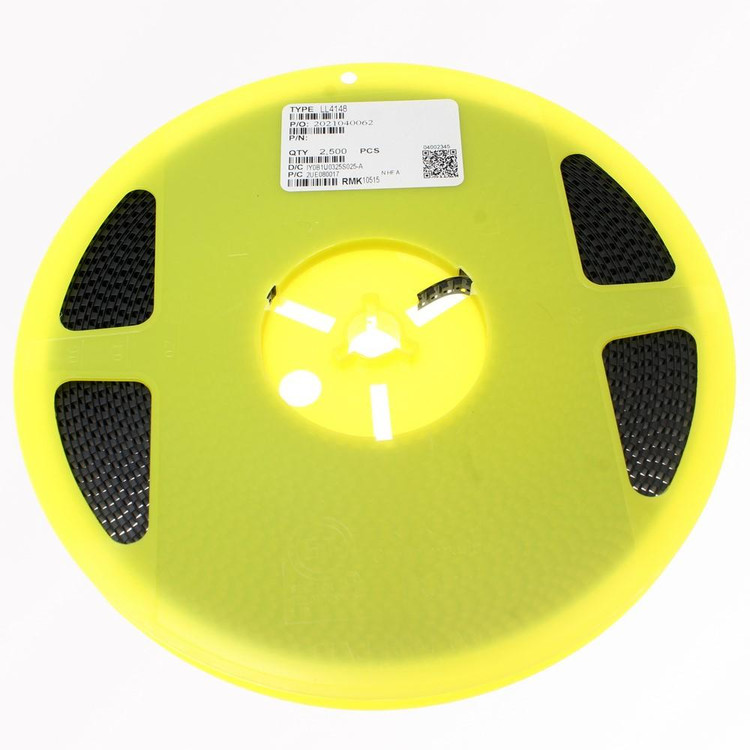

دیود LL4148

دیود LL4148 یک دیود سوئیچینگ سیگنال کوچک (Small Signal Switching Diode) با عملکرد بالا است که به دلیل سرعت سوئیچینگ سریع و ابعاد کوچک خود، به یکی از پرکاربردترین دیودها در صنعت الکترونیک تبدیل شده است. این دیود در پکیج SOD-80 MiniMELF عرضه می‌شود که برای نصب سطحی (SMD) مناسب است و در مدارهای الکترونیکی با چگالی بالا به کار می‌رود. LL4148 با مشخصات الکتریکی مشابه دیود 1N4148، گزینه‌ای ایده‌آل برای کاربردهای سوئیچینگ سریع و یکسوسازی سیگنال‌های کوچک است.

مشخصات فنی دیود LL4148

• ولتاژ معکوس پیک (VRRM): 100 ولت

• جریان مستقیم متوسط (IFAV): 150 تا 200 میلی‌آمپر (بسته به سازنده)

• زمان بازیابی معکوس (trr): 4 نانوثانیه

• ولتاژ مستقیم (VF): حداکثر 1 ولت در جریان 10 میلی‌آمپر

• جریان نشتی معکوس (IR): 25 نانوآمپر در 20 ولت یا 5 میکروآمپر در 75 ولت

• ظرفیت خازنی (Cj): 4 پیکوفاراد در 0 ولت، 1 مگاهرتز

• جریان سرج پیک (IFSM): 2 آمپر

• دمای کاری: -65 تا +175 درجه سانتی‌گراد

• پکیج: SOD-80 MiniMELF (مناسب برای نصب سطحی)

• ابعاد: طول 3.6 میلی‌متر، عرض و ارتفاع 1.5 میلی‌متر

• وزن: حدود 0.001834 اونس

این مشخصات دیود LL4148 را به گزینه‌ای مناسب برای کاربردهای حساس و پرسرعت تبدیل کرده است.

ویژگی‌های کلیدی

1. سرعت سوئیچینگ بالا: با زمان بازیابی معکوس 4 نانوثانیه، LL4148 برای کاربردهای سوئیچینگ سریع و فرکانس بالا ایده‌آل است.

2. ابعاد کوچک: پکیج MiniMELF امکان استفاده در مدارهای فشرده و با چگالی بالا را فراهم می‌کند.

3. تحمل ولتاژ بالا: توانایی تحمل ولتاژ معکوس تا 100 ولت، این دیود را برای حفاظت در برابر ولتاژهای بالا مناسب می‌سازد.

4. دمای کاری گسترده: عملکرد قابل اعتماد در دماهای بین -65 تا +175 درجه سانتی‌گراد.

5. سازگاری با استانداردهای زیست‌محیطی: این دیود مطابق با استانداردهای RoHS و REACH بوده و فاقد مواد مضر است.

کاربردها

دیود LL4148 به دلیل ویژگی‌های منحصربه‌فرد خود در طیف گسترده‌ای از کاربردهای الکترونیکی استفاده می‌شود:

• یکسوسازی سیگنال‌های کوچک: در مدارهای RF و پردازش سیگنال.

• حفاظت در برابر ولتاژ معکوس: برای جلوگیری از آسیب به قطعات حساس.

• کلیدزنی سریع: در مدارهای دیجیتال و سوئیچینگ با فرکانس بالا.

• تثبیت ولتاژ: در مدارات منبع تغذیه و رگولاتورها.

• کاربردهای عمومی: در لوازم الکترونیکی مصرفی، تجهیزات مخابراتی و سیستم‌های صنعتی.

این دیود به‌ویژه در پروژه‌های الکترونیکی که نیاز به سوئیچینگ سریع و کارایی بالا دارند، مانند مدارات محافظ، یکسوسازها و سیستم‌های کلیدزنی دیجیتال، بسیار محبوب است.

چرا LL4148 انتخابی حرفه‌ای است؟

دیود LL4148 با ترکیب سرعت بالا، ابعاد کوچک و قابلیت اطمینان، انتخابی ایده‌آل برای مهندسان و طراحان الکترونیک است. این دیود از تولیدکنندگان معتبر مانند onsemi، Vishay و Diotec عرضه می‌شود و در بازار جهانی به دلیل کیفیت و عملکرد ثابت خود شناخته شده است. پکیج SOD-80 MiniMELF آن امکان نصب خودکار در خطوط تولید را فراهم می‌کند که برای تولید انبوه بسیار مناسب است.

سوالات متداول (FAQ)

1. دیود LL4148 برای چه نوع کاربردهایی مناسب است؟

دیود LL4148 برای کاربردهای سوئیچینگ سریع، یکسوسازی سیگنال‌های کوچک، حفاظت در برابر ولتاژ معکوس و تثبیت ولتاژ در مدارهای الکترونیکی مناسب است. این دیود به‌ویژه در مدارات دیجیتال و فرکانس بالا عملکرد عالی دارد.

2. تفاوت دیود LL4148 با 1N4148 چیست؟

دیود LL4148 از نظر مشخصات الکتریکی مشابه 1N4148 است، اما در پکیج SOD-80 MiniMELF عرضه می‌شود که برای نصب سطحی (SMD) مناسب است، در حالی که 1N4148 معمولاً در پکیج‌های DO-35 (Through-Hole) یافت می‌شود.

3. آیا دیود LL4148 با استانداردهای زیست‌محیطی سازگار است؟

بله، دیود LL4148 مطابق با استانداردهای RoHS و REACH بوده و فاقد مواد مضر است، که آن را به گزینه‌ای سازگار با محیط زیست تبدیل می‌کند.

خرید دیود LL4148

برای خرید دیود LL4148 با تضمین اصالت کالا و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین قطعات الکترونیکی با کیفیت را با پشتیبانی فنی و ارسال سریع ارائه می‌دهد. اکنون می‌توانید این دیود را برای پروژه‌های خود از E366.ir تهیه کنید و از عملکرد بالای آن در طراحی‌های الکترونیکی خود بهره‌مند شوید.
