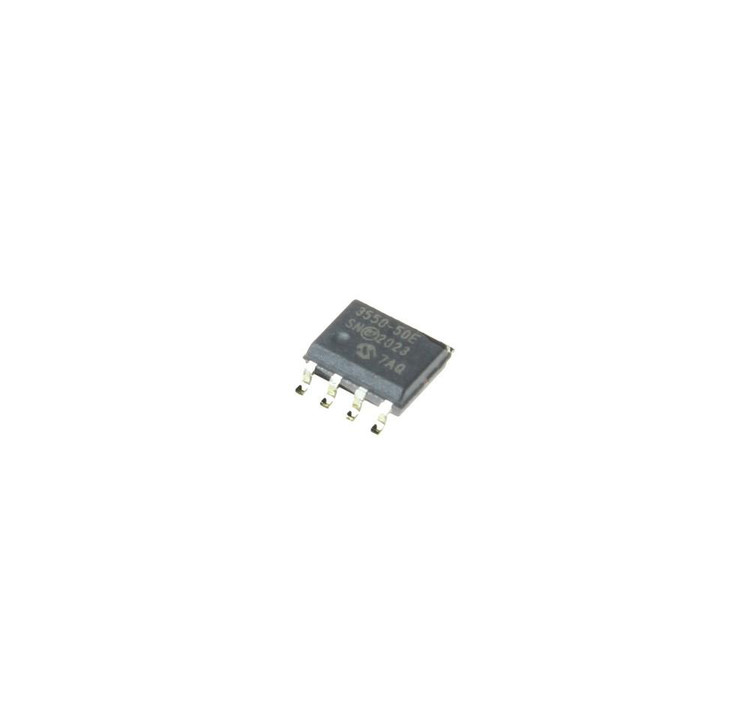

آی سی MCP3550 50E SN پکیج SO-8 (SOP-8)
MCP3550 50E SN
برند:Microchip Technology
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: MCP3550-50E/SN
نام کارخانهای: MCP3550-50E/SN
تعداد کانال 1 کانال
ساختار Sigma-Delta
تغذیه آنالوگ 2.7 ولت
تغذیه آنالوگ 5.5 ولت
تغذیه دیجیتال 2.7 ولت
نرخ نمونه برداری 12 نمونه در هر ثانیه
تغذیه دیجیتال 5.5 ولت
دقت 22 بیت
انواع رابطها 3-Wire, SPI
نوع نصب روی برد SMD/SMT
کمترین ولتاژ تغذیه 2.7 ولت
بیشترین ولتاژ تغذیه 5.5 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +125 درجه سانتیگراد
تعداد در بسته: 100 عدد
برند: Microchip Technology

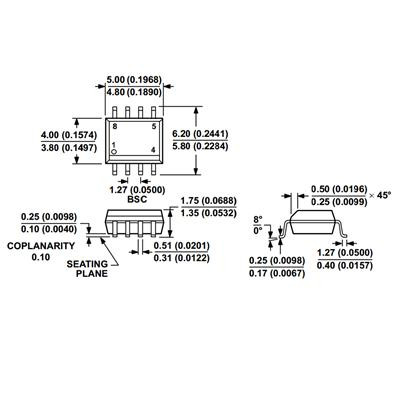

پکیج: SO-8 (SOP-8)
بستهبندی: Tape & Reel
عنوان گروه: Analog to Digital Converters - ADC
دیتاشیت: MCP3550-50E/SN
توضیحات: ADC 22-Bit,Serial,1-Ch,12.5SPS Low-Power, Single-Channel 22-Bit Delta-Sigma A/D Converter,12.5SPS
Number of Channels 1 Channel
Architecture Sigma-Delta
Analog Supply Voltage (Min) 2.7 V
Analog Supply Voltage (Max) 5.5 V
Digital Supply Voltage (Min) 2.7 V
Sampling Rate 12 S/s
Digital Supply Voltage (Max) 5.5 V
Resolution 22 bit
Interface Type 3-Wire, SPI
Mounting Style SMD/SMT
Supply Voltage (Min) 2.7 V
Supply Voltage (Max) 5.5 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +125 C°
Brand Microchip Technology
Package SO-8 (SOP-8)
نقد و بررسی
مبدل آنالوگ به دیجیتال (ADC) MCP3550-50E/SN یکی از محصولات پیشرفته شرکت Microchip Technology است که برای کاربردهای نیازمند به دقت بالا و نویز پایین طراحی شده است. این تراشه ۲۲ بیتی با معماری Delta-Sigma، سیگنالهای آنالوگ را با کیفیت استثنایی به دادههای دیجیتال تبدیل میکند و گزینهای ایدهآل برای مهندسان الکترونیک، طراحان سیستمهای اندازهگیری و توسعهدهندگان دستگاههای IoT محسوب میشود. با تمرکز بر کالیبراسیون خودکار داخلی (offset و gain)، این ADC بدون نیاز به تنظیمات پیچیده، عملکردی پایدار و قابل اعتماد ارائه میدهد. در ادامه، به بررسی دقیقتر مشخصات، مزایا و کاربردهای آن میپردازیم.
مشخصات فنی کلیدی
MCP3550-50E/SN با طراحی کممصرف و سازگار با ولتاژهای استاندارد، در بستهبندی SOIC-8 عرضه میشود و دمای کاری گستردهای را پشتیبانی میکند. جدول زیر خلاصهای از ویژگیهای اصلی آن را نشان میدهد:
| ویژگی | مشخصات |
|---|---|
| رزولوشن | ۲۲ بیت (دقت بسیار بالا برای اندازهگیریهای دقیق) |
| تعداد کانالها | ۱ کانال (تککاناله با ورودی دیفرانسیل) |
| معماری | Delta-Sigma (برای کاهش نویز و بهبود دقت) |
| رابط ارتباطی | SPI (ساده و سریع برای اتصال به میکروکنترلرها) |
| ولتاژ تغذیه | ۲.۷ تا ۵.۵ ولت (آنالوگ و دیجیتال) |
| نرخ نمونهبرداری | ۱۲.۵ نمونه در ثانیه (SPS) |
| نویز خروجی | ۲.۵ µVRMS (پایینترین سطح نویز در کلاس خود) |
| رد نویز ۵۰/۶۰ هرتز | ۱۲۰ دسیبل (ایدهآل برای محیطهای صنعتی با تداخل الکتریکی) |
| دمای کاری | -۴۰ تا +۱۲۵ درجه سلسیوس |
| مصرف توان | کممصرف (مناسب برای باتریهای طولانیمدت) |
این مشخصات بر اساس دیتاشیت رسمی Microchip استخراج شده و عملکردی برتر نسبت به ADCهای معمولی ۱۶ یا ۱۸ بیتی ارائه میدهد.
مزایا و کاربردها
یکی از برجستهترین مزایای MCP3550-50E/SN، کالیبراسیون خودکار داخلی است که خطاهای offset و gain را بدون دخالت خارجی جبران میکند، و این امر آن را برای سیستمهای خودکار ایدهآل میسازد. همچنین، رد نویز عالی در فرکانسهای ۵۰ و ۶۰ هرتز، آن را برای کاربردهای صنعتی مقاوم در برابر نویز الکتریکی مناسب میکند. مصرف توان پایین (کمتر از ۱۲۰ µA در حالت فعال) نیز امکان استفاده در دستگاههای قابل حمل مانند سنسورهای بیسیم را فراهم میآورد.
کاربردهای اصلی:
- اندازهگیری سنسورها: مانند ترموکوپلها، فشارسنجها و سنسورهای وزن دقیق در تجهیزات پزشکی.
- ابزارهای دقیق: در دستگاههای تست و اندازهگیری آزمایشگاهی یا صنعتی.
- سیستمهای IoT و اتوماسیون: برای نظارت بر پارامترهای محیطی با دقت بالا.
- کنترلرهای صنعتی: در PLCها و سیستمهای SCADA برای تبدیل سیگنالهای آنالوگ حساس.
با این ویژگیها، MCP3550-50E/SN نه تنها کارایی را افزایش میدهد، بلکه هزینههای توسعه را با کاهش نیاز به مدارهای جانبی اضافی کاهش میدهد.
سؤالات متداول (FAQ)
۱. MCP3550-50E/SN چیست و چه تفاوتی با مدلهای دیگر MCP355x دارد؟ این تراشه یک ADC ۲۲ بیتی تککاناله با نرخ نمونهبرداری ۱۲.۵ SPS است که برای کاربردهای کمسرعت اما دقیق طراحی شده. تفاوت اصلی با مدلهایی مانند MCP3551 (دو کاناله) در تعداد کانالها و نرخ نمونهبرداری است؛ نسخه ۵۰E بر رد نویز ۵۰/۶۰ هرتز تمرکز دارد و برای محیطهای اروپایی/آمریکایی بهینهسازی شده.
۲. چگونه MCP3550-50E/SN را به یک میکروکنترلر متصل کنیم؟ اتصال از طریق رابط SPI ساده است: پینهای SCK، SDI و SDO را به میکروکنترلر وصل کنید، و VREF را به یک مرجع خارجی (مانند ۲.۵ ولت) متصل نمایید. دیتاشیت Microchip راهنمایی کاملی برای تنظیمات رجیسترها ارائه میدهد، و کالیبراسیون خودکار نیاز به کد پیچیده را حذف میکند.
۳. آیا MCP3550-50E/SN برای کاربردهای باتریمحور مناسب است؟ بله، با مصرف توان پایین (حدود ۳۳۰ µW در ۵ ولت) و حالت sleep، این ADC برای دستگاههای بیسیم و سنسورهای طولانیمدت ایدهآل است. در کاربردهای IoT، میتواند تا ماهها بدون تعویض باتری کار کند.
