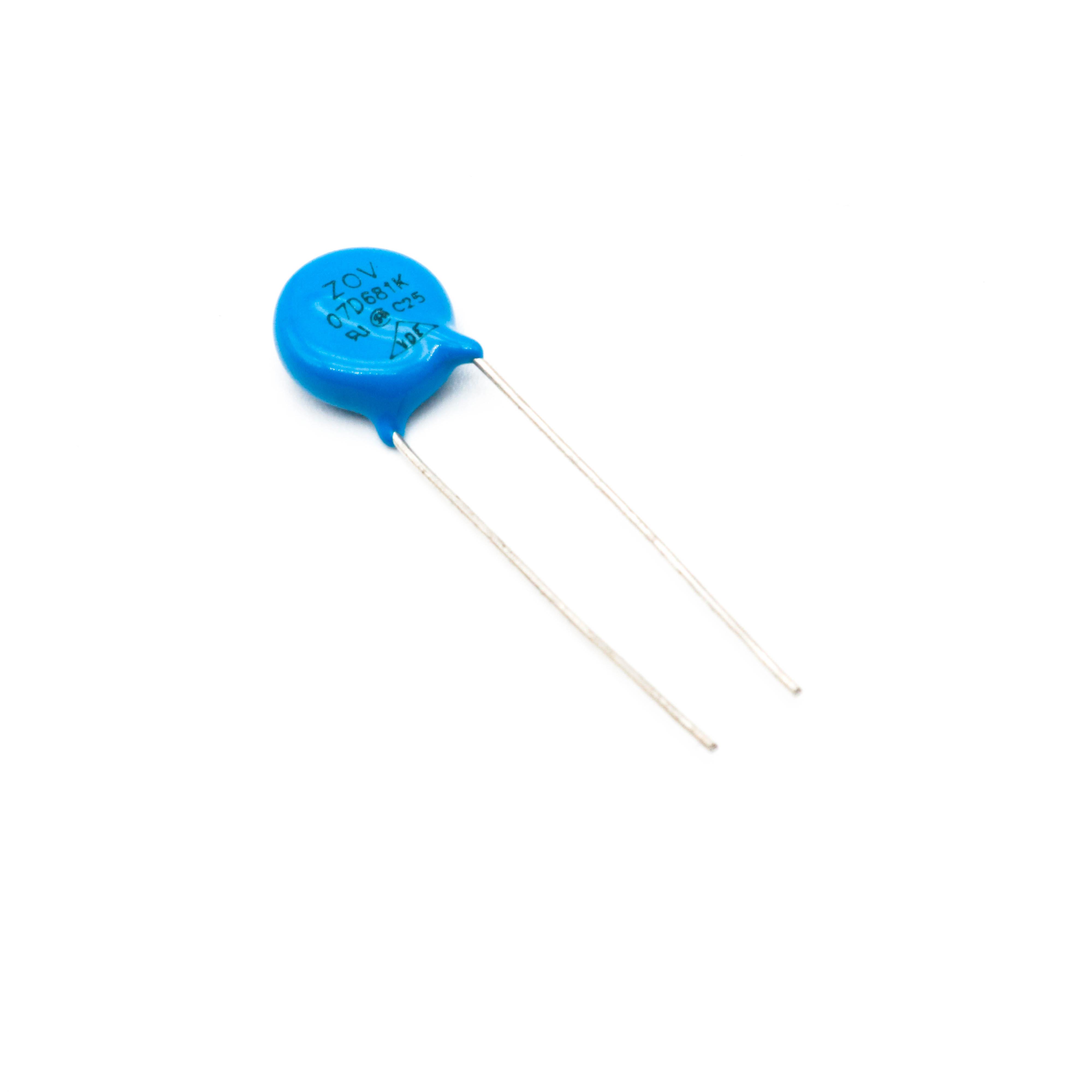

وریستور ZOV 07D681K
ZOV 07D681K
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: ZOV-07D681K
نام کارخانهای: ZOV-07D681K
برند: CHINA
پکیج: Radial
عنوان گروه: Varistors
مقدار ولتاژ AC 420 ولت
ولتاژ نگهدارنده 1120 ولت
مقدار ولتاژ DC 680 ولت
قطر خازن 7 میلیمتر
Voltage Rating AC 420 V
Clamping Voltage 1120 V
Voltage Rating DC 680 V
Diameter 7 mm
Brand CHINA
Package Radial
نقد و بررسی
وریستور ZOV-07D681K: محافظت حرفهای از مدارات الکترونیکی
معرفی وریستور ZOV-07D681K
وریستور ZOV-07D681K یکی از قطعات کلیدی در حفاظت از مدارات الکترونیکی در برابر اضافهولتاژهای ناگهانی است که از سری وریستورهای ZOV-07D تولید شده توسط برند معتبر ZOV طراحی شده است. این وریستور با ولتاژ اسمی 680 ولت در جریان 1 میلیآمپر DC و قطر 7 میلیمتر، بهطور خاص برای کاربردهایی طراحی شده که نیاز به محافظت در برابر نوسانات ولتاژ بالا دارند. وریستورها بهعنوان مقاومتهای وابسته به ولتاژ (Voltage Dependent Resistor یا VDR) شناخته میشوند و با کاهش شدید مقاومت در هنگام مواجهه با ولتاژ بیش از حد مجاز، جریان اضافی را بهصورت ایمن هدایت کرده و از آسیب به سایر اجزای مدار جلوگیری میکنند.
مشخصات فنی وریستور ZOV-07D681K
- ولتاژ اسمی (Varistor Voltage): 680 ولت در 1 میلیآمپر DC
- حداکثر ولتاژ کلامپینگ (Clamping Voltage): 1120 ولت در جریان 10 آمپر
- قطر دیسک: 7 میلیمتر
- تلرانس ولتاژ: ±10%
- حداکثر توان جذب انرژی: 0.25 ژول
- ظرفیت خازنی: حدود 100 تا 2500 پیکوفاراد (بسته به فرکانس و شرایط)
- کاربردها: محافظت از مدارات الکترونیکی در برابر صاعقه، نوسانات برق شهری، و جرقههای الکتریکی
- دمای کاری: -40 تا +85 درجه سانتیگراد
- نوع نصب: Through-Hole (نصب روی برد با پایههای سیمی)
این وریستور به دلیل اندازه کوچک و کارایی بالا، گزینهای ایدهآل برای استفاده در تجهیزات الکترونیکی حساس مانند منابع تغذیه، سیستمهای روشنایی LED، لوازم خانگی، و دستگاههای صنعتی است.
ویژگیها و مزایا
- محافظت قوی در برابر اضافهولتاژ: وریستور ZOV-07D681K با واکنش سریع به ولتاژهای بیش از حد، از سوختن قطعات حساس مدار جلوگیری میکند.
- اندازه جمعوجور: با قطر 7 میلیمتر، این وریستور بهراحتی در طراحیهای با فضای محدود جای میگیرد.
- دوام بالا: طراحی مقاوم این قطعه، آن را برای استفاده در شرایط محیطی سخت مناسب میکند.
- هزینه مقرونبهصرفه: با توجه به عملکرد قابلاعتماد و قیمت مناسب، این وریستور انتخابی اقتصادی برای پروژههای صنعتی و تجاری است.
کاربردها
وریستور ZOV-07D681K بهطور گسترده در:
- منابع تغذیه سوئیچینگ (SMPS): برای محافظت از ولتاژهای گذرای ناشی از سوئیچینگ.
- لوازم خانگی: مانند تلویزیونها، یخچالها و ماشینهای لباسشویی.
- سیستمهای روشنایی: بهویژه در لامپهای LED برای محافظت در برابر نوسانات برق.
- تجهیزات صنعتی: برای حفاظت از رلهها، موتورها و سیستمهای کنترل.
- سیستمهای مخابراتی: جهت جلوگیری از آسیب ناشی از صاعقه یا نویزهای الکتریکی.
نحوه عملکرد
وریستور ZOV-07D681K بهعنوان یک مقاومت غیرخطی عمل میکند. در شرایط عادی، مقاومت آن بسیار بالاست و جریان ناچیزی از آن عبور میکند. اما هنگامی که ولتاژ ورودی از حد مجاز (680 ولت) فراتر رود، مقاومت وریستور بهسرعت کاهش یافته و به حالت اتصال کوتاه نزدیک میشود. این رفتار باعث میشود جریان اضافی از طریق وریستور هدایت شده و از سایر اجزای مدار محافظت شود.
سوالات متداول (FAQ)
1. وریستور ZOV-07D681K برای چه نوع ولتاژهایی مناسب است؟
این وریستور برای سیستمهایی با ولتاژ کاری 420 ولت AC (RMS) یا 560 ولت DC مناسب است و میتواند در برابر ولتاژهای گذرای تا 1120 ولت در جریان 10 آمپر مقاومت کند.
2. آیا این وریستور برای محافظت در برابر صاعقه مناسب است؟
بله، وریستور ZOV-07D681K به دلیل توانایی جذب انرژی بالا و واکنش سریع، برای محافظت در برابر ولتاژهای گذرای ناشی از صاعقه در بسیاری از کاربردها مناسب است.
3. چگونه باید این وریستور را در مدار نصب کرد؟
وریستور ZOV-07D681K باید بهصورت موازی با بار یا قطعهای که نیاز به محافظت دارد، نصب شود. اطمینان حاصل کنید که ولتاژ کاری مدار با مشخصات وریستور سازگار است و از نصب صحیح پایهها بر روی برد مدار چاپی استفاده کنید.
خرید وریستور ZOV-07D681K
برای خرید وریستور ZOV-07D681K با کیفیت اصلی و قیمت مناسب، پیشنهاد میکنیم به فروشگاه آنلاین E366.ir مراجعه کنید. این فروشگاه با ارائه محصولات الکترونیکی اورجینال و پشتیبانی فنی، گزینهای مطمئن برای تأمین نیازهای شما در پروژههای الکترونیکی است.
