وریستور ZOV-07D470K: محافظ حرفه‌ای مدارهای الکترونیکی

معرفی وریستور ZOV-07D470K

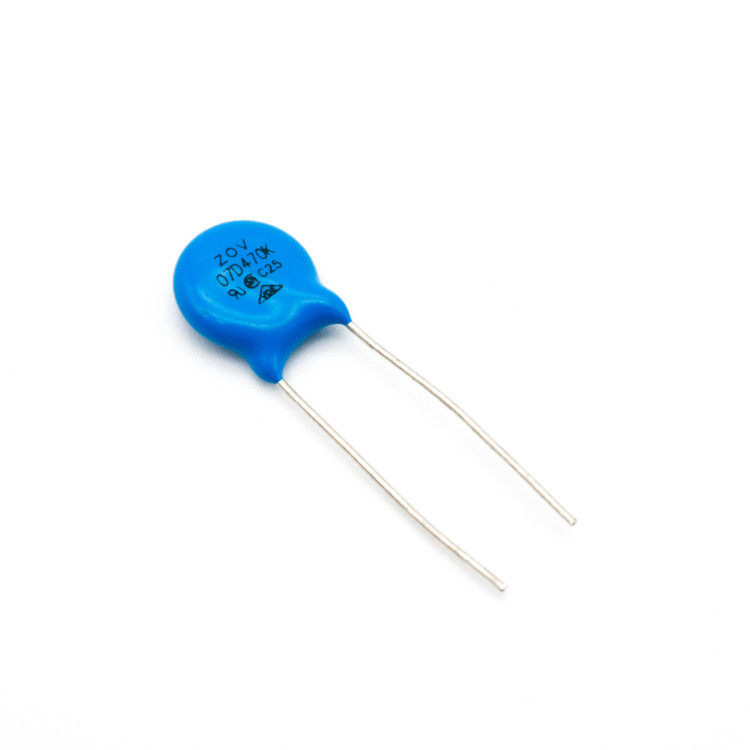

وریستور ZOV-07D470K یکی از محصولات برجسته در دسته وریستورهای اکسید فلزی (Metal Oxide Varistor) از برند معتبر ZOV است. این قطعه الکترونیکی که به اختصار VDR (Voltage Dependent Resistor) نیز نامیده می‌شود، به منظور حفاظت از مدارهای الکترونیکی در برابر اضافه ولتاژهای ناگهانی و گذرا طراحی شده است. با قطر 7 میلی‌متر و ولتاژ اسمی 47 ولت در جریان 1 میلی‌آمپر DC، این وریستور انتخابی ایده‌آل برای کاربردهای مختلف صنعتی و خانگی است.

وریستور ZOV-07D470K با بهره‌گیری از ترکیب اکسید روی (Zinc Oxide) و افزودنی‌های فلزی، دارای ویژگی‌های غیرخطی منحصربه‌فردی است که به آن امکان می‌دهد در برابر ولتاژهای بالا به سرعت واکنش نشان دهد. هنگامی که ولتاژ ورودی از حد مشخص شده (47 ولت) فراتر رود، مقاومت این قطعه به طور چشمگیری کاهش یافته و به حالت اتصال کوتاه نزدیک می‌شود. این رفتار باعث می‌شود جریان اضافی از طریق وریستور هدایت شده و از آسیب به سایر اجزای حساس مدار جلوگیری شود.

ویژگی‌های فنی وریستور ZOV-07D470K

• ولتاژ اسمی: 47 ولت (در 1 میلی‌آمپر DC)
• قطر دیسک: 7 میلی‌متر
• حداکثر ولتاژ کاری پیوسته:
  • AC: 30 ولت
  • DC: 38 ولت
• حداکثر انرژی جذب‌شده: 2.0 ژول
• جریان پیک: تا 1200 آمپر (8/20 میکروثانیه)
• ظرفیت خازنی: حدود 1700 پیکوفاراد
• زمان پاسخ‌دهی: کمتر از 25 نانوثانیه
• دمای کاری: -40 تا +85 درجه سانتی‌گراد
• کاربردها:
  • حفاظت از تجهیزات الکترونیکی خانگی (تلویزیون، کامپیوتر، سیستم‌های صوتی)
  • محافظت از مدارهای صنعتی در برابر نوسانات برق
  • استفاده در سیستم‌های مخابراتی و خودروسازی
  • سرکوب نویزهای الکتریکی و تثبیت ولتاژ مدار

مزایای استفاده از وریستور ZOV-07D470K

1. حفاظت قوی در برابر اضافه ولتاژ: این وریستور با واکنش سریع به ولتاژهای گذرا، از آسیب به قطعات حساس مانند آی‌سی‌ها، ترانزیستورها و خازن‌ها جلوگیری می‌کند.
2. اندازه کامپکت: با قطر 7 میلی‌متر، این قطعه به راحتی در مدارهای با فضای محدود جای می‌گیرد.
3. دوام بالا: ساختار مقاوم اکسید فلزی، عمر طولانی و عملکرد پایدار را در شرایط سخت تضمین می‌کند.
4. هزینه اقتصادی: با توجه به کارایی بالا، ZOV-07D470K گزینه‌ای مقرون‌به‌صرفه برای حفاظت مدارها محسوب می‌شود.
5. انعطاف‌پذیری در کاربرد: مناسب برای طیف گسترده‌ای از دستگاه‌ها، از لوازم خانگی تا تجهیزات صنعتی پیشرفته.

نحوه عملکرد وریستور

وریستور ZOV-07D470K به عنوان یک مقاومت وابسته به ولتاژ عمل می‌کند. در حالت عادی، مقاومت آن بسیار بالاست و جریان ناچیزی از آن عبور می‌کند. اما در صورت وقوع یک ولتاژ گذرا (مانند صاعقه یا نوسانات شبکه برق)، مقاومت وریستور به سرعت کاهش یافته و جریان اضافی را به زمین هدایت می‌کند. این ویژگی باعث می‌شود که وریستور به عنوان یک سپر محافظتی برای مدار عمل کند و از سوختن یا خرابی قطعات جلوگیری نماید.

سوالات متداول (FAQ)

1. وریستور ZOV-07D470K برای چه نوع مدارهایی مناسب است؟

وریستور ZOV-07D470K برای مدارهایی با ولتاژ کاری پایین (تا 30 ولت AC یا 38 ولت DC) مناسب است. این وریستور در دستگاه‌های خانگی مانند شارژرها، سیستم‌های صوتی، و همچنین در تجهیزات صنعتی و مخابراتی که نیاز به حفاظت در برابر ولتاژهای گذرا دارند، کاربرد دارد.

2. آیا وریستور ZOV-07D470K قابل استفاده در محیط‌های با دمای بالا است؟

بله، این وریستور می‌تواند در بازه دمایی -40 تا +85 درجه سانتی‌گراد به خوبی عمل کند. با این حال، برای کاربردهای خاص در دماهای بسیار بالا یا پایین، باید مشخصات دقیق محیط بررسی شود.

3. چگونه می‌توان وریستور ZOV-07D470K را در مدار نصب کرد؟

نصب وریستور ZOV-07D470K به صورت موازی با بار یا قطعه‌ای که نیاز به حفاظت دارد انجام می‌شود. اطمینان حاصل کنید که ولتاژ کاری مدار با ولتاژ اسمی وریستور سازگار باشد. همچنین، رعایت جهت‌گیری صحیح و استفاده از لحیم‌کاری مناسب برای اتصال ضروری است.

چرا ZOV-07D470K انتخابی هوشمندانه است؟

وریستور ZOV-07D470K با ترکیب کیفیت ساخت بالا، عملکرد قابل اعتماد و قیمت مناسب، گزینه‌ای عالی برای طراحان و مهندسان الکترونیک است. این قطعه نه تنها از تجهیزات شما در برابر آسیب‌های ناشی از نوسانات ولتاژ محافظت می‌کند، بلکه با طراحی فشرده و نصب آسان، بهینه‌سازی طراحی مدار را نیز تسهیل می‌کند.

خرید وریستور ZOV-07D470K

برای خرید وریستور ZOV-07D470K با کیفیت اورجینال و قیمت مناسب، پیشنهاد می‌کنیم به فروشگاه آنلاین E366.ir مراجعه کنید. این فروشگاه با ارائه محصولات الکترونیکی معتبر و خدمات پس از فروش حرفه‌ای، انتخابی مطمئن برای تأمین نیازهای شما در زمینه قطعات الکترونیکی است.
