توضیحات

نام قطعه: ZOV-07D680K
نام کارخانه‌ای: ZOV-07D680K
برند: CHINA
پکیج: Radial
عنوان گروه: Varistors
مقدار ولتاژ AC 40 ولت
ولتاژ نگهدارنده 150 ولت
مقدار ولتاژ DC 68 ولت
قطر خازن 7 میلیمتر
Voltage Rating AC 40 V
Clamping Voltage 150 V
Voltage Rating DC 68 V
Diameter 7 mm
Brand CHINA
Package Radial

نقد و بررسی

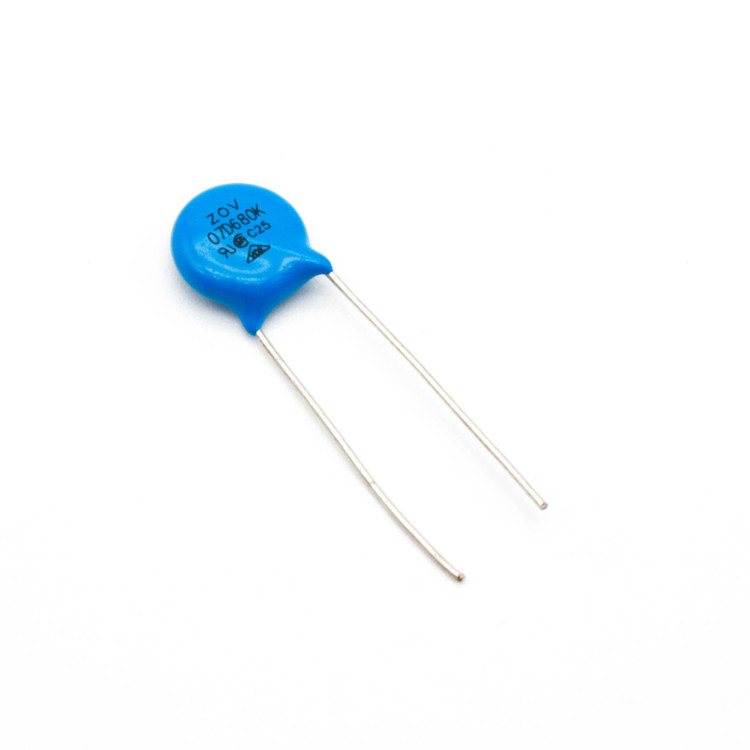

وریستور ZOV-07D680K: محافظ حرفه‌ای مدارهای الکترونیکی

وریستور ZOV-07D680K یک قطعه الکترونیکی پیشرفته از نوع مقاومت وابسته به ولتاژ (VDR: Voltage Dependent Resistor) است که برای محافظت از مدارات الکترونیکی در برابر اضافه‌ولتاژهای ناگهانی و گذرا طراحی شده است. این وریستور با قطر 7 میلی‌متر و ولتاژ نامی 68 ولت (با تلرانس ±10%)، انتخابی ایده‌آل برای کاربردهای متنوع در صنایع الکترونیک، از جمله منابع تغذیه، لوازم خانگی، و تجهیزات صنعتی است.

ویژگی‌های کلیدی وریستور ZOV-07D680K

ولتاژ نامی: 68 ولت (در جریان 1 میلی‌آمپر) با تلرانس ±10%.
قطر دیسک: 7 میلی‌متر، مناسب برای نصب روی بردهای مدار چاپی (PCB).
پاسخ سریع: واکنش فوری به اضافه‌ولتاژهای گذرا، با زمان پاسخ کمتر از نانوثانیه.
ظرفیت جذب انرژی بالا: توانایی مدیریت پالس‌های ولتاژ بالا و محافظت از قطعات حساس.
نسبت کلامپینگ پایین: کاهش مؤثر ولتاژ اضافی برای حفاظت بهینه.
عدم جریان دنباله: پس از رفع اضافه‌ولتاژ، به حالت عادی بازمی‌گردد بدون ایجاد جریان اضافی.
دمای کاری گسترده: عملکرد پایدار در بازه دمایی -40 تا +85 درجه سانتی‌گراد.
ساختار غیرقطبی: مناسب برای استفاده در مدارات AC و DC.

کاربردها

وریستور ZOV-07D680K به دلیل طراحی مقاوم و عملکرد قابل اعتماد، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

حفاظت نیمه‌هادی‌ها: محافظت از ترانزیستورها، دیودها، آی‌سی‌ها، و قطعات حساس مانند ترایاک و تایریستور.
الکترونیک مصرفی: استفاده در تلویزیون‌ها، کامپیوترها، و دستگاه‌های صوتی-تصویری.
تجهیزات صنعتی: محافظت از مدارات در برابر نوسانات ولتاژ در خطوط تولید و ماشین‌آلات.
لوازم خانگی: حفاظت از وسایلی مانند یخچال، ماشین لباسشویی، و کولر گازی.
جذب نوسانات رله و شیرهای الکترومغناطیسی: کاهش نویز و افزایش عمر مفید تجهیزات.

اصل عملکرد

وریستور ZOV-07D680K بر اساس ویژگی غیرخطی ولت-آمپر عمل می‌کند. در حالت عادی و در ولتاژهای کمتر از 68 ولت، مقاومت آن در حد چند صد مگااهم است و جریان ناچیزی از آن عبور می‌کند. اما در صورت بروز اضافه‌ولتاژ (مانند صاعقه یا پالس‌های ناگهانی)، مقاومت وریستور به سرعت به چند اهم کاهش می‌یابد و به‌صورت یک هادی عمل می‌کند، جریان اضافی را به زمین هدایت کرده و از آسیب به سایر اجزای مدار جلوگیری می‌کند. این ویژگی، ZOV-07D680K را به یکی از مؤثرترین قطعات محافظتی تبدیل کرده است.

مزایای رقابتی

اندازه جمع‌وجور: طراحی 7 میلی‌متری امکان استفاده در مدارات با فضای محدود را فراهم می‌کند.
دوام بالا: مقاومت در برابر شوک‌های حرارتی و الکتریکی.
هزینه اقتصادی: ارائه حفاظت قوی با قیمتی مقرون‌به‌صرفه.
گواهینامه‌های استاندارد: مطابق با استانداردهای جهانی مانند MSL سطح 1 (J-STD-020).

سوالات متداول (FAQ)

وریستور ZOV-07D680K برای چه نوع مداراتی مناسب است؟
این وریستور برای مدارات AC و DC با ولتاژ نامی تا 68 ولت مناسب است و می‌تواند در منابع تغذیه، لوازم خانگی، و تجهیزات صنعتی برای محافظت در برابر اضافه‌ولتاژ استفاده شود.
آیا وریستور ZOV-07D680K نیاز به تعویض دوره‌ای دارد؟
خیر، این وریستور تا زمانی که در شرایط کاری استاندارد استفاده شود و تحت اضافه‌ولتاژهای مکرر یا بیش از حد قرار نگیرد، نیازی به تعویض ندارد. با این حال، در صورت آسیب‌دیدگی (مانند ترک‌خوردگی یا سوختگی)، باید تعویض شود.
چگونه می‌توان وریستور ZOV-07D680K را روی برد نصب کرد؟
این وریستور دارای پایه‌های شعاعی (Radial) است که برای لحیم‌کاری روی بردهای مدار چاپی طراحی شده‌اند. پایه‌ها همچنین به‌عنوان هیت‌سینک عمل کرده و گرمای تولیدشده را دفع می‌کنند.

چرا ZOV-07D680K را انتخاب کنیم؟

وریستور ZOV-07D680K با ترکیب عملکرد بالا، اندازه مناسب، و قیمت اقتصادی، انتخابی ایده‌آل برای مهندسان و طراحان مدارات الکترونیکی است. این قطعه با ارائه حفاظت قابل اعتماد در برابر نوسانات ولتاژ، طول عمر و ایمنی تجهیزات شما را تضمین می‌کند.

برای خرید وریستور ZOV-07D680K با کیفیت اورجینال و قیمت مناسب، به وب‌سایت E366.ir مراجعه کنید و از خدمات حرفه‌ای و پشتیبانی این فروشگاه بهره‌مند شوید.
