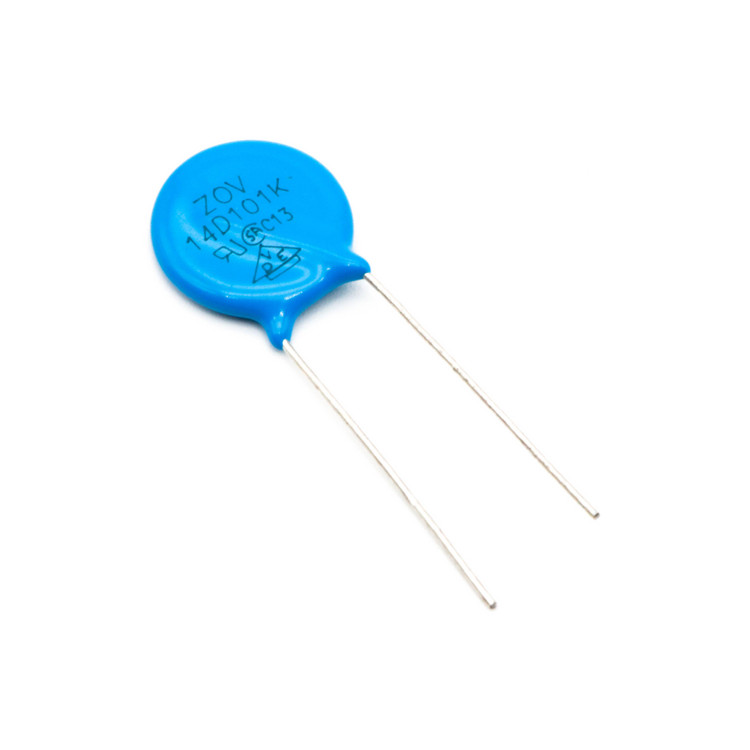

وریستور ZOV 14D101K
ZOV 14D101K
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: ZOV-14D101K
نام کارخانهای: ZOV-14D101K
مقدار ولتاژ AC 60 ولت
ولتاژ نگهدارنده 165 ولت
مقدار ولتاژ DC 100 ولت
قطر خازن 14 میلیمتر
برند: CHINA
پکیج: Radial
عنوان گروه: Varistors
Voltage Rating AC 60 V
Clamping Voltage 165 V
Voltage Rating DC 100 V
Diameter 14 mm
Brand CHINA
Package Radial
نقد و بررسی
وریستور ZOV-14D101K: محافظ قدرتمند مدارات الکترونیکی
معرفی وریستور ZOV-14D101K
وریستور ZOV-14D101K یک مقاومت وابسته به ولتاژ (VDR: Voltage Dependent Resistor) از سری وریستورهای ZOV-14D است که با قطر 14 میلیمتر و مشخصات فنی برجسته، به عنوان یکی از اجزای کلیدی در حفاظت مدارات الکترونیکی در برابر اضافهولتاژهای ناگهانی و گذرا شناخته میشود. این وریستور با ولتاژ اسمی 100 ولت در جریان 1 میلیآمپر و ظرفیت جریان لحظهای تا 4500 آمپر، عملکردی قابل اعتماد در حفاظت از تجهیزات حساس ارائه میدهد. وریستور ZOV-14D101K به دلیل طراحی غیرقطبی، در مدارات AC و DC قابل استفاده است و به طور گسترده در منابع تغذیه، سیستمهای مخابراتی، تجهیزات صنعتی و دستگاههای الکترونیکی مصرفی کاربرد دارد.
ویژگیهای فنی وریستور ZOV-14D101K
- ولتاژ اسمی: 100 ولت در 1 میلیآمپر DC
- ولتاژ RMS: 60 ولت
- حداکثر ولتاژ پیوسته: 85 ولت DC
- حداکثر جریان لحظهای: 4500 آمپر (8/20 میکروثانیه)
- حداکثر انرژی قابل جذب: 20 ژول
- قطر دیسک: 14 میلیمتر
- تلرانس ولتاژ: ±10%
- دمای کاری: -40 تا +85 درجه سانتیگراد
- کاربردها: حفاظت در برابر اضافهولتاژ در منابع تغذیه، سیستمهای مخابراتی، لوازم خانگی، و تجهیزات صنعتی
عملکرد وریستور ZOV-14D101K
وریستور ZOV-14D101K بر اساس ویژگی ولت-آمپر غیرخطی عمل میکند. در شرایط عادی که ولتاژ در محدوده مجاز (زیر 100 ولت) است، مقاومت وریستور در حد صدها مگااهم بوده و جریان عبوری از آن ناچیز است. اما در صورت بروز اضافهولتاژ (مانند صاعقه یا سوئیچینگ)، مقاومت وریستور به سرعت به چند اهم کاهش یافته و جریان اضافی را به صورت ایمن هدایت میکند، بدین ترتیب از آسیب به سایر اجزای مدار جلوگیری میشود. این ویژگی باعث میشود که ZOV-14D101K به عنوان یک محافظ قابل اعتماد در برابر نوسانات ولتاژ عمل کند.
مزایای استفاده از وریستور ZOV-14D101K
- حفاظت قوی در برابر اضافهولتاژ: با ظرفیت جذب انرژی بالا، این وریستور میتواند در برابر پالسهای ولتاژ بالا مقاومت کند.
- پاسخدهی سریع: زمان پاسخدهی در حد نانوثانیه، حفاظت فوری را تضمین میکند.
- طراحی فشرده: با قطر 14 میلیمتر، به راحتی در مدارات با فضای محدود جای میگیرد.
- دوام و پایداری: مقاومت در برابر شرایط محیطی سخت و طول عمر بالا.
- کاربرد گسترده: مناسب برای استفاده در مدارات متنوع از جمله سیستمهای خانگی، صنعتی و مخابراتی.
کاربردهای وریستور ZOV-14D101K
- منابع تغذیه: حفاظت از قطعات حساس در برابر نوسانات ولتاژ.
- لوازم خانگی: استفاده در تلویزیونها، یخچالها و سایر دستگاههای برقی برای افزایش ایمنی.
- تجهیزات مخابراتی: جلوگیری از آسیب به تجهیزات در اثر صاعقه یا تداخلات الکتریکی.
- سیستمهای صنعتی: حفاظت از PLCها، اینورترها و سایر تجهیزات کنترل صنعتی.
سوالات متداول (FAQ)
1. وریستور ZOV-14D101K در چه نوع مدارات الکتریکی قابل استفاده است؟
وریستور ZOV-14D101K به دلیل طراحی غیرقطبی، در هر دو نوع مدار AC و DC قابل استفاده است. این وریستور برای حفاظت در برابر اضافهولتاژ در منابع تغذیه، سیستمهای مخابراتی، لوازم خانگی و تجهیزات صنعتی مناسب است.
2. آیا وریستور ZOV-14D101K پس از جذب اضافهولتاژ نیاز به تعویض دارد؟
در صورتی که اضافهولتاژ در محدوده ظرفیت وریستور باشد، نیازی به تعویض نیست و وریستور به عملکرد عادی خود بازمیگردد. اما در صورت بروز اضافهولتاژ شدید یا مکرر، ممکن است وریستور آسیب ببیند و نیاز به بررسی و تعویض داشته باشد.
3. چگونه میتوانم وریستور ZOV-14D101K را نصب کنم؟
وریستور ZOV-14D101K به صورت موازی با بار یا قطعهای که نیاز به حفاظت دارد نصب میشود. برای نصب، کافی است پایههای وریستور را به مدار لحیم کرده و از رعایت قطر دیسک (14 میلیمتر) و فضای کافی برای دفع حرارت اطمینان حاصل کنید.
خرید وریستور ZOV-14D101K
برای خرید وریستور ZOV-14D101K با کیفیت اورجینال و قیمت مناسب، میتوانید به فروشگاه آنلاین E366.ir مراجعه کنید. این فروشگاه انواع قطعات الکترونیکی با ضمانت کیفیت و ارسال سریع را ارائه میدهد.
