وریستور ZOV 14D561K: محافظی قدرتمند برای مدارات الکترونیکی

معرفی محصول

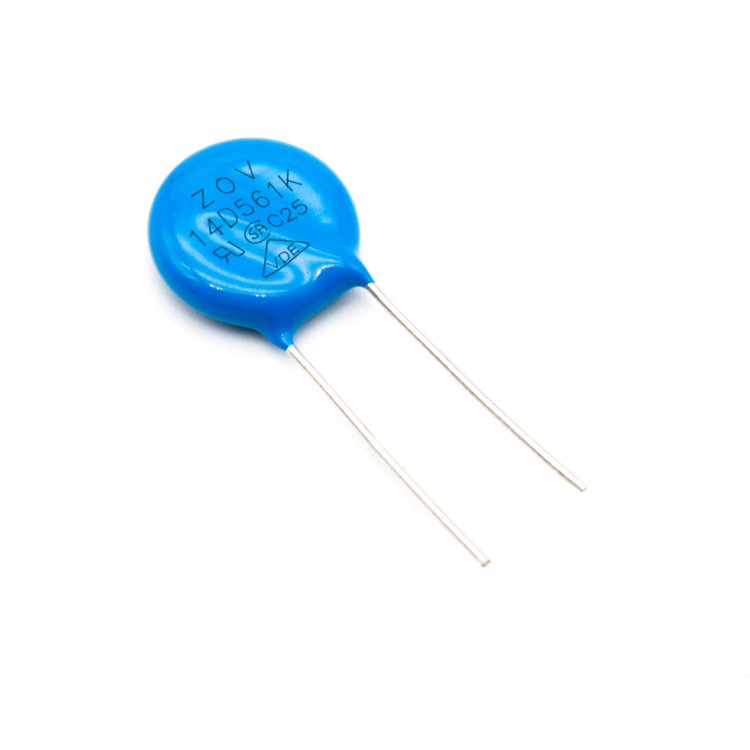

وریستور ZOV 14D561K یک مقاومت وابسته به ولتاژ (VDR: Voltage Dependent Resistor) از نوع Metal Oxide Varistor (MOV) است که برای محافظت از مدارات الکترونیکی در برابر اضافه‌ولتاژهای ناگهانی و گذرا طراحی شده است. این محصول با قطر دیسک 14 میلی‌متر و ولتاژ نامی 560 ولت، یکی از گزینه‌های ایده‌آل برای کاربردهای صنعتی، خانگی و مخابراتی محسوب می‌شود. وریستور ZOV 14D561K با جذب انرژی اضافی ناشی از نوسانات ولتاژ مانند صاعقه، سوئیچینگ شبکه برق یا نویزهای الکتریکی، از آسیب به قطعات حساس الکترونیکی جلوگیری می‌کند.

این وریستور با ویژگی‌های برجسته‌ای نظیر ظرفیت جذب انرژی بالا، زمان پاسخ‌دهی سریع و طراحی مقاوم، انتخابی مطمئن برای حفاظت از تجهیزات در برابر شوک‌های الکتریکی است. ساختار غیرخطی آن باعث می‌شود که در شرایط عادی مقاومت بالایی داشته باشد و جریان کمی از آن عبور کند، اما در صورت بروز ولتاژ بیش از حد مجاز، مقاومت آن به‌سرعت کاهش یافته و جریان اضافی را به‌صورت ایمن هدایت می‌کند.

مشخصات فنی

• مدل: ZOV-14D561K
• ولتاژ نامی (AC Vrms): 350 ولت
• ولتاژ نامی (DC): 460 ولت
• حداکثر ولتاژ کلامپینگ: 845 ولت در جریان 50 آمپر
• حداکثر انرژی قابل جذب: 113 ژول
• ظرفیت خازنی: 450 پیکوفاراد
• دمای کاری: -40 تا +105 درجه سانتی‌گراد
• نوع نصب: Through Hole (سوراخ‌دار)
• فاصله پایه‌ها: 10 میلی‌متر
• قطر دیسک: 14 میلی‌متر
• قدرت نامی: 0.6 وات

کاربردها

وریستور ZOV 14D561K به دلیل ویژگی‌های منحصربه‌فرد خود در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

• منابع تغذیه: حفاظت از مدارهای ورودی در برابر ولتاژهای گذرا.
• لوازم خانگی: محافظت از وسایلی مانند یخچال، ماشین لباسشویی، مایکروویو و کولر گازی.
• تجهیزات مخابراتی: حفاظت از مودم‌ها، روترها و تجهیزات ارتباطی در برابر نوسانات خطوط.
• الکترونیک مصرفی: استفاده در تلویزیون‌ها، کامپیوترها و کنسول‌های بازی برای افزایش طول عمر قطعات.
• اتوماسیون صنعتی: حفاظت از کنترل‌کننده‌ها و سنسورها در برابر نوسانات الکتریکی.
• الکترونیک خودرو: محافظت از سیستم‌های الکتریکی خودرو در برابر ولتاژهای ناخواسته.

مزایا

• حفاظت قوی: توانایی کلامپینگ ولتاژهای بالا و محافظت از قطعات حساس.
• جذب انرژی بالا: قابلیت جذب انرژی‌های گذرای بزرگ بدون خرابی.
• پاسخ‌دهی سریع: واکنش سریع به ولتاژهای اضافی برای جلوگیری از آسیب به مدار.
• طراحی فشرده: مناسب برای نصب در فضاهای محدود.
• دوام بالا: عملکرد پایدار در شرایط محیطی سخت و دمای بالا.

سوالات متداول (FAQ)

1. وریستور ZOV 14D561K در چه نوع مداراتی قابل استفاده است؟

این وریستور برای محافظت از مدارات حساس در برابر اضافه‌ولتاژهای گذرا در منابع تغذیه، لوازم خانگی، تجهیزات مخابراتی، سیستم‌های صنعتی و الکترونیک خودرو مناسب است. این محصول به‌ویژه در مداراتی که در معرض نوسانات ناشی از صاعقه یا سوئیچینگ شبکه هستند، کاربرد دارد.

2. چگونه می‌توان وریستور ZOV 14D561K را در مدار نصب کرد؟

وریستور ZOV 14D561K به‌صورت Through Hole نصب می‌شود. معمولاً آن را به‌صورت موازی با ورودی مدار یا خطوط برق قرار می‌دهند تا در برابر ولتاژهای اضافی، جریان را به‌صورت ایمن هدایت کند. اطمینان حاصل کنید که ولتاژ کاری مدار کمتر از ولتاژ نامی وریستور (350 ولت AC یا 460 ولت DC) باشد.

3. آیا وریستور ZOV 14D561K نیاز به تعویض دوره‌ای دارد؟

در شرایط عادی و در صورت عدم وقوع اضافه‌ولتاژهای شدید، این وریستور می‌تواند برای مدت طولانی کار کند. با این حال، اگر وریستور چندین بار در معرض ولتاژهای بالا قرار گیرد، ممکن است ظرفیت جذب انرژی آن کاهش یابد و نیاز به تعویض داشته باشد.
