وریستور ZOV-20D220K: محافظت حرفه‌ای مدارات در برابر اضافه ولتاژ

معرفی وریستور ZOV-20D220K

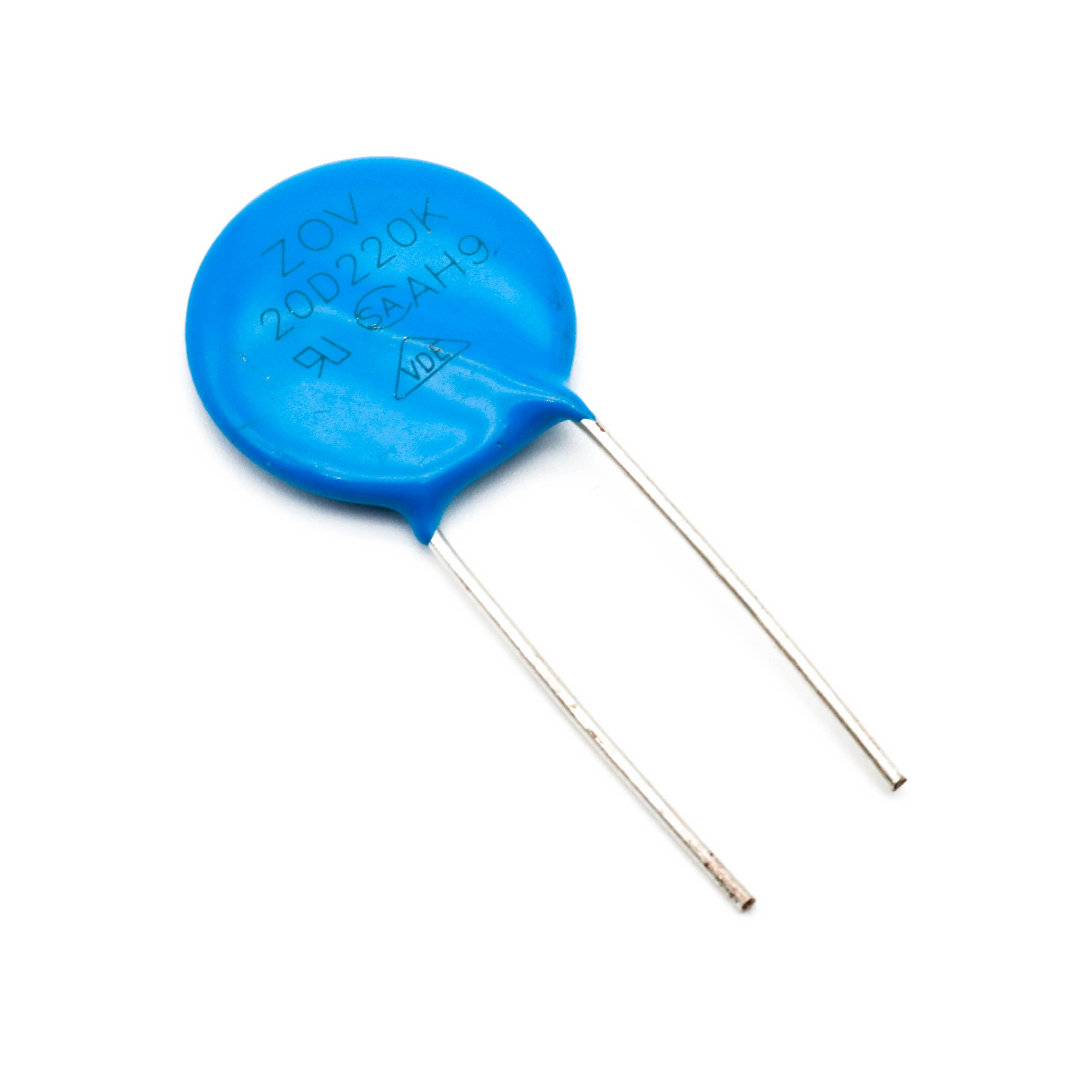

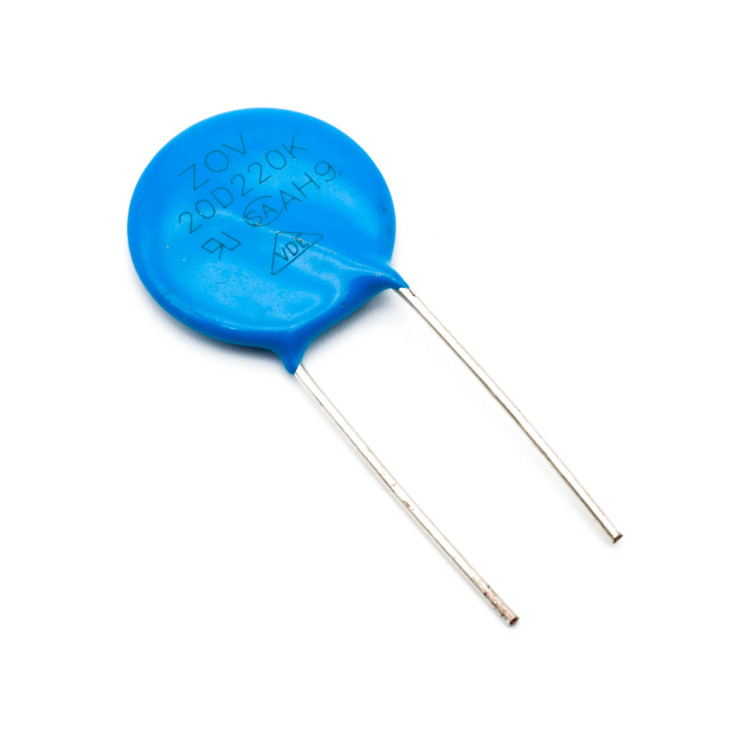

وریستور ZOV-20D220K یکی از محصولات برجسته در دسته وریستورهای اکسید فلزی (Metal Oxide Varistor) است که برای حفاظت از مدارات الکترونیکی در برابر اضافه ولتاژهای ناگهانی طراحی شده است. این قطعه با کد شناسایی ZOV-20D220K و برند معتبر ZOV، به دلیل ویژگی‌های فنی برجسته و عملکرد قابل اعتماد، انتخابی ایده‌آل برای مهندسان و طراحان مدارات الکترونیکی است. این وریستور با قطر 20 میلی‌متر و بسته‌بندی شعاعی (Radial) تولید می‌شود و به دلیل توانایی بالای جذب انرژی‌های گذرا (Transient/Surge Absorber)، در کاربردهای مختلف صنعتی و خانگی مورد استفاده قرار می‌گیرد.

وریستور ZOV-20D220K به عنوان یک مقاومت وابسته به ولتاژ (Voltage Dependent Resistor یا VDR) عمل می‌کند. این قطعه با ویژگی غیرخطی خود، در شرایط عادی مقاومت بالایی دارد، اما هنگامی که ولتاژ ورودی از حد مشخص (در این مورد 14 ولت AC RMS) فراتر رود، مقاومت آن به شدت کاهش یافته و با ایجاد حالتی شبیه به اتصال کوتاه، جریان اضافی را از مدار منحرف می‌کند. این مکانیزم از آسیب به قطعات حساس در برابر نوسانات ولتاژ جلوگیری می‌کند.

مشخصات فنی

• ولتاژ اسمی: 14 ولت AC (RMS) یا 18 ولت DC در جریان 1 میلی‌آمپر
• حداکثر ولتاژ مجاز (AC RMS): 14 ولت
• حداکثر انرژی قابل جذب: 4.0 ژول
• ظرفیت خازنی: حدود 1000 تا 2500 پیکوفاراد (بسته به فرکانس)
• جریان پیک حداکثر: 2000 آمپر (8/20 میکروثانیه)
• دمای کاری: -40 تا +85 درجه سانتی‌گراد
• پکیج: Radial، با قطر 20 میلی‌متر
• کاربردها: محافظت از منابع تغذیه، تجهیزات صنعتی، لوازم خانگی، سیستم‌های مخابراتی و مدارات الکترونیکی حساس

ویژگی‌ها و مزایا

1. حفاظت قوی در برابر اضافه ولتاژ: وریستور ZOV-20D220K با توانایی جذب انرژی‌های گذرای بالا، از مدارات در برابر صاعقه، نوسانات شبکه برق و جرقه‌های الکتریکی محافظت می‌کند.
2. پاسخ سریع: این وریستور در کسری از ثانیه به تغییرات ولتاژ واکنش نشان می‌دهد و از آسیب به قطعات جلوگیری می‌کند.
3. طراحی مقاوم: با ساختار اکسید فلزی و بسته‌بندی شعاعی، این قطعه برای استفاده در شرایط محیطی سخت مناسب است.
4. کاربرد گسترده: از منابع تغذیه سوئیچینگ گرفته تا سیستم‌های مخابراتی و لوازم خانگی، این وریستور در طیف وسیعی از کاربردها قابل استفاده است.
5. قیمت مقرون‌به‌صرفه: با توجه به کیفیت و عملکرد، این محصول ارزش بالایی در مقایسه با هزینه ارائه می‌دهد.

کاربردها

وریستور ZOV-20D220K در موارد زیر کاربرد دارد:

• منابع تغذیه: حفاظت از رگولاتورها و قطعات حساس در برابر نوسانات ولتاژ.
• لوازم خانگی: استفاده در تلویزیون‌ها، یخچال‌ها و سیستم‌های تهویه برای جلوگیری از آسیب ناشی از صاعقه یا نوسانات برق.
• تجهیزات صنعتی: حفاظت از PLCها، اینورترها و سایر تجهیزات کنترلی.
• سیستم‌های مخابراتی: محافظت از تجهیزات حساس در برابر ولتاژهای گذرا ناشی از سوئیچینگ یا صاعقه.

سوالات متداول (FAQ)

1. وریستور ZOV-20D220K برای چه نوع مدارات مناسب است؟

این وریستور برای مدارات با ولتاژ کاری پایین (14 ولت AC RMS) مناسب است و به‌ویژه در کاربردهایی که نیاز به حفاظت در برابر ولتاژهای گذرای کم‌انرژی دارند، مانند منابع تغذیه کوچک، لوازم خانگی و سیستم‌های مخابراتی، عملکرد بسیار خوبی دارد.

2. چگونه می‌توان وریستور ZOV-20D220K را در مدار نصب کرد؟

این وریستور به صورت موازی با بار یا قطعه‌ای که نیاز به حفاظت دارد نصب می‌شود. پایه‌های شعاعی آن امکان نصب آسان روی بردهای PCB را فراهم می‌کند. اطمینان حاصل کنید که ولتاژ کاری مدار با ولتاژ اسمی وریستور (14 ولت AC RMS) سازگار باشد.

3. آیا وریستور ZOV-20D220K پس از فعال شدن قابل استفاده مجدد است؟

بله، وریستورهای اکسید فلزی مانند ZOV-20D220K در صورتی که جریان و انرژی ورودی از حد مجاز آن‌ها فراتر نرود، قابل استفاده مجدد هستند. با این حال، در صورت مواجهه با اضافه ولتاژهای شدید و مکرر، ممکن است نیاز به تعویض داشته باشند.

خرید وریستور ZOV-20D220K

برای تهیه وریستور ZOV-20D220K با کیفیت تضمین‌شده و قیمت مناسب، می‌توانید به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با ضمانت اصالت کالا ارائه می‌دهد و امکان خرید آسان و سریع را برای شما فراهم می‌کند.
