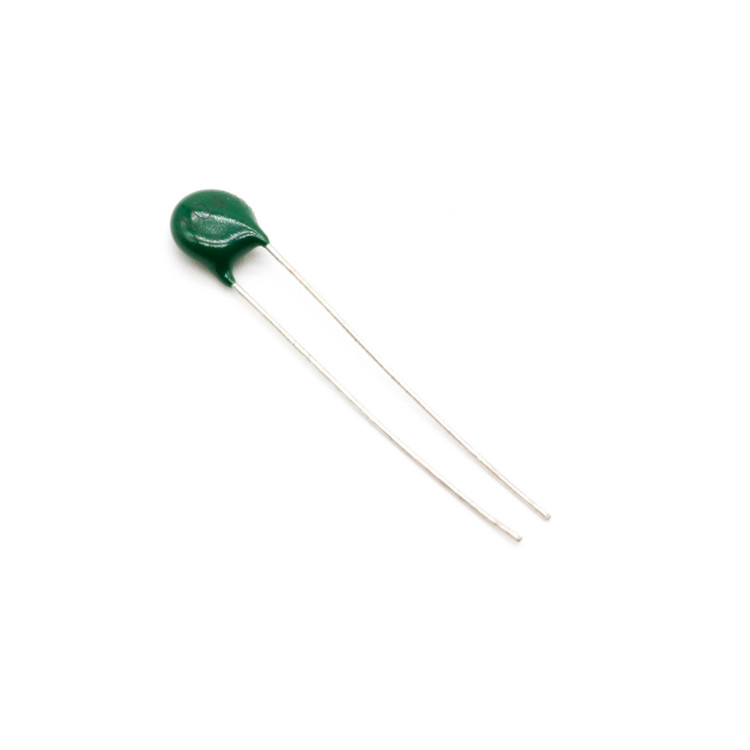

مقاومت حرارتی 100کیلواهم 5میلی متر NTC 104 5M

ترمیستور NTC 100 کیلواهم 5 میلی‌متر (مدل 104 5M) یکی از پیشرفته‌ترین و پرکاربردترین سنسورهای دمایی در صنعت الکترونیک است که به دلیل دقت بالا، اندازه جمع‌وجور و پاسخ سریع به تغییرات دما، در پروژه‌های متنوع الکترونیکی و صنعتی مورد استفاده قرار می‌گیرد. این ترمیستور از نوع NTC (Negative Temperature Coefficient) است، به این معنا که با افزایش دما، مقاومت الکتریکی آن به‌صورت غیرخطی کاهش می‌یابد. این ویژگی، ترمیستور 104 5M را به گزینه‌ای ایده‌آل برای کاربردهایی تبدیل کرده که نیاز به اندازه‌گیری دقیق دما یا کنترل حرارتی دارند.

ویژگی‌های کلیدی ترمیستور NTC 100 کیلواهم 5 میلی‌متر

• مقاومت اسمی: 100 کیلواهم در دمای استاندارد 25 درجه سانتی‌گراد با تلرانس ±1%، که دقت بالایی را در اندازه‌گیری دما تضمین می‌کند.
• ضریب دمایی منفی (NTC): کاهش مقاومت با افزایش دما، مناسب برای کاربردهای حساس به تغییرات حرارتی.
• ابعاد کوچک: قطر 5 میلی‌متر، ایده‌آل برای نصب در فضاهای محدود مانند پرینترهای سه‌بعدی و دستگاه‌های الکترونیکی.
• محدوده دمایی گسترده: عملکرد قابل اعتماد در بازه دمایی -50 تا +300 درجه سانتی‌گراد (بسته به مدل خاص).
• پاسخ سریع: واکنش سریع به تغییرات دما، که آن را برای کاربردهای دینامیک مناسب می‌سازد.
• ساختار مقاوم: ساخته شده از مواد نیمه‌هادی اکسید فلزی با سرامیک تف‌جوشی‌شده، که دوام و پایداری طولانی‌مدت را تضمین می‌کند.

کاربردهای ترمیستور NTC 100 کیلواهم 5 میلی‌متر

ترمیستور 104 5M به دلیل ویژگی‌های منحصربه‌فرد خود در طیف گسترده‌ای از صنایع و پروژه‌ها مورد استفاده قرار می‌گیرد:

• پرینترهای سه‌بعدی: تنظیم دقیق دمای نازل (Hot-End) و صفحه داغ (Heated Bed) برای بهبود کیفیت چاپ.
• اتوماسیون صنعتی: کنترل دمای تجهیزات صنعتی، مانند موتورها، ترانسفورماتورها و یاتاقان‌ها.
• لوازم خانگی: استفاده در دستگاه‌هایی مانند یخچال، کولر گازی، مایکروویو و اجاق‌های القایی برای پایش و تنظیم دما.
• پزشکی: اندازه‌گیری دما در تجهیزات پزشکی حساس مانند دستگاه‌های مانیتورینگ.
• الکترونیک مصرفی: حفاظت از مدارها در برابر جریان هجومی (Inrush Current) و تنظیم دمای قطعات مانند ICها و ترانزیستورها.

مزایای استفاده از ترمیستور NTC 104 5M

1. دقت بالا: با تلرانس 1% و ضریب بتا (B) معمولاً در محدوده 3950، این ترمیستور دقت بی‌نظیری در اندازه‌گیری دما ارائه می‌دهد.
2. اندازه جمع‌وجور: طراحی 5 میلی‌متری امکان نصب در فضاهای کوچک را فراهم می‌کند.
3. حساسیت بالا: تغییرات اندک دما منجر به تغییرات قابل‌توجه در مقاومت می‌شود، که برای کاربردهای دقیق حیاتی است.
4. هزینه مقرون‌به‌صرفه: با وجود عملکرد حرفه‌ای، قیمت این ترمیستور در مقایسه با سایر سنسورهای دما بسیار مناسب است.
5. قابلیت اطمینان: مقاومت در برابر شرایط محیطی سخت و عمر طولانی.

نحوه عملکرد ترمیستور NTC 104 5M

ترمیستور NTC 104 5M به‌عنوان یک سنسور دمایی، مقاومت الکتریکی خود را بر اساس تغییرات دما تنظیم می‌کند. این ترمیستور معمولاً در مدارهای مقسم ولتاژ استفاده می‌شود، جایی که ولتاژ خروجی متناسب با تغییرات مقاومت (و در نتیجه دما) اندازه‌گیری می‌شود. برای دستیابی به بهترین عملکرد، جریان عبوری از ترمیستور باید کم باشد تا از اثرات خودگرمایی (Self-Heating) جلوگیری شود، که می‌تواند دقت اندازه‌گیری را تحت تأثیر قرار دهد.

مشخصات فنی

• مقاومت در 25 درجه سانتی‌گراد: 100 کیلواهم ±1%
• ضریب بتا (B): معمولاً 3950 (بسته به مدل خاص)
• قطر دیسک: 5 میلی‌متر
• محدوده دمایی کاری: -50 تا +300 درجه سانتی‌گراد
• تلرانس: ±1%
• جنس: سرامیک نیمه‌هادی اکسید فلزی
• کاربرد پیشنهادی: پرینترهای سه‌بعدی، سیستم‌های HVAC، و مدارهای محافظ

سوالات متداول (FAQ)

1. ترمیستور NTC 100 کیلواهم 5 میلی‌متر برای چه کاربردهایی مناسب است؟
این ترمیستور برای اندازه‌گیری و کنترل دما در پرینترهای سه‌بعدی، لوازم خانگی (مانند یخچال و مایکروویو)، تجهیزات پزشکی، و مدارهای محافظتی مناسب است. به‌ویژه در پرینترهای سه‌بعدی، برای تنظیم دمای نازل و صفحه داغ کاربرد گسترده‌ای دارد.

2. چگونه می‌توان ترمیستور NTC 104 5M را در مدار نصب کرد؟
ترمیستور معمولاً در یک مدار مقسم ولتاژ با یک مقاومت سری (مانند 100 کیلواهم) استفاده می‌شود. ولتاژ خروجی ترمیستور با استفاده از یک میکروکنترلر (مانند Arduino یا ESP8266) اندازه‌گیری شده و با استفاده از فرمول‌های استاندارد یا جدول دمایی به دما تبدیل می‌شود. برای جلوگیری از خودگرمایی، جریان عبوری باید کم باشد.

3. تفاوت ترمیستور NTC و PTC چیست؟
ترمیستور NTC (ضریب دمایی منفی) با افزایش دما مقاومتش کاهش می‌یابد، در حالی که ترمیستور PTC (ضریب دمایی مثبت) با افزایش دما مقاومتش افزایش می‌یابد. NTC برای اندازه‌گیری دما و PTC برای حفاظت در برابر دمای بیش از حد مناسب‌تر است.
