توضیحات

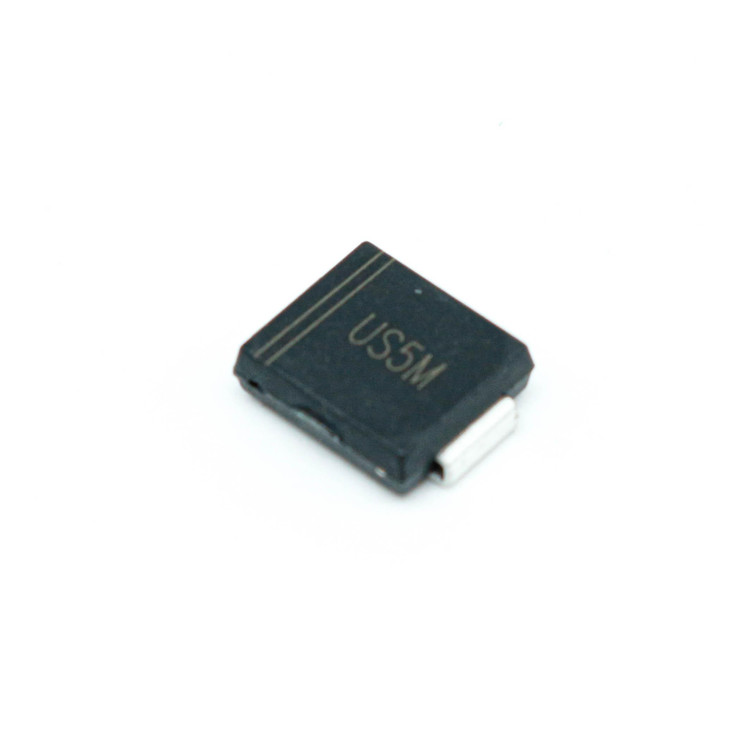

نام قطعه: فست دیود 75نانوثانیه 5آمپر 1000ولت US5M
ولتاژ معکوس پیک (VRRM): 1000 ولت
جریان متوسط رو به جلو (IF(AV)): 5 آمپر
زمان بازیابی معکوس (trr): 75 نانوثانیه
ولتاژ رو به جلو (VF): حداکثر 1.7 ولت

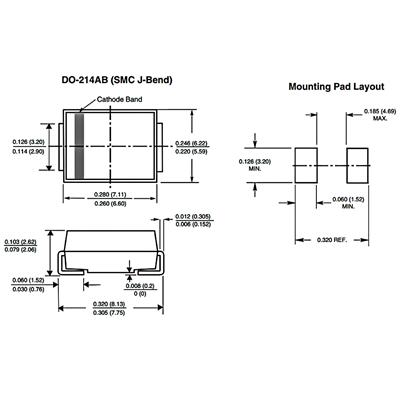

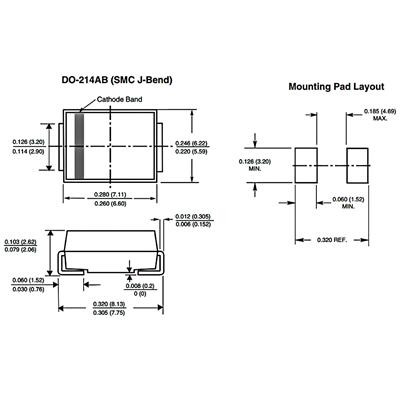

پکیج: DO-214AB (SMC)
دمای کاری: -55 تا +150 درجه سانتی‌گراد
جریان سرج (IFSM): تا 150 آمپر
نام کارخانه‌ای: US5M
برند: CHINA
پکیج: DO-214AB (SMCJ)
عنوان گروه: Diodes - General Purpose, Power, Switching
دیتاشیت: US5M
توضیحات: دیود فست 75 نانو ثانیه 5 آمپر 1000 ولت Surface Mount Ultra Fast Rectifier

نقد و بررسی

فست دیود US5M یک دیود بازیابی سریع (Fast Recovery Diode) با مشخصات برجسته است که برای کاربردهای صنعتی و الکترونیکی پیشرفته طراحی شده است. این دیود با توانایی تحمل ولتاژ معکوس تا 1000 ولت، جریان مستقیم 5 آمپر و زمان بازیابی معکوس فوق‌العاده سریع 75 نانوثانیه، یکی از گزینه‌های ایده‌آل برای مدارات با فرکانس بالا و بارهای سنگین محسوب می‌شود. این محصول به دلیل کارایی بالا، قابلیت اطمینان و عملکرد بهینه در شرایط سخت، در پروژه‌های حرفه‌ای الکترونیک و صنعتی جایگاه ویژه‌ای دارد.

مشخصات فنی فست دیود US5M

ولتاژ معکوس پیک (VRRM): 1000 ولت
جریان متوسط رو به جلو (IF(AV)): 5 آمپر
زمان بازیابی معکوس (trr): 75 نانوثانیه
ولتاژ رو به جلو (VF): حداکثر 1.7 ولت
پکیج: DO-214AB (SMC) یا مشابه، بسته به تولیدکننده
دمای کاری: -55 تا +150 درجه سانتی‌گراد
جریان سرج (IFSM): تا 150 آمپر (پیک غیرتکراری)

این مشخصات، دیود US5M را به گزینه‌ای مناسب برای کاربردهایی مانند منابع تغذیه سوئیچینگ (SMPS)، اینورترها، مبدل‌های DC-DC، و سیستم‌های جوش اینورتری تبدیل کرده است.

ویژگی‌ها و مزایا

سرعت بالای سوئیچینگ: زمان بازیابی معکوس 75 نانوثانیه، این دیود را برای کاربردهای فرکانس بالا مانند منابع تغذیه سوئیچینگ و مبدل‌های توان ایده‌آل می‌کند.
تحمل ولتاژ و جریان بالا: با توانایی تحمل 1000 ولت و 5 آمپر، US5M برای مدارات صنعتی و پروژه‌های سنگین مناسب است.
پکیج مقاوم و کم‌حجم: پکیج SMC امکان نصب سطحی (SMD) را فراهم می‌کند که فضای کمتری روی برد اشغال کرده و طراحی مدارات را ساده‌تر می‌کند.
پایداری حرارتی: عملکرد قابل اعتماد در دماهای بالا و شرایط محیطی سخت.
کارایی انرژی: تلفات انرژی پایین در هنگام سوئیچینگ، بازدهی سیستم را افزایش می‌دهد.

کاربردها

منابع تغذیه سوئیچینگ (SMPS): برای یکسوسازی جریان با فرکانس بالا.
اینورترها و مبدل‌ها: در سیستم‌های خورشیدی، UPS و درایوهای موتور.
دستگاه‌های جوش اینورتری: برای مدیریت جریان‌های بالا و سوئیچینگ سریع.
سیستم‌های مخابراتی و اتوماسیون صنعتی: به عنوان دیود هرزگرد یا یکسوساز.
الکترونیک خودرو: در سیستم‌های شارژ و مدیریت توان خودروهای برقی.

چرا فست دیود US5M؟

دیود US5M به دلیل ترکیب بی‌نظیر سرعت، قدرت و دوام، انتخابی حرفه‌ای برای مهندسان و طراحان مدارات الکترونیکی است. این دیود نه تنها عملکردی پایدار ارائه می‌دهد، بلکه با قیمت رقابتی و دسترسی آسان، گزینه‌ای مقرون‌به‌صرفه برای پروژه‌های صنعتی و تجاری محسوب می‌شود. کیفیت ساخت بالا و سازگاری با استانداردهای صنعتی، این محصول را به یکی از محبوب‌ترین دیودهای فست در بازار تبدیل کرده است.

سوالات متداول (FAQ)

1. فست دیود US5M برای چه نوع مداراتی مناسب است؟
دیود US5M برای مدارات با فرکانس بالا مانند منابع تغذیه سوئیچینگ، اینورترها، مبدل‌های DC-DC و دستگاه‌های جوش اینورتری مناسب است. زمان بازیابی سریع 75 نانوثانیه و تحمل جریان 5 آمپر، آن را برای کاربردهای صنعتی و الکترونیکی پیشرفته ایده‌آل می‌کند.

2. تفاوت دیود US5M با دیودهای معمولی چیست؟
دیود US5M یک دیود بازیابی سریع است که نسبت به دیودهای معمولی، زمان بازیابی معکوس بسیار کوتاه‌تری (75 نانوثانیه) دارد. این ویژگی باعث کاهش تلفات انرژی و افزایش کارایی در مدارات فرکانس بالا می‌شود.

3. آیا دیود US5M برای پروژه‌های DIY مناسب است؟
بله، این دیود به دلیل پکیج SMD و مشخصات فنی مناسب، برای پروژه‌های حرفه‌ای DIY مانند ساخت منابع تغذیه یا اینورترهای کوچک مناسب است. با این حال، برای نصب آن نیاز به تجهیزات لحیم‌کاری SMD دارید.

خرید فست دیود US5M

برای تهیه فست دیود US5M با کیفیت اورجینال و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین قطعات الکترونیکی، مجموعه‌ای گسترده از دیودها و سایر قطعات با کیفیت بالا را ارائه می‌دهد و با خدمات ارسال سریع و پشتیبانی فنی، خریدی مطمئن را برای شما تضمین می‌کند.
