توضیحات

نام قطعه: مقاومت شنت 0.001اهم 3وات 1درصد SHUNT RESISTOR 0.001ohm 3W 1% 2512
نام کارخانه‌ای: SHUNT RESISTOR 0.001R (2512) 3W 1%
برند: CHINA
پکیج: 2512 (6332)
عنوان گروه: Current Sense Resistors - SMD
دیتاشیت: SHUNT RESISTOR 0.001R (2512) 3W 1%
توضیحات: %1 مقاومت دقیق متال فیلم 0.001 اهم Axial Lead Resistors are Constructed with Steatite Ceramic Cores or Aluminum ; 0.001 ohm , 1%

نقد و بررسی

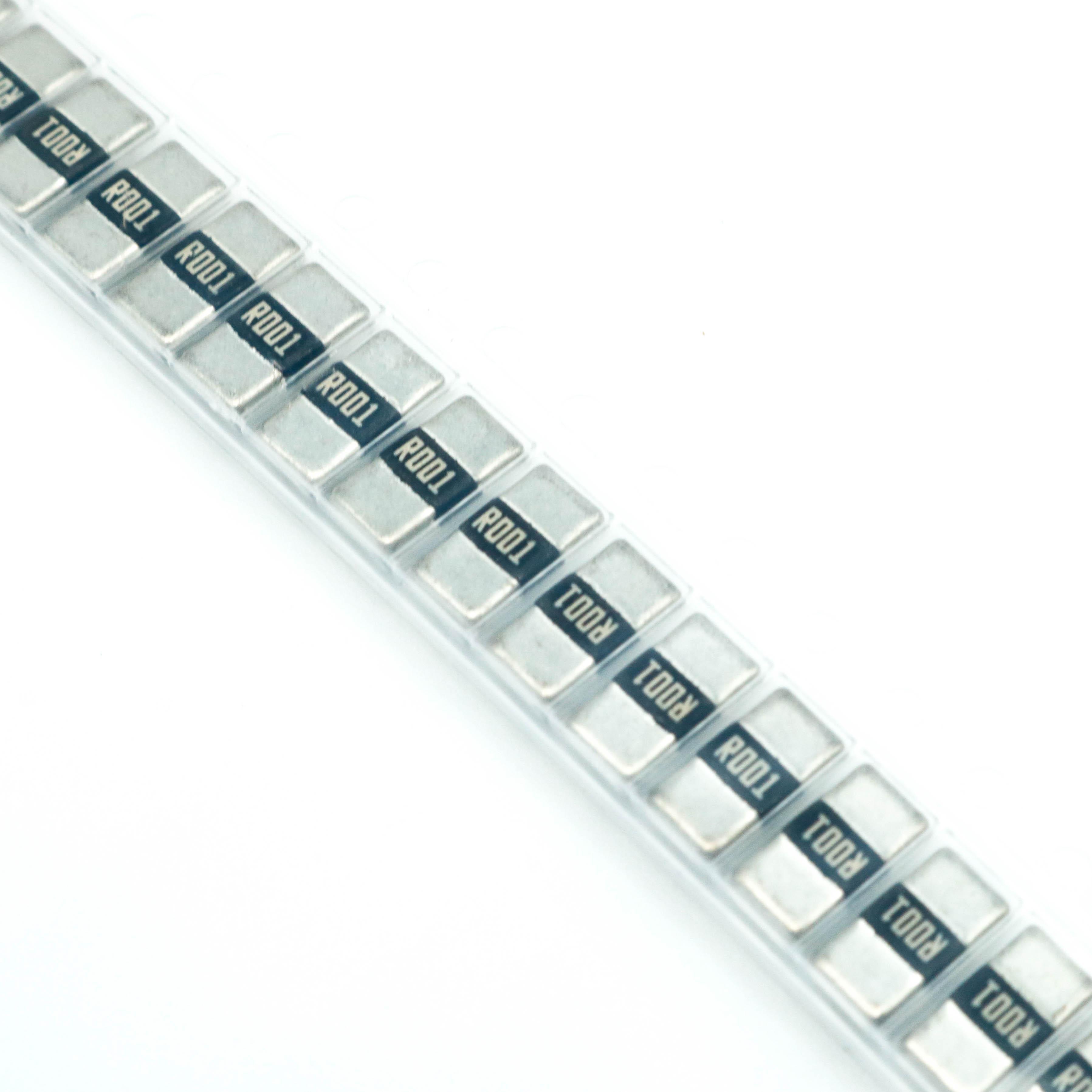

مقاومت شنت 0.001 اهم 3 وات 1% 2512

معرفی

مقاومت شنت 0.001 اهم 3 وات با دقت 1% در پکیج 2512، یکی از قطعات الکترونیکی پیشرفته و کارآمد در کاربردهای حسگر جریان (Current Sensing) است. این مقاومت با طراحی سطحی (SMD) و ویژگی‌های فنی برجسته، برای استفاده در مدارات الکترونیکی دقیق که نیاز به اندازه‌گیری جریان با دقت بالا دارند، ایده‌آل است.

مشخصات فنی

مقاومت: 0.001 اهم (1 میلی‌اهم)
توان نامی: 3 وات
دقت (Tolerance): ±1%
پکیج: 2512 (6432 متریک)
ضریب دمایی (TCR): ±50 تا ±100 ppm/°C (بسته به برند)
دمای کاری: -55°C تا +170°C
جنس: آلیاژ فلزی با ضریب دمایی پایین (مانند Manganin یا Zeranin)
اتصالات: طراحی 4 ترمیناله (Kelvin) برای اندازه‌گیری دقیق
بسته‌بندی: Tape & Reel (مناسب برای تولید انبوه)

کاربردها

مدیریت باتری (BMS): نظارت بر جریان شارژ و دشارژ در باتری‌های لیتیومی.
منابع تغذیه سوئیچینگ: کنترل و تنظیم جریان خروجی.
مدارات اینورتر و کنورتر: اندازه‌گیری جریان در سیستم‌های خورشیدی و خودروهای الکتریکی.
ابزارهای دقیق: استفاده در تجهیزات اندازه‌گیری و کالیبراسیون.
الکترونیک خودرو: مدیریت جریان در سیستم‌های برقی خودروهای مدرن.
صنایع هوافضا: برای کاربردهای حساس به دما و دقت بالا.

مزایا

دقت بالا: تلورانس 1% خطای اندازه‌گیری را به حداقل می‌رساند.
پایداری حرارتی: ضریب دمایی پایین، تغییرات مقاومت را در دماهای مختلف ناچیز می‌کند.
طراحی فشرده: پکیج 2512 برای بردهای با فضای محدود مناسب است.
دوام و استحکام: مقاوم در برابر شرایط سخت محیطی.
مناسب برای جریان بالا: توان 3 وات برای کاربردهای با جریان بالا ایده‌آل است.

خرید

برای خرید این محصول با کیفیت بالا، به وب‌سایت E366.ir مراجعه کنید.
