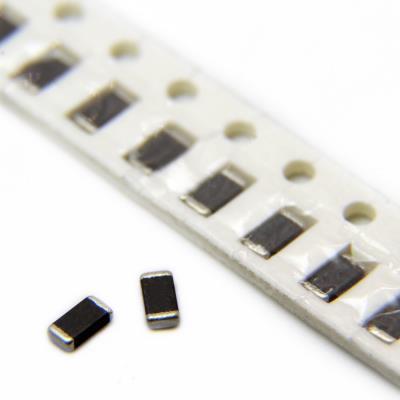

مقاومت اس ام دی 0.11اهم 1درصد 0.11ohm smd 1% 1206

مقاومت‌های SMD (Surface-Mount Device) به دلیل اندازه کوچک، عملکرد قابل اعتماد و سازگاری با فرآیندهای تولید خودکار، یکی از پرکاربردترین قطعات در صنعت الکترونیک هستند. مقاومت SMD 0.11 اهم با تلرانس 1% و بسته‌بندی 1206 یکی از محصولات تخصصی است که برای کاربردهای دقیق و حساس طراحی شده است. این مقاومت با ویژگی‌های منحصربه‌فرد خود، انتخابی ایده‌آل برای مهندسان و طراحان مدارات الکترونیکی است که به دنبال دقت بالا و عملکرد پایدار هستند.

مشخصات فنی مقاومت SMD 0.11 اهم 1% 1206

• مقاومت نامی: 0.11 اهم (0.11Ω)

• تلرانس: ±1% (دقت بالا برای کاربردهای حساس)

• اندازه بسته‌بندی: 1206 (3.2 میلی‌متر × 1.6 میلی‌متر)

• توان نامی: 0.25 وات (1/4W) یا بالاتر بسته به سازنده

• ضریب دمایی (TCR): ±100 ppm/°C یا بهتر (بسته به برند)

• حداکثر ولتاژ کاری: تا 200 ولت (بسته به طراحی)

• نوع فناوری: فیلم ضخیم (Thick Film) یا فیلم نازک (Thin Film) بسته به سازنده

• دمای کاری: -55°C تا +155°C

• کاربردها: مدارات مدیریت توان، حسگرهای جریان، مدارات RF، و سیستم‌های خودرو

• ویژگی‌ها:

  • پایداری حرارتی بالا

  • مناسب برای لحیم‌کاری IR Reflow

  • طراحی کم‌حجم و سبک (وزن تقریبی 0.2 گرم)

  • سازگار با استانداردهای RoHS

مزایای استفاده از مقاومت SMD 0.11 اهم 1% 1206

1. دقت بالا: تلرانس 1% این مقاومت تضمین می‌کند که مقادیر مقاومت در محدوده‌ای بسیار دقیق باقی می‌مانند، که برای کاربردهایی مانند حسگرهای جریان و مدارات کنترل دقیق حیاتی است.
2. اندازه استاندارد 1206: این بسته‌بندی به دلیل ابعاد متعادل، تعادل خوبی بین مدیریت توان و صرفه‌جویی در فضا ارائه می‌دهد، که آن را برای بردهای متراکم مناسب می‌سازد.
3. پایداری در شرایط سخت: با ضریب دمایی پایین و محدوده دمایی گسترده، این مقاومت در محیط‌های صنعتی و خودروسازی عملکردی پایدار ارائه می‌دهد.
4. سازگاری با تولید انبوه: طراحی SMD این مقاومت را برای فرآیندهای لحیم‌کاری خودکار مانند Reflow و Wave Soldering ایده‌آل می‌کند.

کاربردهای کلیدی

• الکترونیک خودرو: استفاده در سیستم‌های مدیریت باتری (BMS) و حسگرهای جریان.
• منابع تغذیه: مناسب برای مدارات سوئیچینگ و تنظیم جریان.
• تجهیزات پزشکی: کاربرد در دستگاه‌های با دقت بالا که نیاز به اندازه‌گیری دقیق جریان دارند.
• سیستم‌های مخابراتی: استفاده در مدارات RF و تقویت‌کننده‌های سیگنال.
• صنعت IoT: مناسب برای دستگاه‌های کم‌مصرف و مدارات فشرده.

چرا مقاومت 0.11 اهم؟

مقاومت‌های کم‌مقدار مانند 0.11 اهم معمولاً در کاربردهای حسگر جریان (Current Sensing) استفاده می‌شوند، جایی که نیاز به اندازه‌گیری دقیق جریان عبوری از مدار است. این مقاومت‌ها به دلیل افت ولتاژ کم و دقت بالا، در بهینه‌سازی مصرف انرژی و حفاظت از مدار نقش کلیدی دارند.

سوالات متداول (FAQ)

1. مقاومت SMD 0.11 اهم 1% 1206 برای چه نوع پروژه‌هایی مناسب است؟
   این مقاومت برای پروژه‌هایی که نیاز به اندازه‌گیری دقیق جریان، مانند سیستم‌های مدیریت باتری، منابع تغذیه سوئیچینگ، یا مدارات خودرو دارند، ایده‌آل است. همچنین در طراحی‌های فشرده با محدودیت فضا کاربرد دارد.
2. تفاوت بین مقاومت‌های فیلم نازک و فیلم ضخیم چیست؟
   مقاومت‌های فیلم نازک (Thin Film) دقت بالاتری (تلرانس کمتر و TCR پایین‌تر) ارائه می‌دهند و برای کاربردهای بسیار دقیق مناسب هستند. مقاومت‌های فیلم ضخیم (Thick Film) معمولاً ارزان‌تر بوده و برای کاربردهای عمومی‌تر استفاده می‌شوند. برای اطمینان از نوع فناوری، باید دیتاشیت محصول بررسی شود.
3. آیا این مقاومت برای لحیم‌کاری دستی مناسب است؟
   بله، بسته‌بندی 1206 به دلیل اندازه مناسب، برای لحیم‌کاری دستی و خودکار مناسب است. با این حال، برای جلوگیری از آسیب به مقاومت، باید از دمای مناسب لحیم‌کاری و تکنیک‌های استاندارد استفاده شود.

خرید از E366.ir

برای تهیه مقاومت SMD 0.11 اهم 1% 1206 با کیفیت بالا و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با کیفیت را ارائه می‌دهد و با پشتیبانی فنی و ارسال سریع، تجربه‌ای مطمئن برای خرید شما فراهم می‌کند. برای اطلاعات بیشتر و خرید، به آدرس E366.ir سر بزنید.

منابع: اطلاعات ارائه‌شده بر اساس استانداردهای عمومی صنعت و داده‌های موجود در منابع معتبر مانند AMPUL.eu و Vishay.com تنظیم شده است.
