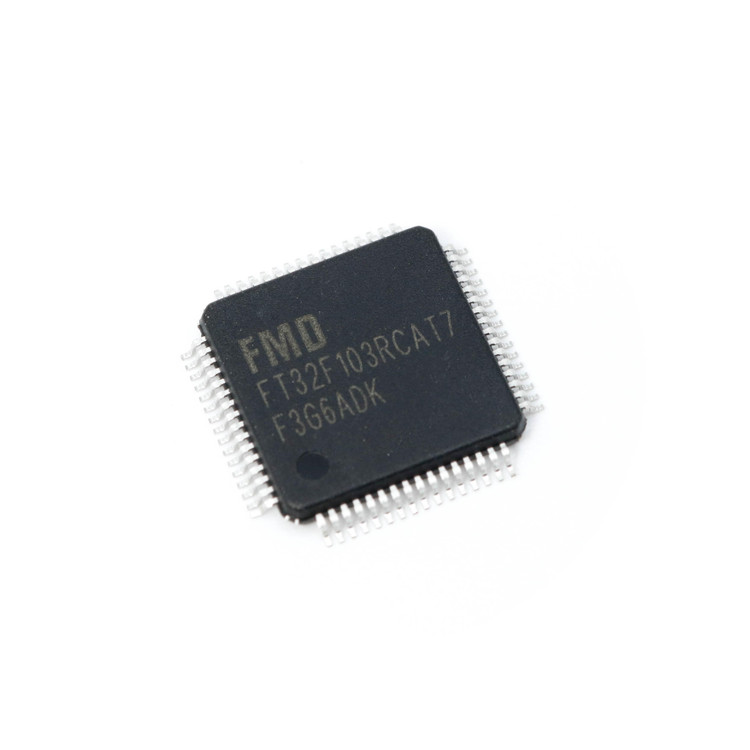

میکروکنترلر FT32F103RCAT7

میکروکنترلر FT32F103RCAT7 از محصولات پیشرفته شرکت FMD (Fremont Micro Devices)، یک راه‌حل قدرتمند و همه‌کاره برای کاربردهای متنوع در حوزه‌های صنعتی، پزشکی، و الکترونیک مصرفی است. این میکروکنترلر مبتنی بر هسته ARM Cortex-M3 طراحی شده و با عملکرد بالا، مصرف انرژی پایین، و سازگاری گسترده با محصولات مشابه، گزینه‌ای ایده‌آل برای توسعه‌دهندگان و مهندسان الکترونیک به شمار می‌رود. در ادامه به بررسی ویژگی‌ها، کاربردها، و مزایای این محصول می‌پردازیم.

ویژگی‌های کلیدی FT32F103RCAT7

1. هسته پردازشی قدرتمند:

   • مجهز به هسته 32 بیتی ARM Cortex-M3 با فرکانس کاری تا 72 مگاهرتز.

   • پشتیبانی از عملیات تک‌سیکلی ضرب و تقسیم سخت‌افزاری برای عملکرد بهینه.

   • کنترلر وقفه‌های قابل برنامه‌ریزی (NVIC) با 60 بردار وقفه و 16 سطح اولویت.

2. حافظه و ذخیره‌سازی:

   • 512 کیلوبایت حافظه فلش برای ذخیره‌سازی برنامه.

   • 64 کیلوبایت SRAM برای داده‌های پویا.

   • معماری حافظه بهینه‌شده برای دسترسی سریع و اجرای دستورات با کمترین تأخیر.

3. پشتیبانی از ارتباطات گسترده:

   • رابط‌های ارتباطی: شامل 2 رابط I2C (با پشتیبانی از SMBus/PMBus)، 3 رابط SPI (با قابلیت I2S)، 3 رابط USART، 2 رابط UART، USB 2.0 تمام‌سرعت، CAN 2.0B، و SDIO.

   • امکان اتصال به دستگاه‌های متنوع با سرعت انتقال داده بالا (تا 18 مگابیت بر ثانیه برای SPI).

4. ورودی/خروجی‌های متعدد:

   • تا 80 پین ورودی/خروجی با قابلیت تحمل ولتاژ 5 ولت.

   • مناسب برای اتصال به سنسورها، نمایشگرها، و ماژول‌های مختلف.

5. مدیریت توان و کلاک:

   • محدوده ولتاژ کاری: 1.8 تا 5.5 ولت.

   • سه حالت کم‌مصرف: خواب، توقف، و آماده‌به‌کار برای بهینه‌سازی مصرف انرژی.

   • مجهز به اسیلاتورهای داخلی 8 مگاهرتز و 40 کیلوهرتز، و پشتیبانی از کریستال خارجی 4 تا 16 مگاهرتز.

   • PLL قابل برنامه‌ریزی برای افزایش فرکانس تا 72 مگاهرتز.

6. امکانات پیشرفته جانبی:

   • سه ADC 12 بیتی با 16 کانال خارجی و سنسور دمای داخلی.

   • تایمرهای پیشرفته: شامل 4 تایمر 16 بیتی با قابلیت PWM، ورودی انکودر، و کنترل موتور.

   • دو کنترلر DMA (7 و 5 کاناله) برای انتقال داده‌های سریع.

   • ماژول RTC با قابلیت تشخیص نفوذ و آلارم.

   • ماژول CRC برای بررسی یکپارچگی داده‌ها.

7. سازگاری و انعطاف‌پذیری:

   • کاملاً سازگار با محصولات مشابه (مانند STM32F103 از STMicroelectronics) از نظر پین‌ها و کد.

   • پشتیبانی از رابط SWD برای دیباگ و 6 نقطه توقف سخت‌افزاری.

کاربردهای FT32F103RCAT7

این میکروکنترلر به دلیل ویژگی‌های منحصربه‌فرد و انعطاف‌پذیری بالا، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد، از جمله:

• تجهیزات پزشکی: مانند دستگاه‌های مانیتورینگ بیمار و تجهیزات تشخیصی قابل حمل.

• کنترل صنعتی: در سیستم‌های PLC، اینورترها، و کنترل موتورهای سه‌فاز.

• الکترونیک مصرفی: در لوازم خانگی هوشمند، سیستم‌های صوتی، و دستگاه‌های IoT.

• تجهیزات کامپیوتری و جانبی: مانند ماوس‌ها، کیبوردها، و دستگاه‌های USB.

• اتوماسیون خانگی: در سیستم‌های امنیتی، ویدئو اینترکام، و کنترل تهویه.

مزایای FT32F103RCAT7

• عملکرد بالا با هزینه مقرون‌به‌صرفه: ارائه توان پردازشی قوی با قیمتی رقابتی.

• انعطاف‌پذیری در طراحی: تعداد بالای پین‌های I/O و رابط‌های ارتباطی، امکان طراحی سیستم‌های پیچیده را فراهم می‌کند.

• مصرف انرژی پایین: مناسب برای کاربردهای باتری‌محور و دستگاه‌های قابل حمل.

• سازگاری با ابزارهای توسعه: پشتیبانی از ابزارهای استاندارد مانند Keil MDK و CMSIS Pack، توسعه نرم‌افزار را آسان‌تر می‌کند.

• دوام و پایداری: عملکرد قابل اعتماد در دمای -40 تا 105 درجه سانتی‌گراد.

سوالات متداول (FAQ)

1. آیا FT32F103RCAT7 با میکروکنترلرهای STM32F103 سازگار است؟

بله، FT32F103RCAT7 از نظر پین‌ها و کد کاملاً با میکروکنترلرهای سری STM32F103 شرکت STMicroelectronics سازگار است. این ویژگی امکان مهاجرت آسان از STM32 به FT32F103RCAT7 را بدون نیاز به تغییرات اساسی در سخت‌افزار یا نرم‌افزار فراهم می‌کند.

2. این میکروکنترلر برای چه نوع پروژه‌هایی مناسب است؟

FT32F103RCAT7 برای پروژه‌های متنوعی از جمله کنترل موتور، دستگاه‌های IoT، تجهیزات پزشکی، و سیستم‌های اتوماسیون صنعتی مناسب است. با توجه به پشتیبانی از رابط‌های متعدد مانند USB، CAN، و SPI، این میکروکنترلر برای کاربردهایی که نیاز به ارتباطات پیشرفته و پردازش سریع دارند، ایده‌آل است.

3. چگونه می‌توانم این میکروکنترلر را برای پروژه خود دیباگ کنم؟

این میکروکنترلر از رابط SWD برای دیباگ پشتیبانی می‌کند و دارای 2 نقطه مشاهده و 6 نقطه توقف سخت‌افزاری است. می‌توانید از ابزارهای توسعه مانند Keil MDK یا STM32CubeIDE استفاده کنید که با CMSIS Pack سازگار هستند.
