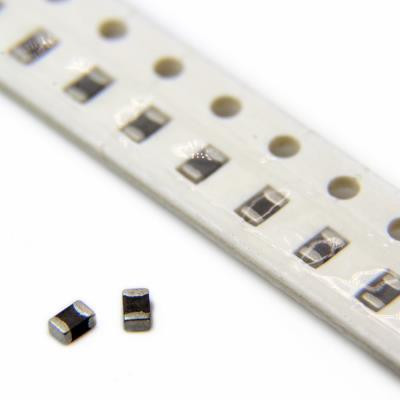

سلف 5.6 میکروهانری 5.6UH 0805
5.6UH 0805
برند:CHINA
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: سلف 5.6میکروهانری 5.6UH 0805
حداکثر جریان DC 250 میلی آمپر
ظرفیت القایی 5.6 میکرو هانری
حداکثر مقاومت DC 0.30 اهم
فرکانس خود رزونانس 235 مگا هرتز
حداقل ضریب کیفیت 20
کاربرد Tablet, notebook, and desktop computers and peripheral ,Mobile phone, Smart phone,Other various electronic appliances.
نوع قرار گیری SMD/SMT
طول (ارتفاع) 2 میلیمتر
عرض (پهنا) 1.25 میلیمتر
ارتفاع 0.8 میلیمتر
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی +75 درجه سانتیگراد
نام کارخانهای: 5.6UH (0805)
برند: CHINA
پکیج: 0805 (2012)
حداقل: 10 عدد
عنوان گروه: Fixed Inductors
Maximum DC Current 250 mA
Inductance 5.6 µH
Maximum DC Resistance 0.30 Ω
Self Resonant Frequency 235 MHz
Q Factor 20
Application Tablet, notebook, and desktop computers and peripheral ,Mobile phone, Smart phone,Other various electronic appliances.
Termination Style SMD/SMT
Length 2 mm
Width 1.25 mm
Height 0.8 mm
Minimum Operating Temperature 0 C°
Maximum Operating Temperature +75 C°
Brand CHINA
Package 0805 (2012)
نقد و بررسی
سلف 5.6 میکروهنری (µH) در سایز 0805 یکی از قطعات کلیدی در دنیای الکترونیک است که به دلیل ابعاد جمعوجور، کارایی بالا و قابلیت اطمینان، در طراحیهای پیشرفته مدارهای الکترونیکی کاربرد گستردهای دارد. این سلف از نوع SMD (Surface-Mount Device) بوده و با استاندارد بستهبندی 0805 (ابعاد 2.0 × 1.25 میلیمتر) طراحی شده است، که آن را برای استفاده در بردهای الکترونیکی با چگالی بالا ایدهآل میکند.
ویژگیهای برجسته سلف 5.6 µH سایز 0805:
- اندوکتانس دقیق: مقدار 5.6 میکروهنری با تلرانس استاندارد (معمولاً ±10% یا ±20%)، مناسب برای فیلترهای فرکانس بالا و مدیریت نویز.
- ابعاد کوچک: سایز 0805 امکان استفاده در طراحیهای فشرده و مینیاتوری مانند گوشیهای هوشمند، ماژولهای IoT و تجهیزات پزشکی را فراهم میکند.
- جریان و مقاومت مناسب: این سلفها معمولاً جریان نامی قابل قبولی (در حدود چند صد میلیآمپر) و مقاومت DC پایین (DCR) ارائه میدهند که باعث کاهش تلفات انرژی میشود.
- کاربرد گسترده: ایدهآل برای استفاده در فیلترهای RF، مدارهای منبع تغذیه سوئیچینگ (SMPS)، مبدلهای DC-DC و سیستمهای مخابراتی.
- ساختار مقاوم: طراحی شده برای تحمل دماهای بالا در فرآیند لحیمکاری Reflow و عملکرد پایدار در شرایط محیطی مختلف.
کاربردها:
سلف 5.6 µH سایز 0805 در پروژههای متنوعی از جمله موارد زیر استفاده میشود:
- منابع تغذیه: برای کاهش ریپل و نویز در مدارهای سوئیچینگ.
- فیلترهای EMI: حذف نویز الکترومغناطیسی در دستگاههای حساس.
- ماژولهای بیسیم: در مدارات RF و آنتنها برای تطبیق امپدانس.
- گجتهای هوشمند: در طراحی دستگاههای کوچک مانند ساعتهای هوشمند و تجهیزات پوشیدنی.
چرا این سلف را انتخاب کنیم؟
این سلف با ترکیب اندازه کوچک، عملکرد قابل اعتماد و قیمت اقتصادی، انتخابی هوشمندانه برای مهندسان و طراحان مدار است که به دنبال بهینهسازی عملکرد و کاهش هزینهها هستند. همچنین، سازگاری با فرآیندهای تولید خودکار، این قطعه را به گزینهای محبوب در خطوط تولید انبوه تبدیل کرده است.
سوالات متداول (FAQ)
- سلف 5.6 µH سایز 0805 در چه نوع مدارهایی بیشترین کاربرد را دارد؟
این سلف به دلیل اندوکتانس مناسب و ابعاد کوچک، در مدارهای فیلتراسیون RF، منابع تغذیه سوئیچینگ و ماژولهای مخابراتی بیشترین کاربرد را دارد. همچنین در دستگاههای IoT و تجهیزات پزشکی نیز به وفور استفاده میشود. - آیا این سلف برای لحیمکاری دستی مناسب است؟
بله، سایز 0805 برای لحیمکاری دستی مناسب است، اما به دلیل ابعاد کوچک، توصیه میشود از ابزارهای دقیق مانند هویه با نوک ظریف و ذرهبین استفاده کنید. برای تولید انبوه، لحیمکاری Reflow ایدهآل است. - چگونه میتوانم از کیفیت سلف 5.6 µH اطمینان پیدا کنم؟
برای اطمینان از کیفیت، سلف را از تأمینکنندگان معتبر خریداری کنید و به مشخصات فنی مانند تلرانس، جریان نامی و DCR توجه کنید. همچنین، بررسی برندهای معتبر مانند Murata، TDK یا Coilcraft میتواند تضمینکننده کیفیت باشد.
پیشنهاد خرید
برای تهیه سلف 5.6 میکروهنری سایز 0805 با کیفیت بالا و قیمت مناسب، پیشنهاد میکنیم به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعهای گسترده از قطعات الکترونیکی با ضمانت اصالت کالا ارائه میدهد و گزینهای مطمئن برای خرید شماست. همین حالا به E366.ir سر بزنید و سفارش خود را ثبت کنید!
