توضیحات

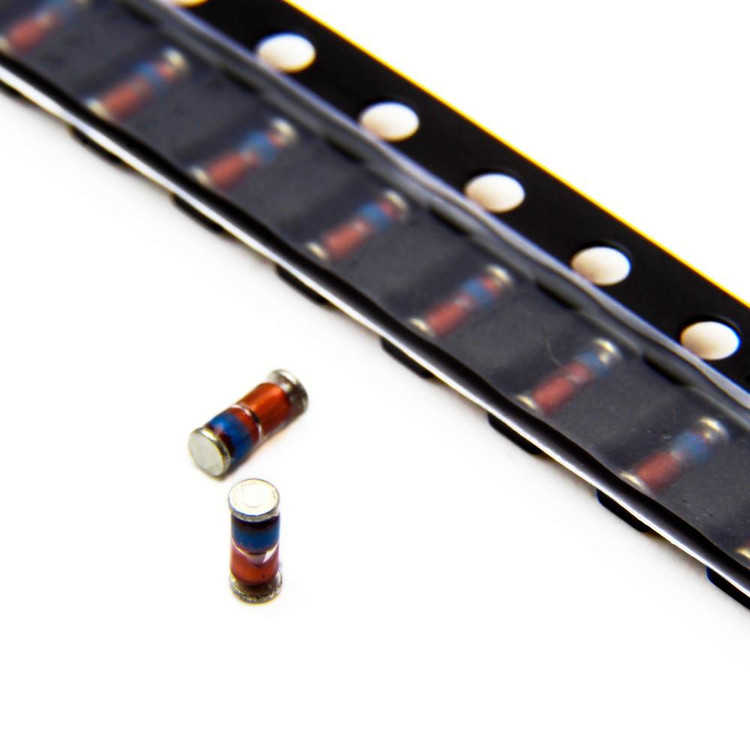

نام قطعه: دیود زینر 4.7ولت مینی ملف ZENER 4.7V MINI MELF
ولتاژ زینر 4.7 ولت
اتلاف قدرت 500 میلی وات
نوع نصب روی برد Surface Mount
نام کارخانه‌ای: ZMM4V7
برند: Semtech Electronics
پکیج: SOD-80 (MiniMELF)
نوع قطعه: کپی
حداقل: 10 عدد
عنوان گروه: Zener Diodes
دیتاشیت: ZENER 4.7V-MINI MELF
توضیحات: MINI MELFدیود زینر4.7ولت500میلی وات پکیج Silicon Planar Zener Diodes ; 4.7V , 500mW
Zener Voltage (Vz) 4.7 V
Power Dissipation 500 mW
Mounting Style Surface Mount
Brand Semtech Electronics
Package SOD-80 (MiniMELF)

نقد و بررسی

Zener 4.7V Mini MELF: مشخصات، کاربردها و ویژگی‌ها

دیود زِنِر 4.7 ولت Mini MELF یکی از قطعات الکترونیکی پرکاربرد در صنعت الکترونیک است که به دلیل طراحی جمع‌وجور، عملکرد پایدار و قابلیت اطمینان بالا، در بسیاری از مدارهای الکترونیکی مورد استفاده قرار می‌گیرد. این دیود زِنِر با پکیج Mini MELF (LL-34) به‌گونه‌ای طراحی شده است که برای نصب سطحی (SMD) مناسب باشد و در فرآیندهای تولید خودکار با دستگاه‌های Pick-and-Place به‌راحتی استفاده شود.

مشخصات فنی دیود زِنِر 4.7V Mini MELF

ولتاژ زِنِر (Vz): 4.7 ولت
تلورانس ولتاژ: ±5% (در برخی مدل‌ها ممکن است ±2% باشد)
توان نامی: 500 میلی‌وات (0.5 وات)
جریان معکوس (Reverse Leakage Current): معمولاً در حدود 100 نانوآمپر در ولتاژ 3.5 ولت
حداکثر امپدانس زِنِر (Zzt): حدود 19 اهم (بسته به مدل خاص)

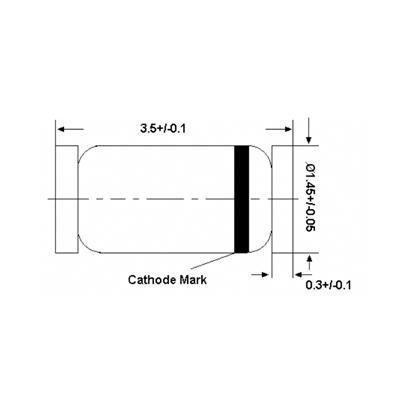

پکیج: Mini MELF (DO-213AC، LL-34)
نوع نصب: سطحی (Surface Mount)
دمای کاری: -65 تا +150 درجه سانتی‌گراد
مواد بدنه: پلاستیک قالب‌گیری شده با استاندارد UL Flammability 94V-0
ترمینال‌ها: قابل لحیم‌کاری مطابق با استاندارد MIL-STD-202

کاربردهای دیود زِنِر 4.7V Mini MELF

تنظیم ولتاژ (Voltage Regulation): این دیود به‌عنوان یک رگولاتور ولتاژ در منابع تغذیه و مدارهای الکترونیکی عمل می‌کند.
محافظت از مدار (Circuit Protection): در مدارهای حساس، این دیود از قطعات در برابر ولتاژهای ناخواسته محافظت می‌کند.
مدارهای کلیپر (Clipping Circuits): برای محدود کردن دامنه ولتاژ خروجی استفاده می‌شود.
منابع تغذیه سوئیچینگ: در منابع تغذیه سوئیچینگ برای تثبیت ولتاژ به کار می‌رود.
الکترونیک خودرو: با توجه به پایداری در دماهای مختلف، در سیستم‌های الکترونیکی خودرو کاربرد دارد.

مزایای دیود زِنِر 4.7V Mini MELF

اندازه کوچک و طراحی SMD: امکان استفاده در بردهای با چگالی بالا.
پایداری بالا: تلورانس ولتاژ پایین (±5% یا ±2%) دقت بالایی ارائه می‌دهد.
مقاومت حرارتی و محیطی: مناسب برای شرایط دمایی و محیطی سخت.
سازگاری با تولید خودکار: طراحی بهینه برای خطوط تولید خودکار.
قیمت مقرون‌به‌صرفه: ارزش خرید بالا نسبت به عملکرد و کیفیت.

سوالات متداول (FAQ)

دیود زِنِر 4.7V Mini MELF برای چه نوع پروژه‌هایی مناسب است؟
این دیود برای پروژه‌هایی که نیاز به تنظیم ولتاژ دقیق، محافظت از مدار یا محدود کردن سیگنال دارند، مناسب است.
آیا این دیود برای نصب دستی مناسب است؟
اگرچه برای نصب سطحی طراحی شده، با ابزار مناسب و مهارت کافی می‌توان آن را به‌صورت دستی نصب کرد.
چگونه می‌توان از این دیود در مدارهای محافظتی استفاده کرد؟
این دیود را می‌توان به‌صورت موازی با بار قرار داد تا در صورت افزایش ولتاژ بیش از 4.7 ولت، جریان اضافی را هدایت کند.

خرید دیود زِنِر 4.7V Mini MELF

برای خرید این دیود با کیفیت بالا و قیمت مناسب، به وب‌سایت E366.ir مراجعه کنید.
