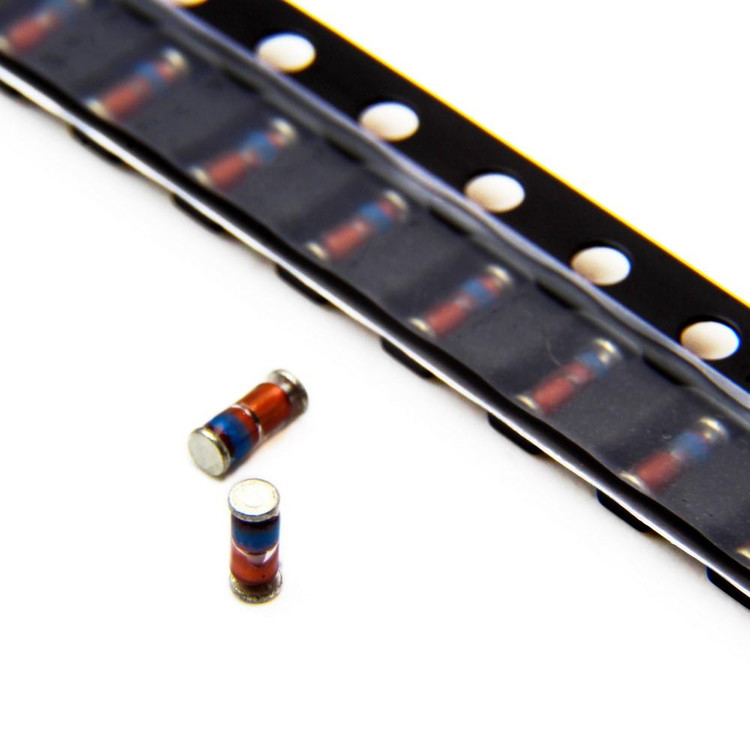

دیود زینر 5.6ولت مینی ملف ZENER 5.6V MINI MELF
ZENER 5.6V MINI MELF
ندارد - کالای مشابه اصل ©️
توضیحات
نام قطعه: دیود زینر 5.6ولت مینی ملف ZENER 5.6V MINI MELF
ولتاژ زینر 5.6 ولت
اتلاف قدرت 500 میلی وات
نوع نصب روی برد Surface Mount
نام کارخانهای: ZMM5V6
برند: Semtech Electronics
پکیج: SOD-80 (MiniMELF)
نوع قطعه: کپی
حداقل: 10 عدد
عنوان گروه: Zener Diodes
دیتاشیت: ZENER 5.6V-MINI MELF
توضیحات: MINI MELFدیود زینر5.6ولت500میلی وات پکیج Silicon Planar Zener Diodes ; 5.6V , 500mW
Zener Voltage (Vz) 5.6 V
Power Dissipation 500 mW
Mounting Style Surface Mount
Brand Semtech Electronics
Package SOD-80 (MiniMELF)
نقد و بررسی
دیود زینر 5.6 ولت مینی ملف (ZENER 5.6V MINI MELF)
معرفی
دیود زینر 5.6 ولت مینی ملف (Mini MELF) یک قطعه نیمههادی تنظیمکننده ولتاژ است که برای کار در حالت بایاس معکوس طراحی شده و با توان 500 میلیوات و پکیج SMD، انتخابی ایدهآل برای مدارات الکترونیکی است.
ویژگیهای کلیدی
- ولتاژ زینر (Vz): 5.6 ولت با تلرانس ±5%
- توان اتلاف (Pd): 500 میلیوات

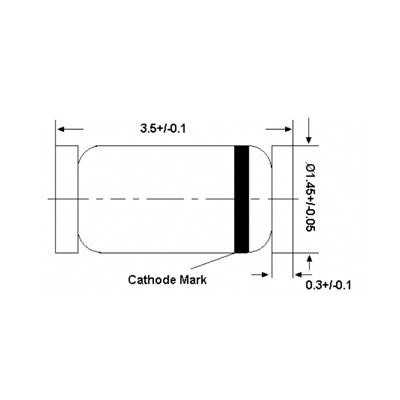

- پکیج: Mini MELF (DO-213AA/SOD-80)
- جریان نشتی معکوس پایین: کاهش تلفات انرژی
- دمای کاری: تا 175 درجه سانتیگراد
- امپدانس زینر (Zzt): حداکثر 40 اهم
- ساختار: سیلیکون planar برای کیفیت و دوام بالا
کاربردها
- تنظیم ولتاژ در منابع تغذیه
- حفاظت در برابر نوسانات ولتاژ
- مدارات کلیپر برای محدود کردن دامنه سیگنال
- کاربرد در تجهیزات صنعتی، رباتیک، پزشکی و مخابراتی
مزایا
- اندازه کوچک و نصب آسان
- پایداری بالا در شرایط مختلف
- هزینه اقتصادی و سازگاری با استانداردهای صنعتی
نکات فنی
- جریان کاری ایدهآل: I = (P / V) / 4 ≈ 0.022 آمپر
- نصب: در جهت بایاس معکوس
- مدیریت حرارتی: دمای کاری زیر 175 درجه سانتیگراد
سوالات متداول
-
کاربردهای دیود زینر 5.6V Mini MELF چیست؟
تنظیم ولتاژ، حفاظت مدارات، و محدود کردن دامنه سیگنال. -
تفاوت این دیود با سایر دیودهای زینر چیست؟
پکیج SMD، اندازه کوچک، جریان نشتی پایین و پایداری بالا. -
چگونه از عملکرد صحیح آن اطمینان حاصل کنیم؟
نصب در جهت درست، جریان کاری حدود 22 میلیآمپر، و کنترل دما.
خرید
برای خرید این دیود با کیفیت و قیمت مناسب، به وبسایت E366.ir مراجعه کنید.
