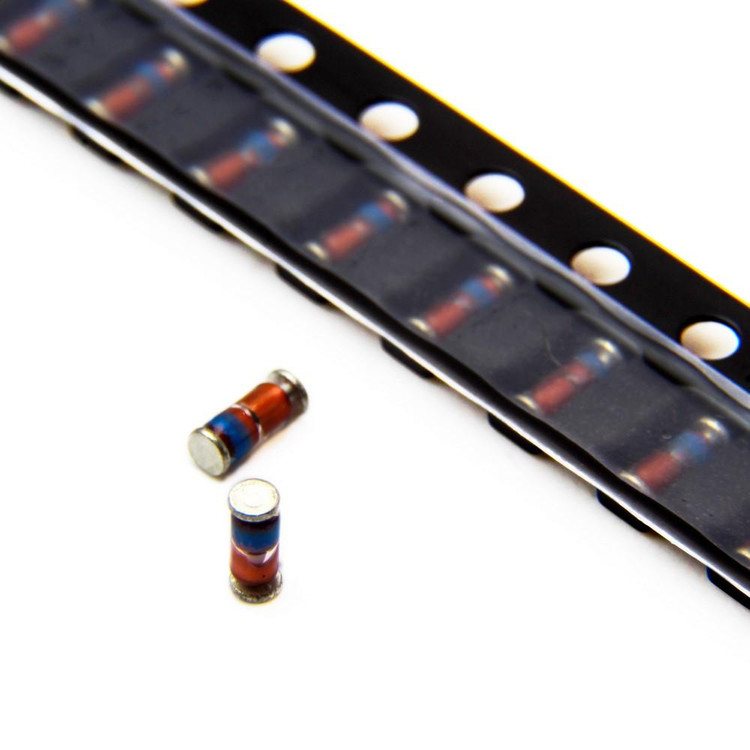

دیود زینر 10ولت مینی ملف ZENER 10V MINI MELF
ZENER 10V MINI MELF
ندارد - کالای مشابه اصل ©️
توضیحات
نام قطعه: دیود زینر 10ولت مینی ملف ZENER 10V MINI MELF
ولتاژ زینر 10 ولت
دقت 5 درصد
اتلاف قدرت 500 میلی وات
نوع نصب روی برد SMD/SMT
نام کارخانهای: ZMM10
برند: Semtech Electronics
پکیج: SOD-80 (MiniMELF)
نوع قطعه: کپی
حداقل: 20 عدد
عنوان گروه: Zener Diodes
دیتاشیت: ZENER 10V-MINI MELF
توضیحات: MINI MELFدیود زینر 10ولت500میلی وات پکیج Silicon Planar Zener Diodes ; 10V , 500mW
Zener Voltage (Vz) 10 V
Tolerance 5 %
Power Dissipation 500 mW
Mounting Style SMD/SMT
Brand Semtech Electronics
Package SOD-80 (MiniMELF)
نقد و بررسی
دیود زینر 10 ولت مینی ملف
معرفی
دیود زینر 10 ولت مینی ملف یک دیود تنظیمکننده ولتاژ با بستهبندی SOD-80 است که برای کاربردهای تنظیم ولتاژ و حفاظت مدار طراحی شده است. این دیود با توان 500 میلیوات و تلرانس ±5%، انتخابی مناسب برای پروژههای الکترونیکی حرفهای و صنعتی است.
ویژگیهای کلیدی
- ولتاژ زینر: 10 ولت (±5%)
- توان نامی: 500 میلیوات
- بستهبندی: مینی ملف (SOD-80)، مناسب برای نصب سطحی
- جریان کاری ایدهآل: 13 میلیآمپر
- امپدانس: حداکثر 15 اهم

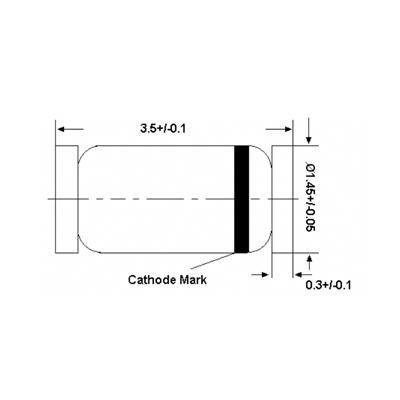

- ابعاد: 3.7 × 1.6 میلیمتر
کاربردها
- تنظیم ولتاژ در منابع تغذیه
- حفاظت مدار در برابر ولتاژهای اضافی
- استفاده در پروژههای رباتیک و میکروکنترلری
- کاربردهای صنعتی و خودرویی
مزایا
- قابلیت اطمینان بالا با ساختار پلانار سیلیکونی
- نصب آسان با بستهبندی مینی ملف
- عملکرد پایدار در شرایط مختلف
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| ولتاژ زینر | 10 ولت (±5%) |
| توان نامی | 500 میلیوات |
| جریان کاری ایدهآل | 13 میلیآمپر |
| حداکثر امپدانس | 15 اهم |
| جریان نشتی معکوس | 100 نانوآمپر در 7 ولت |
| بستهبندی | مینی ملف (SOD-80) |
| ابعاد | 3.7 × 1.6 میلیمتر |
| نوع نصب |
سطحی (SMD) |
سوالات متداول (FAQ)
- دیود زینر 10 ولت مینی ملف برای چه نوع مدارهایی مناسب است؟
این دیود برای تنظیم ولتاژ در منابع تغذیه، حفاظت مدار در برابر ولتاژهای اضافی و کاربردهای کلیپر در پروژههای الکترونیکی، رباتیک و صنعتی مناسب است. - چگونه میتوان جریان کاری ایدهآل این دیود را محاسبه کرد؟
برای محاسبه جریان کاری ایدهآل، از فرمول I = (P / V) / 4 استفاده کنید. برای دیود 10 ولت با توان 500 میلیوات، جریان ایدهآل برابر است با:
I = (0.5 / 10) / 4 = 0.013 آمپر (13 میلیآمپر). - آیا این دیود برای پروژههای DIY مناسب است؟
بله، به دلیل ابعاد کوچک، نصب آسان و عملکرد پایدار، این دیود برای پروژههای DIY، آردوینو و سایر پلتفرمهای میکروکنترلری بسیار مناسب است.
خرید دیود زینر 10 ولت مینی ملف
برای خرید دیود زینر 10 ولت مینی ملف با کیفیت بالا و قیمت مناسب، میتوانید به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعهای گسترده از قطعات الکترونیکی با تضمین اصالت و خدمات پشتیبانی قوی ارائه میدهد. همین حالا از E366.ir بازدید کنید و دیود مورد نیاز خود را تهیه کنید
