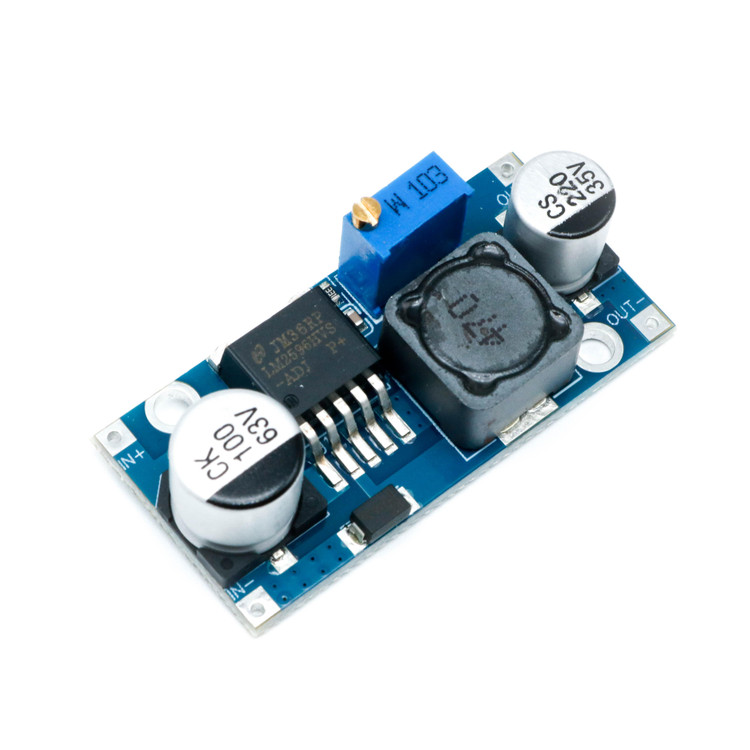

ماژول کاهنده ولتاژ LM2596 HVS یک رگولاتور سوئیچینگ DC-DC پیشرفته است که برای تبدیل ولتاژ ورودی بالا به ولتاژ خروجی پایدار و قابل تنظیم طراحی شده است. این ماژول با استفاده از آی‌سی LM2596HVS، نسخه‌ای بهبودیافته از LM2596 استاندارد، توانایی تحمل ولتاژ ورودی تا 60 ولت را دارد و برای کاربردهای متنوع صنعتی و الکترونیکی ایده‌آل است. با راندمان بالا (تا 94%) و طراحی ساده، این ماژول گزینه‌ای مقرون‌به‌صرفه برای تأمین ولتاژ پایدار در پروژه‌های مختلف است.

ویژگی‌های کلیدی

محدوده ولتاژ ورودی گسترده: پشتیبانی از ولتاژ ورودی 4.5 تا 60 ولت، مناسب برای کاربردهایی با منابع تغذیه متنوع مانند پنل‌های خورشیدی یا باتری‌های ولتاژ بالا.
خروجی قابل تنظیم: ولتاژ خروجی از 1.25 تا 35 ولت با استفاده از پتانسیومتر دقیق قابل تنظیم است.
جریان خروجی بالا: توانایی ارائه جریان تا 3 آمپر (پیوسته تا 2 آمپر، 3 آمپر در شرایط خاص با هیت‌سینک).
راندمان بالا: راندمان تا 94% در ولتاژهای خروجی بالا، که باعث کاهش اتلاف انرژی و نیاز به خنک‌کننده اضافی می‌شود.
فرکانس سوئیچینگ 150 کیلوهرتز: امکان استفاده از قطعات فیلتر کوچک‌تر نسبت به رگولاتورهای با فرکانس پایین‌تر.
حفاظت‌های داخلی: شامل حفاظت در برابر اضافه‌حرارت، اضافه‌جریان و خاموشی حرارتی.
طراحی کم‌مصرف: مصرف جریان در حالت آماده‌به‌کار تنها 80 میکروآمپر.
کاربردهای متنوع: مناسب برای شارژر باتری، منبع تغذیه رباتیک، سیستم‌های خورشیدی، و پروژه‌های DIY.

مشخصات فنی

مشخصه	مقدار
ولتاژ ورودی	4.5 تا 60 ولت
ولتاژ خروجی	1.25 تا 35 ولت (قابل تنظیم)
جریان خروجی	حداکثر 3 آمپر (2 آمپر پیوسته)
راندمان	تا 94% (بسته به ولتاژ خروجی)
فرکانس سوئیچینگ	150 کیلوهرتز
حفاظت‌ها	اضافه‌حرارت، اضافه‌جریان، خاموشی حرارتی
ابعاد تقریبی	43 × 22 × 14 میلی‌متر
دمای کاری	-40 تا +85 درجه سانتی‌گراد
نوع بسته‌بندی	TO-220، D2PAK

مزایا

انعطاف‌پذیری بالا: قابلیت تنظیم ولتاژ خروجی، این ماژول را برای طیف وسیعی از پروژه‌ها مناسب می‌کند.
راندمان انرژی: نسبت به رگولاتورهای خطی سنتی، مصرف انرژی کمتری دارد و گرمای کمتری تولید می‌کند.
طراحی ساده:只需要 4 قطعه خارجی برای عملکرد بهینه، که طراحی مدار را ساده‌تر می‌کند.
قابلیت اطمینان: حفاظت‌های داخلی، پایداری و دوام ماژول را در شرایط سخت تضمین می‌کنند.

معایب احتمالی

نیاز به هیت‌سینک در جریان بالا: برای جریان‌های بیش از 2.5 آمپر یا توان خروجی بیش از 10 وات، استفاده از هیت‌سینک توصیه می‌شود.
کیفیت قطعات در مدل‌های ارزان‌قیمت: برخی ماژول‌های موجود در بازار ممکن است از قطعات غیراصل یا با کیفیت پایین استفاده کنند، که می‌تواند بر عملکرد تأثیر بگذارد ().
محدودیت در ولتاژ ورودی پایین: عملکرد در ولتاژهای ورودی زیر 4.5 ولت ناپایدار است ().

کاربردها

منبع تغذیه برای میکروکنترلرها: تأمین ولتاژ پایدار برای بردهایی مانند آردوینو و رزبری‌پای.
شارژر باتری: تنظیم ولتاژ و جریان ثابت برای شارژ باتری‌های مختلف.
پروژه‌های رباتیک: تأمین انرژی برای موتورها و مدارهای دیجیتال.
سیستم‌های خورشیدی: تنظیم ولتاژ خروجی پنل‌های خورشیدی برای کاربردهای مختلف.
پروژه‌های DIY و پروتوتایپ‌سازی: ایده‌آل برای آزمایش و تنظیم ولتاژ در پروژه‌های الکترونیکی.

نکات مهم در استفاده

انتخاب خازن مناسب: برای ولتاژهای خروجی بالای 10 ولت، استفاده از خازن فیدفوروارد (CFF) در کنار مقاومت تنظیم ولتاژ (R2) برای پایداری توصیه می‌شود ().
نصب هیت‌سینک: در کاربردهای با جریان بالا یا اختلاف ولتاژ زیاد، نصب هیت‌سینک برای جلوگیری از گرمای بیش از حد ضروری است.
بررسی قطعات: هنگام خرید، از اصالت آی‌سی LM2596HVS و کیفیت قطعات اطمینان حاصل کنید، زیرا ماژول‌های تقلبی ممکن است عملکرد ضعیفی داشته باشند ().
تنظیم دقیق: از پتانسیومتر با دقت بالا برای تنظیم ولتاژ خروجی استفاده کنید تا از نوسانات ناخواسته جلوگیری شود.

پرسش‌های متداول (FAQ)

1. آیا ماژول LM2596 HVS می‌تواند برای شارژ باتری‌های لیتیوم-یون استفاده شود؟

بله، این ماژول با قابلیت تنظیم ولتاژ و جریان ثابت (CC/CV) برای شارژ باتری‌های لیتیوم-یون مناسب است. کافی است ولتاژ و جریان خروجی را مطابق با مشخصات باتری تنظیم کنید. برای ایمنی بیشتر، از مدارات محافظ باتری استفاده کنید.

2. آیا این ماژول برای ولتاژهای ورودی پایین (زیر 5 ولت) مناسب است؟

خیر، این ماژول برای ولتاژهای ورودی زیر 4.5 ولت عملکرد پایداری ندارد. برای ولتاژهای ورودی پایین‌تر، باید از ماژول‌های دیگر یا تنظیمات خاصی استفاده کنید ().

3. چگونه می‌توان راندمان ماژول را به حداکثر رساند؟

برای بهینه‌سازی راندمان، اختلاف ولتاژ بین ورودی و خروجی را کم کنید و از هیت‌سینک در جریان‌های بالا استفاده کنید. همچنین، اطمینان حاصل کنید که قطعات با کیفیت و متناسب با مشخصات طراحی استفاده شده‌اند.

خرید از سایت E366.ir

برای تهیه ماژول LM2596 HVS با کیفیت بالا و اطمینان از اصالت قطعات، پیشنهاد می‌کنیم به سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با قیمت مناسب و خدمات پشتیبانی عالی ارائه می‌دهد. با خرید از E366.ir، می‌توانید از کیفیت محصول و خدمات پس از فروش مطمئن باشید.
