ترایاک BT137B 600E

تریاک BT137B-600E یک قطعه نیمه‌هادی پیشرفته و کارآمد از خانواده تریاک‌ها (Triode for Alternating Current) است که برای کاربردهای کنترل جریان متناوب (AC) و سوئیچینگ دوطرفه طراحی شده است. این محصول با ویژگی‌های برجسته و عملکرد قابل اعتماد خود، گزینه‌ای ایده‌آل برای استفاده در سیستم‌های الکترونیکی صنعتی و خانگی است. در ادامه به بررسی مشخصات، کاربردها و مزایای این محصول می‌پردازیم.

مشخصات فنی BT137B-600E

• ولتاژ حداکثر (VDRM): 600 ولت
• جریان RMS حداکثر (IT(RMS)): 8 آمپر
• جریان پیک غیرتکراری (ITSM): 71 آمپر
• ولتاژ گیت تریگر (VGT): 1.5 ولت
• جریان گیت تریگر (IGT): 10 میلی‌آمپر
• جریان نگهدارنده (IH): 20 میلی‌آمپر

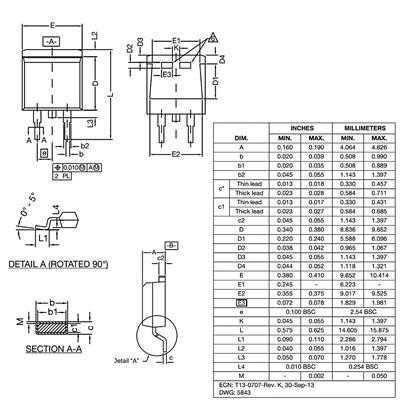

• بسته‌بندی: SOT404 (D2PAK) مناسب برای نصب سطحی
• دمای کاری: از -40 تا +125 درجه سانتی‌گراد
• مقاومت حرارتی: 2.0 K/W (اتصال به پایه در چرخه کامل)

این تریاک با گیت حساس طراحی شده است که امکان کنترل مستقیم توسط میکروکنترلرها، مدارهای منطقی و سایر سیستم‌های کم‌مصرف را فراهم می‌کند.

ویژگی‌ها و مزایا

1. کنترل دوطرفه: BT137B-600E به دلیل قابلیت سوئیچینگ دوطرفه، برای کنترل دقیق جریان متناوب در هر دو جهت مناسب است.
2. حساسیت بالای گیت: با ولتاژ و جریان گیت پایین، این تریاک به راحتی با مدارهای دیجیتال و میکروکنترلرها راه‌اندازی می‌شود.
3. استحکام بالا: فناوری پاسیاسیون پلانار این محصول، مقاومت بالایی در برابر ولتاژهای گذرا و عملکرد حرارتی قابل اعتماد ارائه می‌دهد.
4. کاربرد گسترده: مناسب برای سیستم‌های کنترل فاز و سوئیچینگ عمومی در کاربردهای مختلف.
5. مقاومت در برابر EMI: طراحی بهینه برای کاهش تداخل الکترومغناطیسی (EMI) و هارمونیک‌ها.

کاربردها

تریاک BT137B-600E به دلیل توانایی مدیریت ولتاژ و جریان بالا، در کاربردهای متنوعی مورد استفاده قرار می‌گیرد:

• کنترل روشنایی: تنظیم شدت نور در دیمرهای لامپ‌های خانگی و صنعتی.
• کنترل سرعت موتور: تنظیم سرعت موتورهای AC در ابزارهای برقی و تجهیزات صنعتی.
• کنترل حرارتی: مدیریت توان در هیترهای برقی، اجاق‌ها و سیستم‌های گرمایشی.
• منابع تغذیه و UPS: استفاده در مدارهای کنترل توان برای مدیریت پایدار جریان.
• اتوماسیون خانگی: کنترل لوازم خانگی مانند ماشین لباسشویی و سیستم‌های تهویه.

نکات مهم در استفاده

برای استفاده بهینه از BT137B-600E، رعایت موارد زیر ضروری است:

• مدار اسنابر: برای جلوگیری از اثر نرخ (Rate Effect) که ممکن است در اثر ولتاژهای ناگهانی به تریاک آسیب برساند، استفاده از مدار اسنابر توصیه می‌شود.
• تکنیک صفر عبور (Zero Crossing): در کاربردهای کنترل سرعت یا دیمر، استفاده از این تکنیک برای کاهش نویز و افزایش کارایی پیشنهاد می‌شود.
• مدیریت حرارتی: به دلیل تولید گرما در حین کار، استفاده از هیت‌سینک مناسب برای دفع حرارت توصیه می‌شود.
• ایزولاسیون: برای جلوگیری از تداخل EMI، تریاک باید از سایر قطعات دیجیتال ایزوله شود.

مزایای رقابتی

BT137B-600E نسبت به سایر تریاک‌های مشابه مانند BT136 یا BTA08-600B، به دلیل جریان بالاتر (8 آمپر) و بسته‌بندی مناسب برای نصب سطحی، گزینه‌ای مناسب‌تر برای پروژه‌های پیچیده‌تر است. همچنین، طراحی گیت حساس آن امکان ادغام آسان با سیستم‌های دیجیتال را فراهم می‌کند، که این امر هزینه‌های طراحی و تولید را کاهش می‌دهد.

سوالات متداول (FAQ)

1. تریاک BT137B-600E چه تفاوتی با BT136-600E دارد؟
   BT137B-600E نسبت به BT136-600E جریان RMS بالاتری (8 آمپر در مقابل 4 آمپر) ارائه می‌دهد و برای کاربردهایی با توان بالاتر مناسب‌تر است. همچنین، بسته‌بندی SOT404 آن برای نصب سطحی بهینه‌تر است.
2. آیا BT137B-600E برای کنترل بارهای القایی مناسب است؟
   بله، این تریاک برای بارهای القایی مناسب است، اما به دلیل امکان جریان بازگشتی، باید از مدارهای محافظ مانند اسنابر و مسیر تخلیه جریان استفاده شود.
3. دمای کاری این تریاک چقدر است و آیا نیاز به هیت‌سینک دارد؟
   این تریاک در بازه دمایی -40 تا +125 درجه سانتی‌گراد کار می‌کند. در کاربردهای با جریان بالا یا محیط‌های گرم، استفاده از هیت‌سینک برای مدیریت حرارت توصیه می‌شود.

خرید BT137B-600E

برای تهیه این تریاک باکیفیت و اطمینان از اصالت محصول، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با قیمت مناسب و خدمات پس از فروش عالی ارائه می‌دهد. با خرید از E366.ir، می‌توانید از پشتیبانی فنی و ارسال سریع بهره‌مند شوید.

E366.ir - مرجع مطمئن برای خرید قطعات الکترونیکی با کیفیت تضمین‌شده.
برای اطلاعات بیشتر و خرید، به آدرس https://e366.ir مراجعه کنید.
