بررسی ترانزیستور BU406

مشخصات فنی

• نوع ترانزیستور: NPN سیلیکونی اپیتاکسیال پلانار

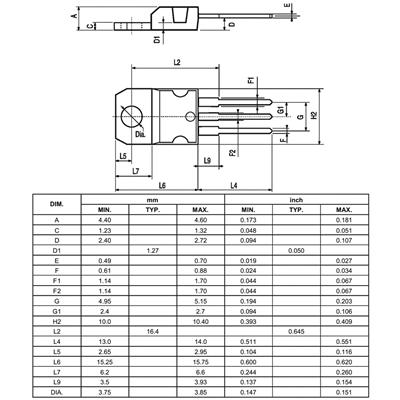

• بسته‌بندی: TO-220
• حداکثر ولتاژ کلکتور-امیتر (Vce): 200 ولت
• حداکثر ولتاژ کلکتور-بیس (Vcb): 400 ولت
• حداکثر ولتاژ امیتر-بیس (Veb): 6 ولت
• جریان کلکتور پیوسته (Ic): 7 آمپر
• جریان کلکتور پیک (Icm): 10 آمپر
• حداکثر توان اتلافی کلکتور (Pc): 60 وات
• دمای عملیاتی اتصال (Tj): -65 تا +150 درجه سانتی‌گراد
• فرکانس انتقال (ft): 10 مگاهرتز

کاربردها

• مدارات انحراف افقی در تلویزیون‌ها و CRTها
• منابع تغذیه سوئیچینگ
• تقویت‌کننده‌های صوتی
• درایورهای موتور و رله‌ها
• انتقال داده با سرعت بالا

نکات مهم

• جریان کلکتور را زیر 560 میلی‌آمپر و ولتاژ کلکتور-امیتر را زیر 160 ولت نگه دارید.
• از هیت‌سینک مناسب و مواد واسط حرارتی استفاده کنید.
• تب هیت‌سینک به کلکتور متصل است، بنابراین ایزولاسیون ضروری است.

جایگزین‌ها

• BU407
• 2SD823
• 2SD1163
• BU124
• BU408
