ترانزیستور BU406: راهنمای کامل مشخصات فنی و کاربردهای عملی

در دنیای الکترونیک، ترانزیستور BU406 به عنوان یکی از محبوب‌ترین ترانزیستورهای قدرت NPN شناخته می‌شود. اگر به دنبال اطلاعات دقیق در مورد مشخصات ترانزیستور BU406 هستید یا می‌خواهید بدانید چگونه این قطعه را در پروژه‌های خود به کار ببرید، این مقاله جامع به شما کمک می‌کند. ترانزیستور BU406 با قابلیت‌های سوئیچینگ سریع و تحمل ولتاژ بالا، گزینه‌ای ایده‌آل برای کاربردهای متنوع الکترونیکی است. در ادامه، به بررسی دیتاشیت BU406، ویژگی‌های کلیدی و نکات انتخاب می‌پردازیم تا بتوانید بهترین استفاده را از آن ببرید.

مشخصات فنی ترانزیستور BU406 بر اساس دیتاشیت

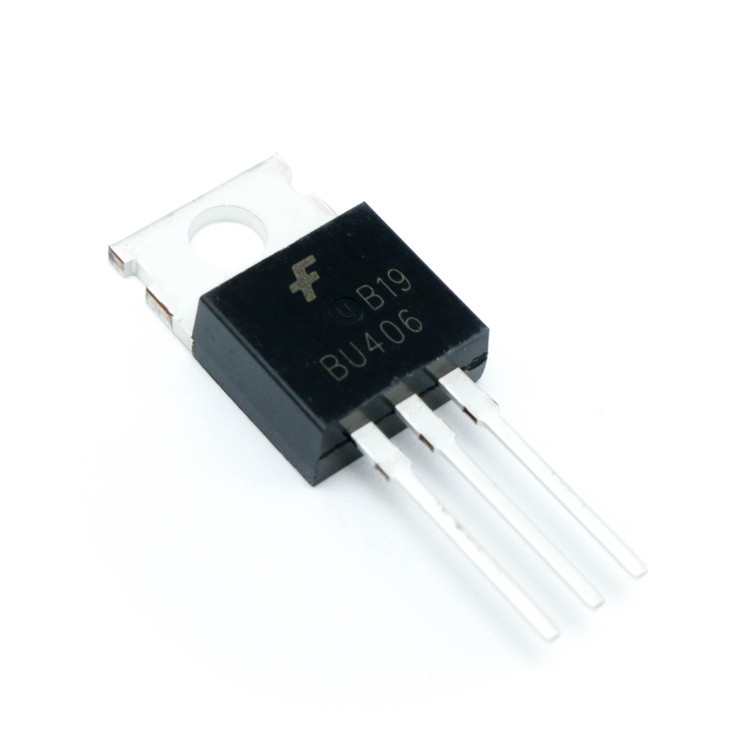

ترانزیستور BU406 یک ترانزیستور NPN اپیتاکسیال سیلیکونی است که در پکیج TO-220 عرضه می‌شود. این پکیج کوچک و مقاوم، نصب و استفاده از آن را در مدارهای مختلف آسان می‌کند. بر اساس دیتاشیت ترانزیستور BU406، مشخصات اصلی آن عبارتند از:

• نوع ترانزیستور: NPN (منفی-مثبت-منفی)
• ولتاژ کلکتور-امیتر (VCEO): حداکثر 400 ولت، که آن را برای مدارهای ولتاژ بالا مناسب می‌سازد.
• جریان کلکتور (IC): حداکثر 8 آمپر، ایده‌آل برای کاربردهای پرجریان.
• توان اتلافی (PD): 60 وات در دمای کیس 25 درجه سلسیوس.
• فرکانس انتقال (fT): حداقل 8 مگاهرتز، که سوئیچینگ سریع را تضمین می‌کند.
• دمای کاری: از -55 تا +150 درجه سلسیوس، مقاوم در برابر تغییرات حرارتی.
• تعداد پایه: 3 پایه (امیتر، بیس، کلکتور).

این مشخصات، ترانزیستور BU406 را به گزینه‌ای قابل اعتماد برای طراحان مدار تبدیل کرده است. اگر به دنبال خرید ترانزیستور BU406 با کیفیت بالا هستید، توجه به نسخه اورجینال یا کپی معتبر ضروری است تا عملکرد بهینه‌ای داشته باشید.

کاربردهای رایج ترانزیستور BU406 در پروژه‌های الکترونیکی

ترانزیستور BU406 به دلیل ویژگی‌های سوئیچینگ سریع و تحمل ولتاژ بالا، در صنایع الکترونیکی کاربردهای گسترده‌ای دارد. برخی از کاربردهای ترانزیستور BU406 عبارتند از:

• دفلکشن افقی در تلویزیون‌ها و مانیتورها: این ترانزیستور برای کنترل جریان در مدارهای خط افقی CRT ایده‌آل است و سوئیچینگ دقیق را فراهم می‌کند.
• اینورترها و مبدل‌های قدرت: در سیستم‌های تبدیل DC به AC، جایی که نیاز به جریان بالا و ولتاژ پایدار وجود دارد.
• مدارهای سوئیچینگ و رگولاتورها: برای مدیریت بارهای سنگین در منابع تغذیه و درایورهای موتور.
• تقویت‌کننده‌های صوتی و RF: در فرکانس‌های متوسط، برای افزایش سیگنال بدون اعوجاج.

با استفاده از ترانزیستور BU406 در این کاربردها، می‌توانید کارایی مدار را افزایش دهید و از هدررفت انرژی جلوگیری کنید. طراحان حرفه‌ای اغلب دیتاشیت BU406 را برای محاسبات دقیق مانند انتخاب هیت‌سینک و مقاومت بیس مطالعه می‌کنند.

مزایای استفاده از ترانزیستور BU406 نسبت به رقبا

در مقایسه با ترانزیستورهای مشابه، ترانزیستور BU406 با ترکیب ولتاژ بالا و جریان مناسب، هزینه‌های طراحی را کاهش می‌دهد. سوئیچینگ سریع آن (زمان خاموش/روشن کمتر از 1 میکروثانیه) باعث می‌شود در مدارهای فرکانس بالا، نویز کمتری تولید شود. همچنین، پکیج TO-220 امکان خنک‌سازی آسان را فراهم می‌کند، که برای پروژه‌های طولانی‌مدت حیاتی است.

برای بهینه‌سازی مشخصات ترانزیستور BU406 در مدار، همیشه از خازن‌های بای‌پس و دیودهای حفاظتی استفاده کنید تا از آسیب‌های احتمالی جلوگیری شود.

نکات مهم برای انتخاب و نصب ترانزیستور BU406

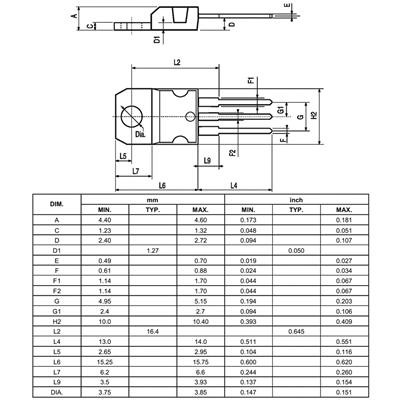

هنگام خرید ترانزیستور BU406، به کیفیت اورجینال بودن توجه کنید تا از عملکرد پایدار اطمینان حاصل شود. در نصب، پایه‌ها را به درستی شناسایی کنید: بیس (پایه وسط)، کلکتور (سمت چپ) و امیتر (سمت راست) در پکیج TO-220. همچنین، برای کاربردهای پرقدرت، هیت‌سینک مناسب را فراموش نکنید.

سؤالات متداول (FAQ) در مورد ترانزیستور BU406

1. ترانزیستور BU406 چیست و چه تفاوتی با ترانزیستورهای NPN معمولی دارد؟

ترانزیستور BU406 یک ترانزیستور قدرت NPN با ولتاژ 400 ولت و جریان 8 آمپر است که برای سوئیچینگ سریع طراحی شده. تفاوت اصلی آن با ترانزیستورهای معمولی، تحمل ولتاژ بالا و توان اتلافی 60 وات است، که آن را برای مدارهای سنگین مناسب می‌سازد.

2. کاربردهای اصلی ترانزیستور BU406 در الکترونیک چیست؟

کاربردهای ترانزیستور BU406 شامل دفلکشن افقی تلویزیون‌ها، اینورترها، رگولاتورهای قدرت و تقویت‌کننده‌های RF است. این ترانزیستور به دلیل سوئیچینگ سریع، در پروژه‌هایی با فرکانس متوسط عالی عمل می‌کند.

3. چگونه می‌توان ترانزیستور BU406 اورجینال را تهیه کرد؟

برای خرید ترانزیستور BU406 با کیفیت، سایت e366.ir را به عنوان منبع معتبر پیشنهاد می‌دهم. این سایت گزینه‌های متنوعی برای تأمین قطعات الکترونیکی ارائه می‌دهد و فرآیند خرید را ساده می‌کند.
